3.3
Pflanzensensor

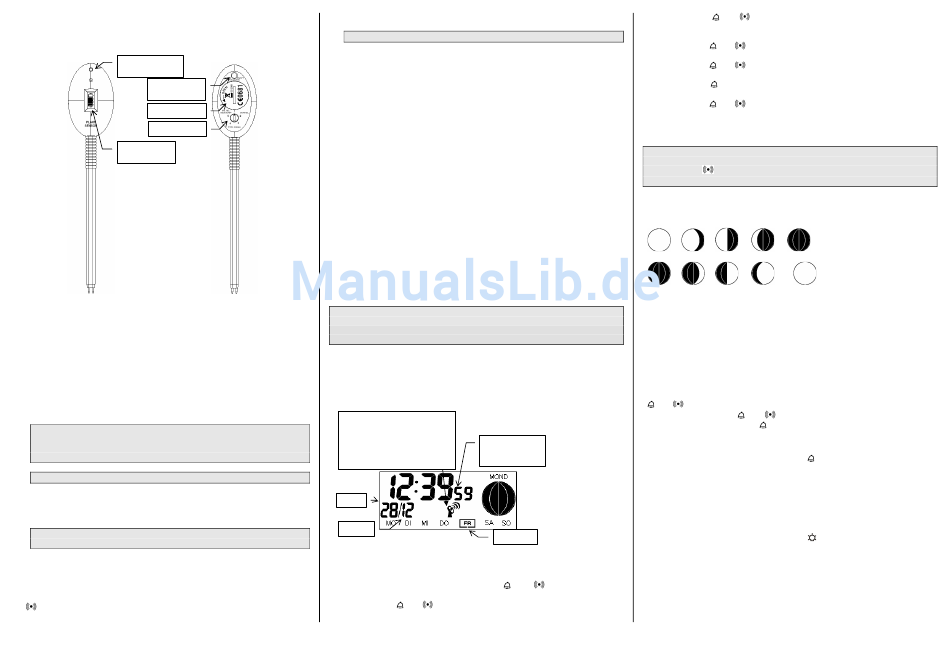

Vorderansicht Pflanzensensor
Rückansicht Pflanzensensor
Indikator für ein
gesendetes Signal
ALARM
ON/OFF Taste
Batteriefach
Kanal-Selektor
Anzeige der
Erdfeuchtigkeit
4
Inbetriebnahme
Wir empfehlen Ihnen, die Bedienungsanleitung aufmerksam durchzulesen, bevor Sie den Pflanzenmonitor in
Betrieb nehmen. Insbesondere lesen Sie bitte vor der Inbetriebnahme Punkt 3.1 Basisstation und Punkt 3.2
Außensensor, sowie Punkt 3.3 Pflanzensensor, um sich mit den Funktionstasten des Pflanzenmonitors
vertraut zu machen. Nehmen Sie die Inbetriebnahme auf einem Tisch vor, wo Sie Basisstation,
Pflanzensensoren und Außensensor nebeneinander auflegen oder aufstellen können. Stellen Sie auch einige
Blumenstöcke dazu, für die Sie die Pflanzensensoren verwenden möchten.
1.
Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Basisstation.
2.
Entfernen Sie ebenfalls die Batteriefachabdeckung auf der Rückseite des Außensensors. Schieben Sie
vorher den ausklappbaren Standfuß in Pfeilrichtung, um die Batteriefachabdeckung abnehmen zu
können. Diese Batteriefachabdeckung schrauben Sie bitte mittels eines kleinen Schraubenziehers auf.
3.
Öffnen Sie mit einer Münze die Batteriefachabdeckung der Pflanzensensoren.
Hinweis: Bitte achten Sie darauf, dass die Batterien immer zuerst in die Basisstation und erst
dann in den Außensensor und die Pflanzensensoren eingesetzt werden müssen, da sonst die
Basisstation das Signal des Außensensors bzw. Pflanzensensors unter Umständen nicht
empfängt.
4.
Legen Sie zuerst die 2 x 1,5V AA-Batterien (+/- Pol beachten) in das Batteriefach der Basisstation ein.
Hinweis: Bitte achten Sie darauf, dass die Batterien neu und von richtiger Größe sind.
Wenn Sie die Batterien richtig eingelegt haben, wird Ihnen dies durch einen kurzen Signalton akustisch
bestätigt. Nun können Sie das Batteriefach wieder mit der Batteriefachabdeckung verschließen.
5.
Legen Sie anschließend 2 x 1,5V AAA-Batterien (+/- Pol beachten) in das Batteriefach des
Außensensors ein. Lassen Sie das Batteriefach noch geöffnet, um weitere Einstellungen vornehmen zu
können.
Hinweis: Bitte achten Sie darauf, dass die Batterien neu und von richtiger Größe sind. Empfehlung:
verwenden Sie keine aufladbaren Akkus sondern Batterien.
6.
Kurz nach Einlegen der Batterien beginnt die Basisstation das DCF77-Signal für die Funkuhr zu
suchen, angezeigt durch das blinkende Funkturm-Symbol.
Das Funkuhrsignal wird innerhalb von ca. 5 Minuten von der Basisstation empfangen, was durch ein stabiles
Funkturm-Symbol angezeigt wird. Sollte dies nicht der Fall sein (erkennbar dadurch, dass das
Funkturmsymbol
nicht
sichtbar
ist),
so
drücken
–
Taste bis Sie einen Signalton hören. Der Funkturm erscheint und es wird für weitere ca. 5 Minuten
versucht, ein Funkuhrsignal zu empfangen. Sollte am Einsatzort kein Funkempfang möglich sein, können
Sie die Uhrzeit auch manuell einstellen (siehe Punkt 5.1.2 Manuelle Einstellung) oder den Standort der
Basisstation wechseln (siehe Punkt 10 FAQ, Fehlerbehebung).
Hinweis: Während der Funksignalsuche können keine Einstellungen vorgenommen werden.
7.
Nach Einlegen der Batterien beginnt der Außensensor mit der Übertragung der gemessenen
Temperatur, erkennbar durch das Blinken des roten Indikators an der Vorderseite des Außensensors.
Sollte die Übertragung des Erstsignals nicht funktionieren, oder falls Sie den Vorgang beschleunigen
möchten, drücken Sie die TX Taste im Batteriefach auf der Rückseite des Außensensors, und die
Übertragung des Signals wird dann einmal manuell ausgelöst.
Der Außensensor ist werksseitig so eingestellt, dass die Übertragung des Signals auf Kanal 1
stattfindet. Warten Sie einen Moment, bis die Temperatur auf Kanal 1 auf der Basisstation angezeigt
wird. Der Sensor ist nun auf Kanal 1 registriert. Während dieses Vorganges blinkt die Anzeige von
Kanal 1 (oder 2 bzw. 3). Das Blinken endet, sobald die Registrierung abgeschlossen ist. Um eine
Übertragung des Signals zu gewährleisten, dürfen die Basisstation und der Außensensor maximal 40
Meter voneinander entfernt sein. Die Reichweite wird durch Mauerwerk, Stahlbeton, Metallfenster und
Nebel eingeschränkt. Durch überlagernde Funkwellen kann der Empfang gestört werden. Der
Außensensor misst in Intervallen von 30 Sekunden die Temperatur. Sollten die Daten zwischen zwei
Messungen nur geringfügig voneinander abweichen, dann erfolgt keine Übertragung zur Basisstation.
Um einen zweiten bzw. dritten Außensensor (nicht im Lieferumfang enthalten) zu registrieren, lesen
Sie bitte Punkt 5.6.3 Registrierung eines zweiten bzw. dritten Außensensors. Nun können Sie die
Batteriefachabdeckung des Außensensors wieder verschrauben.
8.
Wählen Sie nun für jeden Pflanzensensor mittels des Kanalselektors (unterhalb des Batteriefaches)
einen Kanal (1 – 5) für die Übertragung aus, auf dem der Pflanzensensor senden soll.
Werksseitig ist Kanal 1, 2 und 3 bei den beiliegenden Sensoren bereits eingestellt.
Legen Sie nun eine 3V 2032 Batterie in das Batteriefach des Pflanzensensors und verschließen sie ihn
mit der Batteriefachabdeckung. Nach Einlegen der Batterie beginnt der Pflanzensensor mit der
Übertragung der Feuchtigkeitswerte; optisch erkennbar: rote Leuchtdiode blinkt und akustisch:
Signalton ertönt (Siehe dazu Punkt 5.5.1 Anzeige am Pflanzensensor).
9.
Die Inbetriebnahme des Pflanzenmonitors ist nun beendet. Sie können den Außensensor nun an seinen
endgültigen Platz stellen oder hängen (siehe Punkt 6 Montage). Zur endgültigen Platzierung der
Pflanzensensoren siehe Punkt 5.5.1 Anzeige am Pflanzensensor.
5
Modi/Funktionen
Hinweis: Bei allen Einstellmöglichkeiten bei denen Zahlenänderungen vorgenommen werden, erfolgt bei
Halten der jeweiligen Taste ein schneller Vorlauf der Zahlen.
Hinweis: Wird während einer Einstellung ca. 10 Sekunden lang keine Taste gedrückt, wird die Einstellung
beendet. Eingegebene Daten werden nicht gespeichert.
5.1
Uhrzeit, Datum und Zeitzone
5.1.1
Funkuhrzeit
Kurz nach Einlegen der Batterien beginnt die Basisstation das DCF77-Signal für die Funkuhr zu suchen,
angezeigt durch das blinkende Funkturm-Symbol. Sollte am Einsatzort kein Funkempfang möglich sein,
kann die Uhrzeit auch manuell eingestellt werden (siehe Punkt 5.1.2 Manuelle Einstellung).
Funkturm-Symbol:
- Stabil: Funkuhrzeit empfangen
- Blinkend: sucht Funkuhrzeit
- Nicht sichtbar: Funkuhrsignal
verloren und/oder manuelle
Uhrzeit eingestellt
Tag
Monat
5.1.2
Manuelle Einstellung
Sollte am Einsatzort kein Funkempfang möglich sein, können Sie die Uhrzeit und das Datum auch manuell
einstellen.
1.
Um die Uhrzeit manuell einzustellen, drücken und halten Sie die SET/ZONE Taste ca. 3 Sekunden bis
die Jahreszahl zu blinken beginnt. Drücken Sie die +
einzustellen. Bestätigen Sie mit der SET/ZONE Taste, der Monat beginnt nun zu blinken.
und
halten
Sie
die
2.
Drücken Sie die +
Taste, der Tag beginnt nun zu blinken.
Uhrzeit in
Stunden, Minuten
und Sekunden
Wochentag
oder –
Taste, um die Jahreszahl
oder –
Taste, um den Monat einzustellen. Bestätigen Sie mit der SET/ZONE
Seite 3
3.
Drücken Sie die +
oder –
Taste, um den Tag einzustellen. Der Wochentag wird automatisch
berechnet und angezeigt. Bestätigen Sie mit der SET/ZONE Taste, die Stunden beginnen nun zu
blinken.
4.
Drücken Sie die +
oder –
Taste, um die Stunden einzustellen. Bestätigen Sie mit der SET/ZONE
Taste, die Minuten beginnen nun zu blinken.
5.
Drücken Sie die +
oder –
Taste, um die Minuten einzustellen. Bestätigen Sie mit der SET/ZONE
Taste, das 12/24 Stunden-Format beginnt nun zu blinken.
6.
Drücken Sie die +
oder – Taste, um das 12/24 Stunden-Format einzustellen. Bestätigen Sie mit der
SET/ZONE Taste, die Zeitzone beginnt nun zu blinken.
7.
Drücken Sie die +
oder –
Taste, um die gewünschte Zeitzone einzustellen. Bestätigen Sie mit der
SET/ZONE Taste, die Einstellung ist nun beendet.
Um die Uhrzeit in der eingestellten Zeitzone anzuzeigen, drücken Sie nach den Einstellungen 1.-7. kurz die
SET/ZONE Taste, ZONE erscheint neben der ausgewählten Zeitzonen-Uhrzeit. Drücken Sie die SET/ZONE
Taste nochmals kurz, um zur normalen Zeitanzeige zurückzukehren.
Hinweis: Es kann vorkommen, dass während der manuellen Einstellungen das Funkuhrsignal verloren geht.
Dies erkennen Sie daran, dass das Funkturm-Symbol nicht mehr angezeigt wird. In diesem Fall drücken und
halten Sie bitte die –
Taste einige Sekunden (Funkturmsymbol erscheint) um das Funkuhrsignal wieder
zu empfangen.
5.2
Mondphase
Die Mondphase hängt vom aktuellen Datum ab, wird automatisch berechnet und mit folgenden Symbolen
angezeigt:
Vollmond
abnehmender Mond
Neumond
Neumond
zunehmender Mond
Vollmond
5.3
Alarm
Die Basisstation verfügt über zwei einstellbare Alarmzeiten. Drücken Sie die AL Taste einmal um die
Alarmzeit abzulesen (A1 bzw. A2 erscheint neben der Alarmzeit). Drücken Sie die AL Taste nochmals um
zur Uhrzeit zurückzukehren.
5.3.1
Alarmzeit einstellen
Zur Einstellung der Alarmzeit drücken Sie die AL Taste, um die 1. oder die 2. Alarmzeit auszuwählen (A1
oder A2 erscheint neben der Alarmzeit). Wenn sie die gewünschte Alarmzeit 1 oder 2 erreicht haben, halten
Sie die AL Taste gedrückt, die Stunden der Alarmzeit beginnen zu blinken. Stellen Sie die Stunde mit der +
oder –
Taste ein. Zur Bestätigung drücken Sie die AL Taste, die Minute der Alarmzeit blinkt. Stellen
Sie die Minute ebenso mit der +
oder –
Taste ein. Zur Bestätigung drücken Sie die AL Taste, die
Alarmzeit ist nun eingestellt und aktiviert (
sichtbar).
5.3.2
Alarm ein-/ausschalten
Um den Alarm ein- bzw. auszuschalten drücken Sie die +
Taste so oft, bis die gewünschte Alarmzeit
eingeschaltet ist:
-
einmal drücken: Glockensymbol 1 erscheint: nur die 1. Alarmzeit ist eingeschaltet.
-
nochmals drücken: Glockensymbol 2 erscheint: nur die 2. Alarmzeit ist eingeschaltet.
-
nochmals drücken: Glockensymbol 1 und 2 erscheint: beide Alarmzeiten sind eingeschaltet.
-
nochmals drücken: Beide Glockensymbole verschwinden: beide Alarmzeiten sind ausgeschaltet
5.3.3
Weckwiederholung
Wenn der Alarm ertönt, können Sie durch Drücken der Zz
Taste eine 5-minütige Alarmwiederholung
(=Snooze) aktivieren.
5.3.4
Alarm abstellen
Durch Drücken jeder Taste können Sie den Alarmton abstellen, der Alarm bleibt aber aktiviert, das heißt er
ertönt am nächsten Tag zur gleichen Zeit erneut.
