Inhaltszusammenfassung für N-Com Basic Kit MULTI

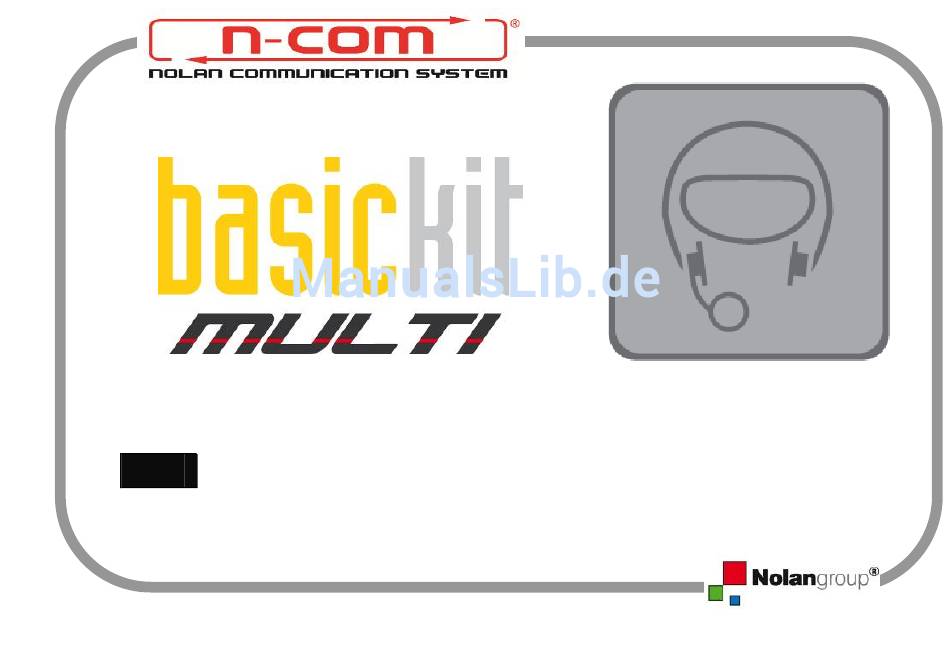

- Seite 1 SICHERHEIT UND GEBRAUCHSANLEITUNG...
- Seite 2 Wir beglückwünschen Sie zum Kauf dieses Produktes von Nolan. Bei der Herstellung des N-Com Basic Kit MULTI werden die modernsten Technologien eingesetzt besten Materialien verwendet. Eine gewissenhafte Entwicklung des Systems und umfassende Testreihen garantieren eine hohe Tonqualität. Das Basic Kit MULTI-System kann zusammen mit einem N-Com-System (Bluetooth kit3, Bluetooth Kit2, Bluetooth Kit X-Series o Intercom Kit) zum Einsatz kommen, und zwar als Beifahrer über eine Kabelverbindung, oder...
-
Seite 3: Inhaltsverzeichnis
6.2. Garantieausschluss und Begrenzung 2. INHALT DER PACKUNG ....7 des Garantieumfangs ......20 6.3. Gültigkeit dieser begrenzten 3. MONTAGE DES BASIC KIT MULTI. 8 Garantie ..........21 3.1. Beispiel für die Montage in Jet- und 6.4. Vorgehen beim Weiterleiten einer Mini-Jet-Helmen ........ -
Seite 4: Hinweise Und Sicherheit
Das Produkt darf nicht eingesetzt werden: bei offiziellen oder inoffiziellen Wettkämpfen, in Motodromen, auf Rennstrecken, und Pisten o.ä Achtung: Das N-Com Basic Kit MULTI wiegt ca. 70 g. Wird es montiert, wird dadurch das Gewicht des Helms und der Ausrüstung dementsprechend erhöht. Hinweis: Die elektronischen Bauteile des N-Com innerhalb des Helms sind nicht wasserdicht. -
Seite 5: Einschalten An Sicherem Und Zulässigem Ort
Schalten Sie das Handy oder das N-Com nicht ein, falls der Gebrauch verboten ist oder der Einsatz des Geräts Störungen erzeugen oder zu gefährliche Situationen führen kann. Schalten Sie das Gerät während des Tankens ab. Benutzen Sie das N-Com nicht an Tankstellen. Benützen Sie das Gerät nicht in der ... -
Seite 6: Kundendienst
Achtung: Eine zu hoch eingestellte Lautstärke kann Gehörschäden zur Folge haben. Achtung: Stellen Sie die Lautstärke des N-Com (wo dies vorgesehen ist) und der angeschlossenen Audio-Geräte nicht zu hoch ein. Eine über einen längeren Zeitabschnitt zu hoch eingestellte Lautstärke kann Gehörschäden zur Folge haben. -
Seite 7: Inhalt Der Packung

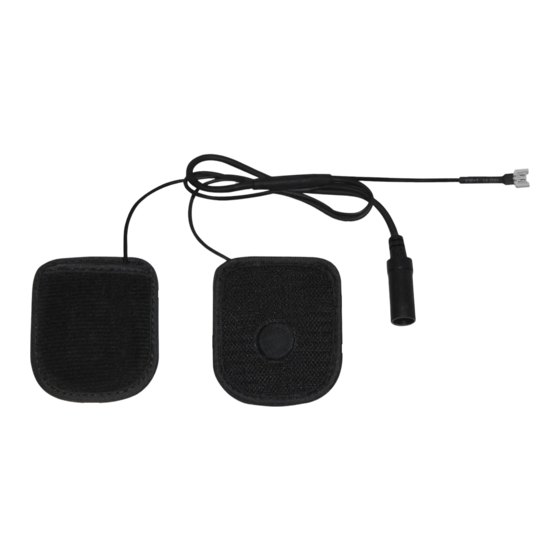

INHALT DER PACKUNG Intercom Wire-Kabels Verkabelungssystem Klettverschlussbort Klettverschluss- e für die Scheibchen für Befestigung der die Befestigung Abnehmbares Mikrophon Lautsprecher des Mikrophons Klebebänder... -
Seite 8: Montage Des Basic Kit Multi
MONTAGE DES BASIC KIT MULTI 3.1. Beispiel für die Montage in Jet- und Mini-Jet-Helmen Abb. 1 Abb. 2 Stellen Sie sich die ungefähre endgültige Ausrichtung des Mikrophons vor, um so den genauen Punkt für das Aufkleben des Klettverschluss-Scheibchens (Abb. 1) zu bestimmen. Bei montiertem Mikrophon sollte der Windschutz für das Mikrophon direkt vor den Mund zu liegen kommen. - Seite 9 ZU BEACHTEN: Bei einigen Jet-Helm-Modellen kann das Mikrophon auch im Helminnern angebracht werden. Montieren Sie in diesem Fall das Mikrophon wie bei einem aufklappbaren Helm bzw. Integralhelm (Kap. 3.2). Abb. 3 Abb. 4...
- Seite 10 Entfernen Sie die Innenpolsterung, falls eine solche vorhanden ist. Schneiden Sie die für die Befestigung der Lautsprecher bestimmte Klettverschlussborte aus, und zwar so, dass zwei sich der Form des Ohrenbereichs des Helms (Abb. 3) angepasste Teile entstehen. Entfernen Sie den Schutzfilm der Klettverschlussborte und bringen Sie die Borte im Ohrenbereich des Helms an.
- Seite 11 Klettverschluss-Scheibchen haften lassen (Abb. 8). ACHTUNG: nachdem Sie das Mikrophon montiert haben, überprüfen Sie bitte, dass der weiße Kreis und die Beschriftung “n-com” gegen den Mund gerichtet sind (Abb. 12). Nähern Sie das Mikrophon während des Gebrauchs dem Mund. ...
-
Seite 12: Beispiel Für Die Montage In Aufklappbaren Helmen Bzw
3.2. Beispiel für die Montage in aufklappbaren Helmen bzw. Integralhelmen Abb. 10 Abb. 9 Entfernen Sie die Wangenteile (Abb. 10). ... - Seite 13 Bringen Sie das Mikrophon am Klettverschluss-Scheibchen an (Abb. 12). ACHTUNG: nachdem Sie das Mikrophon montiert haben, überprüfen Sie bitte, dass der weiße Kreis und die Beschriftung “n-com” gegen den Mund gerichtet sind (Abb. 12). Nähern Sie das Mikrophon während des Gebrauchs dem Mund.
- Seite 14 Abb. 13 Abb. 14 Entfernen Sie die Geräuschdämpfer (Noise Reducers), falls vorhanden, und die entsprechende Klettverschlussborte. Schneiden Sie die für die Befestigung der Lautsprecher bestimmte Klettverschlussborte aus, und zwar so, dass zwei sich der Form des Ohrenbereichs des Helms angepasste Teile entstehen (Abb. 14). Hinweis: Achten Sie darauf, dass der Durchgang für den Kinnriemen nicht verdeckt wird.
- Seite 15 Abb. 16 Abb. 15 Bringen Sie die beiden Lautsprecher im Innern der Wangenteile an, indem Sie diese an der Klettverschlussborte haften lassen (Abb. 15 – 16).
- Seite 16 Abb. 17 Abb. 18 Verbinden Sie das Mikrophon mit dem im Verkabelungssystem vorhandenen Stecker (Abb. 17). Fügen Sie die Wangenteile wieder in den für Sie bestimmten Bereich ein und die Kabel in den eigens für sie ausgesparten Bereich im linken Wangenteil (Abb. 18). ...
-
Seite 17: Gebrauch Mit Handy / Audiosysteme
GEBRAUCH MIT HANDY / AUDIOSYSTEME Das Basic Kit MULTI-System kann an ein externes Audiosystem, wie z.B. ein Handy, Mp3-Player, Satellitennavigationssystem, etc. angeschlossen werden. Dabei wird ein Multimedia Wire- oder Mobile Wire-Kabel der Serie N-Com gemäß unten stehender Kompatibilitätstabelle verwendet: KOMPATIBILITÄTSTABELLE KABEL KOMPATIBILITÄT... -
Seite 18: Gegensprechverbindung Über Kabel
GEGENSPRECHVERBINDUNG ÜBER KABEL Das Basic Kit MULTI-System kann über Kabel auch an eines der folgenden Gegensprechsysteme der Linie N-Com in Verwendung eines Intercom Wire-Kabels angeschlossen werden: Bluetooth Kit3 Bluetooth Kit2.1 Bluetooth Kit2 Bluetooth Kit Intercom Kit ... -
Seite 19: Mögliche Konfigurationen
5.1. Mögliche Konfigurationen *Systeme N-Com Intercom Kit, Bluetooth Kit, Bluetooth Kit X-Series... -
Seite 20: Begrenzte Garantie
Nachlässigkeit oder normaler Verschleiß von Teilen im Innen- und Außenbereich. d) Unfallschäden. e) Jede Veränderung am Helm oder am System N-Com durch den Benutzer oder Drittpersonen. f) Farbveränderungen oder Schäden durch die Behandlung des Produktes mit schädlichen Chemikalien. g) Benutzen von inkompatiblem, nicht zur Produktpalette von N-Com gehörendem Zubehör. -
Seite 21: Gültigkeit Dieser Begrenzten Garantie
Nolangroup kann nicht für den beschränkten Betrieb des Produktes verantwortlich gemacht werden, falls dieser auf die Benutzung von nicht von Nolangroup gelieferten Handys, Zubehör oder Geräten zurückzuführen ist. n) Die Garantie erlischt, falls am elektronischen Chip oder an anderen Teilen des N-Com-Systems Veränderungen vorgenommen werden. -
Seite 22: Vorgehen Beim Weiterleiten Einer Evtl. Beanstandung
6.4. Vorgehen beim Weiterleiten einer evtl. Beanstandung Im Falle eines Weiterleitens einer von dieser Garantie abgedeckten Beanstandung, muss der Käufer den Händler, bei dem er den Helm erworben hat, über den Defekt in Kenntnis setzen und dabei das beanstandete Produkt, eine Kopie des Kassenbelegs und das wie oben beschrieben vollständig ausgefüllte Registrierungsblatt vorlegen. -
Seite 23: Formular Für Dieregistrierungder Garantie
FORMULAR FÜR DIEREGISTRIERUNGDER GARANTIE Daten des Käufers Name Achname Anschrift e-mail Stempel des Händlers Kaufdatum... - Seite 24 Basic Kit MULTI - 03/03/2016 14:46:00 Printed on recycled paper.
