Anschlussbelegung; 7-Poliger Stecker (Stromschleife/ Alarm/ Laser); 4-Poliger Stecker (Usb) - MICRO-EPSILON CSVideo CSVM-2L Betriebsanleitung

Elektrische Installation
6.3
6.3.1
Pin
1
2
3
4
5
6
7
6.3.2
Pin
1
2
3
4
thermoMETER CSVideo

Anschlussbelegung

7-poliger Stecker (Stromschleife/ Alarm/ Laser)

Bezeichnung Aderfarbe (Orginal Sensorkabel)
- gelb
LOOP - braun
LOOP + weiß
Alarm grün
LASER - grau
LASER + rosa
-

4-poliger Stecker (USB)

Bezeichnung Aderfarbe (Orginal Sensorkabel)
VCC gelb
GND braun
D- weiß
D+ grün

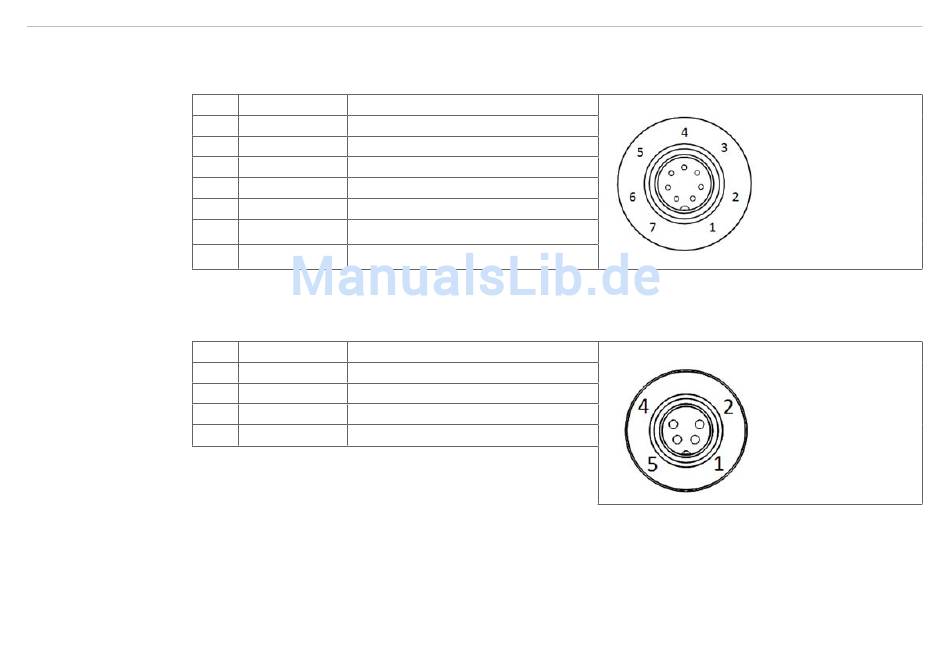

Abb. 3 4-poliger Rundstecker, Ansicht von
außen
Abb. 4 7-poliger Rundstecker, Ansicht von
außen
Seite 19
