Elektrische Installation
6.
6.1
Der thermoMETER CSVideo besitzt zwei in die Sensorrückwand integrierte Gerätestecker, siehe

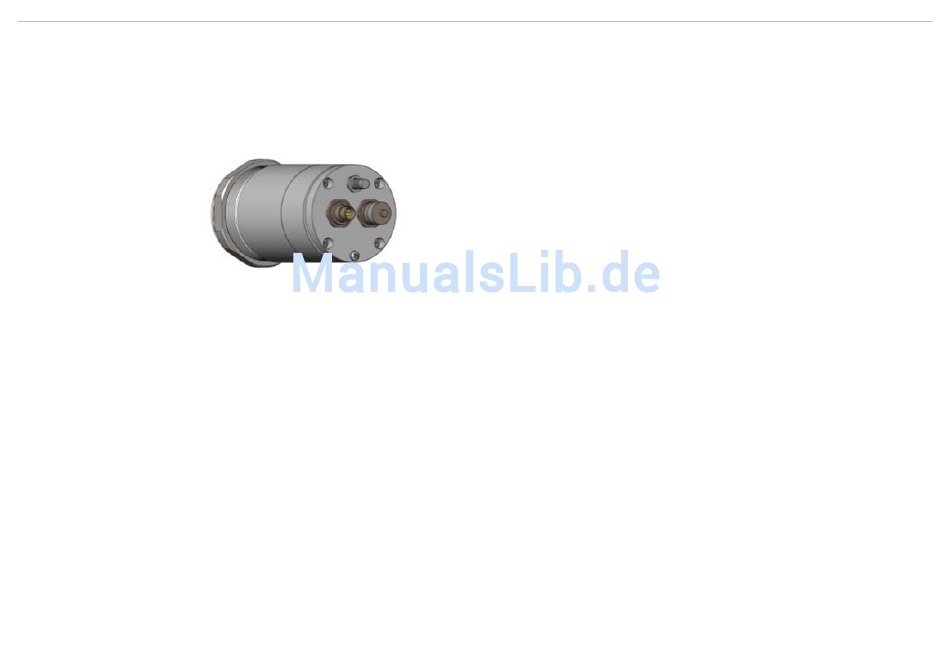

Abb. 2 Gerätestecker
Ein Öffnen des Sensors zwecks Kabelmontage entfällt.
Für eine Verbindung zum PC verwenden Sie bitte das mitgelieferte USB-Kabel mit 4-poligem Sensorstecker
(5 m; Längen von 10 m und 20 m sind optional erhältlich).
Für den analogen Anschluss (4 - 20 mA Stromschleife, Alarm, Laser) wird ein Kabel mit 7-poligem Stecker
benötigt. Dieses Kabel ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Längen von
3, 8 und 15 m sind erhältlich.
Verwenden Sie bitte die original als Zubehör erhältlichen, vorkonfektionierten und mit einem passenden
Kupplungsstecker versehenen Anschlusskabel.
6.2
Bitte verwenden Sie ein separates, stabilisiertes Netzteil mit einer Ausgangsspannung von 5 - 28 VDC, wel-
ches einen Strom von 100 mA liefert. Die Restwelligkeit sollte max. 200 mV betragen.
Verwenden Sie ausschließlich abgeschirmte Kabel für alle Versorgungs- und Datenleitungen.
Der Schirm des Sensors muss geerdet sein.
thermoMETER CSVideo
Elektrische Installation
Anschluss der Kabel
Spannungsversorgung
Abb.
2.
