Inhaltszusammenfassung für Packard Bell Viseo223DX

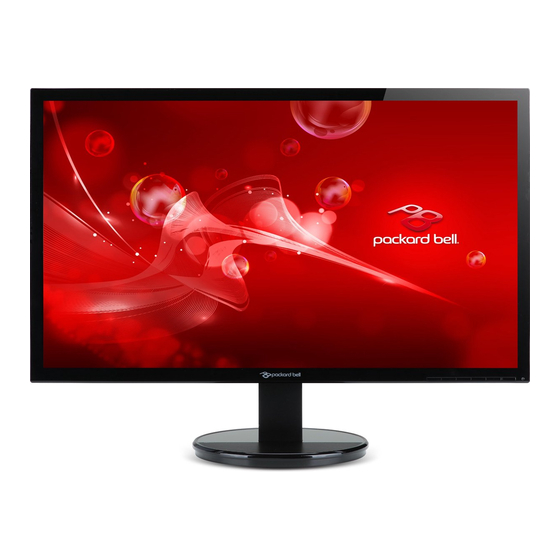

- Seite 1 Packard Bell LCD-Monitor Benutzerhandbuch...
- Seite 2 Date of purchase: ________________________________ Place of purchase: ________________________________ Packard Bell and the Packard Bell logo are registered trademarks of Packard Bell Incorporated. Other companies' product names or trademarks are used herein for identification purposes only and belong to their respective companies.
-
Seite 3: Informationen Für Ihre Sicherheit Und Komfort
Spezielle Hinweise zu LCD- Monitoren Nachfolgend genannte Umstände sind bei einem LCD-Monitor normal und weisen nicht auf ein Problem hin. • Aufgrund der Eigenschaften fluoreszierenden Lichts kann der Bildschirm bei der erstemaligen Verwendung flimmern. Schalten Sie das Gerät aus und wieder ein, um zu gewährleisten, dass das Flimmern verschwindet. •... -
Seite 4: Zugänglichkeit
Zugänglichkeit Stellen Sie sicher, dass die Netzsteckdose, in die Sie das Netzkabel einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt das Netzkabel aus der Steckdose heraus. Sicheres Hören Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen. -
Seite 5: Instandsetzen Des Produkts
• Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen. • Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet. -
Seite 6: Potenziell Explosive Umgebungen
• Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet. • Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden. Hinweis:Nehmen Sie nur die Steuerungen vor, die in den Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige Einstellarbeit eines qualifizierten Fachmanns nötig machen. -
Seite 7: Erklärung Zu Lcd-Pixeln
Erklärung zu LCD-Pixeln Dieses LCD-Gerät wurde mit Hochpräzisionsverfahren hergestellt. Dennoch kann es sein, dass einige Pixel vereinzelt ausfallen oder als schwarze oder rote Punkte dargestellt werden. Dies wirkt sich nicht auf das Gesamtbild aus und stellt keinen Defekt dar. Dieses Produkt wird mit aktivierter Energieverwaltung ausgeliefert: •... -
Seite 8: Tipps Und Informationen Zum Benutzungskomfort
viii Tipps und Informationen zum Benutzungskomfort Bei Benutzern von Computern können nach längerer Verwendung zu Augenbeanspruchung und Kopfschmerzen auftreten. Ebenso besteht bei vielen Arbeitsstunden vor einem Computer die Gefahr körperlicher Gebrechen. Lange Arbeitssitzungen, schlechte Haltung, ungesunde Arbeitsgewohnheiten, Stress, unzureichende Arbeitsbedingungen, persönliche Gesundheit und andere Umstände tragen erheblich zum Risiko körperlicher Gebrechen bei. -
Seite 9: Entwickeln Sie Gute Arbeitsgewohnheiten
• Blinzeln Sie häufig, um die Augen vor Austrocknen zu bewahren. Bildschirm • Halten Sie Ihren Bildschirm sauber. • Achten Sie darauf, dass Ihr Kopf sich über der Oberkante der Anzeige befindet, sodass Ihre Augen abwärts blicken, wenn Sie in die Mitte des Bildschirms schauen. -
Seite 10: Declaration Of Conformity
Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913... -
Seite 11: Inhaltsverzeichnis
Spezielle Hinweise zu LCD-Monitoren Informationen für Ihre Sicherheit und Komfort Sicherheitshinweise Reinigen Ihres Monitors An- und Abschließen des Geräts Zugänglichkeit Sicheres Hören Warnhinweise Auf die Stromversorgung achten Instandsetzen des Produkts Weitere Sicherheitshinweise Anweisungen zur Entsorgung Erklärung zu LCD-Pixeln Tipps und Informationen zum Benutzungskomfort viii Declaration of Conformity Auspacken... -
Seite 12: Auspacken
Auspacken Bitte überprüfen Sie beim Auspacken des Kartons, ob die folgenden Gegenstände darin enthalten sind, und heben Sie das Verpackungsmaterial für einen etwaigen künftigen Transport des Monitors auf. LCD-Monitor Audiokabel (optional) Kurzanleitung DVI-Kabel D-Sub-Kabel (optional) (optional) Netzkabel DE-1... -
Seite 13: Anmontieren/Entfernen Des Sockels
Anmontieren/Entfernen des Sockels -------------------------------------------------------------------- Hinweis: Nehmen Sie den Monitor und den Monitorsockel aus der Verpackung. Legen Sie den Monitor vorsichtig mit seiner Vorderseite nach unten zeigend auf eine stabile Oberfläche. Schützen Sie das Display dabei mit einem Tuch vor Verkratzung. ②... -
Seite 14: Anschließen Des Netzkabels
Anschließen des Netzkabels • Vergewissern Sie sich zunächst, dass das von Ihnen verwendete Netzkabel dem für Ihr Gebiet erforderlichen Typ entspricht. • Der Monitor verfügt über ein universelles Netzteil, das den Betrieb sowohl in Versorgungsbereichen mit 100/120 V WS als auch 220/240 V WS ermöglicht. -
Seite 15: Connector Pin Assignment
Connector pin assignment 15-pin color display signal cable PIN No. Description PIN No. Description +5 V Green Logic ground Blue Monitor ground Monitor ground DDC-serial data DDC-return H-sync R-ground V-sync G-ground DDC-serial clock B-ground DE-4... - Seite 16 24-pin color display signal cable* PIN No. Description PIN No. Description TMDS data 2- TMDS data 2+ +5 V power TMDS data 2/4 shield GND (return for +5 V hsync.vsync) Hot-plug detection TMDS data 0- DDC clock TMDS data 0+ DDC data TMDS data 0/5 shield TMDS data 1-...
-
Seite 17: Standardtaktungsübersicht
Standardtaktungsübersicht Auflösung Modus 640×480 640×480 66.66 VESA 720×400 SVGA 800×600 SVGA 800×600 1024×768 1024×768 VESA 1152×864 SXGA 1280×1024 VESA 1280×720 WXGA 1280×800 WXGA+ 1440×900 WXGA+ 1680×1050 UXGA 1920×1080 DE-6... -
Seite 18: Installation
Installation Bitte gehen Sie wie folgt vor, um den Monitor an Ihr Host-System anzuschließen: Vorgangsweise Anschließen des Videokabels Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. Schließen Sie das VGA-Videokabel an den Computer an. Schließen Sie das digitale Kabel an (nur bei Modellen mit zwei Eingängen). -
Seite 19: Benutzerregler
BENUTZERREGLER Netzschalter/LED zur Betriebsanzeige: Zum Ein- und Ausschalten der Stromzufuhr. Leuchtet auf, wenn die Stromzufuhr eingeschaltet ist. Verwenden des Schnellzugriff-Menüs. Drücken Sie zum Öffnen des Schnellzugriff-Menüs die Funktionstaste. Über das Schnellzugriff-Menü können Sie die gebräuchlichsten Einstellungen sehr schnell auswählen. Empowering: Mit dieser Taste wählen Sie bei ausgeschaltetem OSD-Menü... -
Seite 20: Ecolor Management Osd
eColor Management OSD Benutzungsanweisungen eColor Management Schritt 1: Drücken Sie auf die “ -Taste”, um das eColor Management OSD zu öffnen und auf unterschiedliche Modi zuzugreifen Schritt 2: Drücken Sie auf “ “ oder “ ”, um den Modus auszuwählen Schritt 3: Drücken Sie auf die “Auto -Taste”, um den Modus zu bestätigen eColor S y m b o l... -
Seite 21: Anpassen Der Osd-Einstellungen
Anpassen der OSD-Einstellungen -------------------------------------------------------------------- Hinweis:Die folgenden Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Produkt kann sich von den Abbildungen unterscheiden. Über das OSD können Sie die Einstellungen des LCD-Monitors anpassen. Drücken Sie auf die Menu-Taste, um das OSD zu aktivieren. Sie können über das OSD die Bildqualität, die OSD-Position und allgemeine Einstellungen ändern. - Seite 22 Anpassen der OSD-Position 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Richtungstasten OSD im OSD-Menü aus. Gehen Sie dann zu der Einstellung, die Sie ändern möchten. DE-11...
-
Seite 23: Änderung Der Einstellung
Änderung der Einstellung 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Tasten Einstellung im OSD. Gehen Sie dann zu der Einstellung, die Sie ändern möchten. 3 Mit dem Menü „Einstellungen“ können Sie die Menüsprache und andere wichtige Einstellungen festlegen. -
Seite 24: Product Information
Product Information Information Information 1920 x 1080 1920 x 1080 H:65KHz V:60Hz H:65KHz V:60Hz VGA Input VGA Input S/N:ETL5309 1326350380B3742 S/N:ETL5309 1326350380B3742 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Tasten Information im OSD. Es werden dann Informationen für den aktuellen Eingang auf dem LCD-Monitor angezeigt. -
Seite 25: Fehlerbehebung
Fehlerbehebung Bevor Sie Ihren LCD-Monitor zur Reparatur einschicken, überprüfen Sie bitte die Fehlerbehebungsliste, um zu sehen, ob Sie das Problem selbst feststellen können. VGA-Modus Problem LED-Status Behebung Kein Bild sichtbar Weiß Verwenden Sie das OSD-Bildschirmmenü, um Helligkeit und Kontrast auf die Maximalwerte einzustellen oder auf die Standardeinstellungen zurückzusetzen. -
Seite 26: Dvi-Modus
DVI-Modus Problem LED-Status Behebung Kein Bild sichtbar Weiß Verwenden Sie das OSD- Bildschirmmenü, um Helligkeit und Kontrast auf die Maximalwerte einzustellen oder auf die Standardeinstellungen zurückzusetzen. Überprüfen Sie die Ein-/Aus-Taste. Überprüfen Sie, ob das Netzkabel ordngungsgemäß an den Monitor angeschlossen ist. Blinkt weiß...
