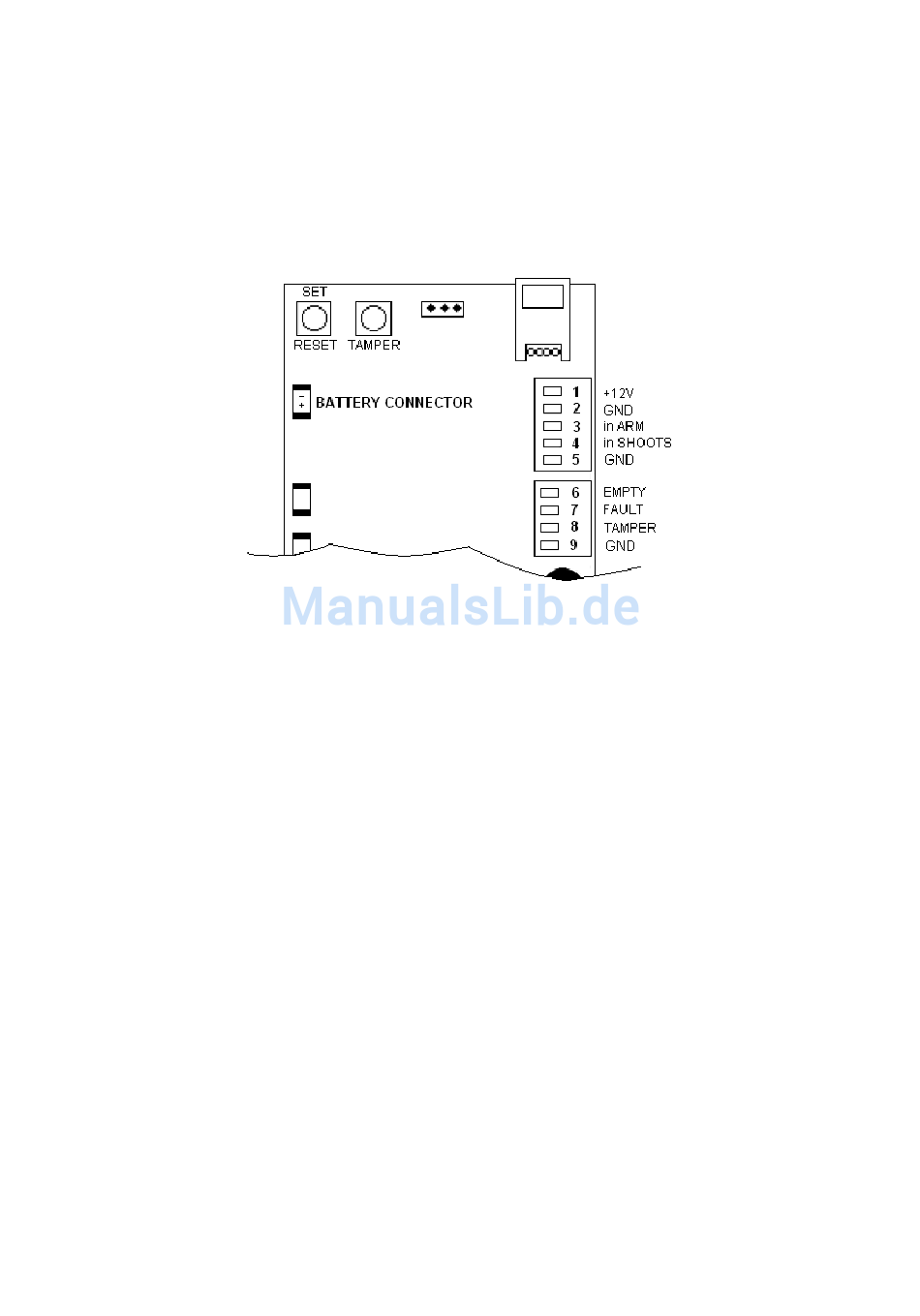

9 BESCHREIBUNG DER EIN- UND AUSGÄNGE
EINGÄNGE
12V
1 + Eingang Spannungsversorgung
GND
2 Eingang Spannungsversorgung
Diese Eingänge erfordern eine stabilisierte Versorgungsspannung zwischen 11 und 14 V DC von der
Alarmzentrale oder von einem externen 12 V-Netzteil.
Diese Versorgungsspannung wird für den Betrieb der LED und der Betriebslogik benötigt.
Falls diese Eingangsspannung ausbleibt, bleibt der Betrieb des Logikteils zwar aufrechterhalten,
jedoch fällt die Heizung
Temperatur vom Wärmetauscher (Heizung) ermöglicht, vom Fast 02 oder Fast03 erzeugt.
Der maximale Stromverbrauch des UR Fog an diesem Eingang beträgt 230 mA.
ARM
3 Scharfschalteingang
Wenn dieser Eingang auf eine Plusleitung geschaltet wird, ist das Fast 02 bzw. 03 scharfgeschaltet.
Die blaue Front-LED leuchtet auf, und wenn das Gerät die richtige Temperatur erreicht hat, ist es
zum Nebelausstoß bereit.
Im Alarmfall wird beim Öffnen des ARM-Eingangs der Nebelausstoß sofort unterbrochen, auch wenn
die eingestellte Ausstoßdauer nicht verstrichen ist.
SHOOTS
4 Befehlseingang.
Wenn dieser Eingang auf Plus geschaltet wird, und das Fast 02 bzw. 03 ist aufgeheizt und scharfgeschaltet, wird der
Nebelausstoß für die eingestellte Dauer gestartet (siehe den Absatz über die Programmierung der Ausstoßdauer)
GND
5 Negative Spannungsreferenz verbunden mit Klemme 1
AUSGÄNGE
EMPTY
6
Ausgang für leeren Behälter
Dieser Ausgang (NPN Open Collector) schließt in Minusrichtung, wenn mindestens einer der Behälter
leer ist.
