Inhaltszusammenfassung für Lintronics Advanced memorymoog

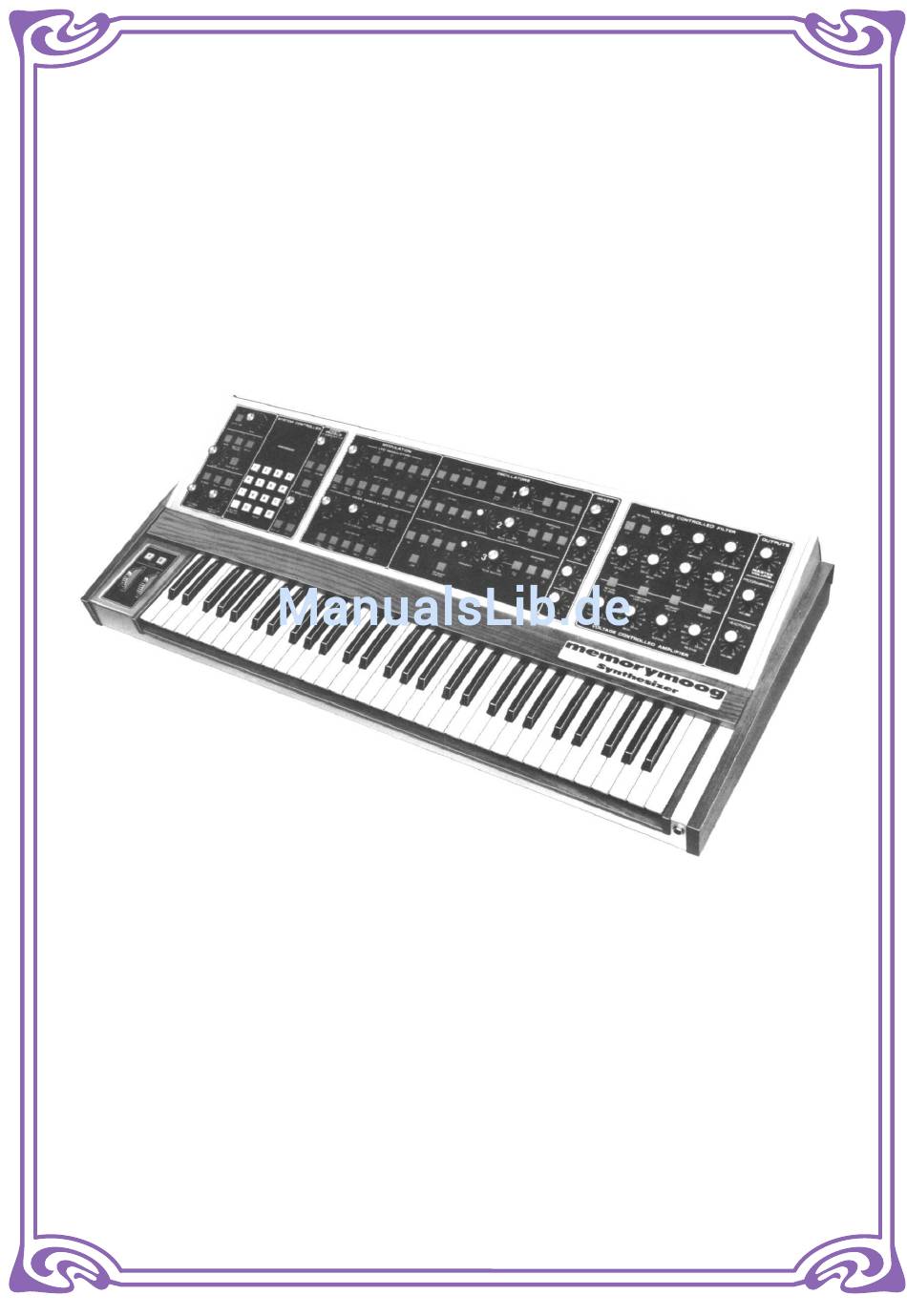

- Seite 1 Lintronics Advanced Memorymoog Bedienungsanleitung Version 3.1/3.2 29. Oktober 2012 Rudi Linhard Lintronics Germany...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis A - 1 Einleitung How to use this manual? A - 2 Quick Reference Guide A - 3 B - 1-10 Step By Step Einschalten B - 1.1 Oktav-Taster B - 1.2 Poti-Einstellungen B - 1.3 HOLD-Funktion B - 1.4 Keyboard-Mode (Poly Mode) B - 2.1 Keyboard-Mode (Mono Mode) -
Seite 3: Einleitung A
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Einleitung Bei dem handelt es sich nicht um ein einfaches MIDI-Interface, son- Lintronics Advanced MemoryMoog dern um eine vollständig neue Weiterentwicklung des legendären Produkts von “moog music“. Diese Weiterentwicklung hat natürlich auch mit ausführlichen MIDI-Features zu tun, sie greift aber darüber- hinaus tief in die originale Hard- und Software ein. -
Seite 4: How To Use This Manual? A
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG How to use this manual? Diese Bedienungsanleitung besteht aus drei Teilen: A "Quick Reference Guide" als Nachschlageblatt für Benutzer, die ihren Moog ohnehin gut kennen. In der Sektion B "Step By Step" werden alle neuen Funktionen ausführlich erklärt. - Seite 5 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Quick Reference Guide Keyboard / Arpeggiator Modes Polyphone Monophone Arpeggiator Keyboard-Modes Keyboard-Modes Modes CYCLIC VOICES 1 MEM-CYC VOICES 2 DWN /1 RESET VOICES 3 UP/DWN/1 MEM-RES VOICES 4 POT-LOCK VOICES 5 DWN /* POT -ON- VOICES 6...
-
Seite 6: Step By Step B
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Step By Step 1. Einschalten (Power on) Früher: Im Display erschien Programm-Nr. 1 und der vor dem Ausschalten editierte Sound wurde durch Sound Nr.1 überschrieben (gelöscht). Jetzt: Nach dem Ausschalten bleiben Editierung und zuletzt eingestellte Sound-Nr. erhalten. - Seite 7 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG 1. Keyboard-Mode (KB Mode) Mono ist ausgeschaltet (Poly Mode) Früher: Wollte man den KB Mode verändern, musste man den KB Mode-Schalter drücken, den Mode mit den Nummern-Tastern (1-4) ändern und diese Änderung mit ENTER bestätigen. Das Display zeigte "EDIT"...
- Seite 8 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Polyphone Keyboard Modes Die einzelnen KB Modes wirken sich vor allem auf den Glide-Effekt und auf das Panorama (Stereo Output) aus. CYCLIC In diesem Mode wird bei jedem Tastendruck eine Voice neu zugeordnet (Reihenfolge 1, 2, 3, 4, 5, 6, 1, 2, ...).
- Seite 9 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG 1. Arpeggiator Obwohl es sich beim Arpeggiator "nur" um eine Spielhilfe handelt, war es uns wichtig, diese Funktion so zu erweitern, dass sie auch im echten musikalischen Sinn genutzt werden kann und nicht nur eine einfache technische Spielerei darstellt.
-
Seite 10: Übersicht System Controller
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Übersicht System Controller Die verwendeten Taster: Der System Controller wird mit dem Ta- ster "C" aufgerufen. Im Display steht "CONT 0-9". Will man den System Controller verlassen, drückt man den En- ter-Taster ohne vorherige numerische Eingabe... - Seite 11 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG System Controller Hauptmenue (Taster "C") Nach dem Aktivieren des System Controllers stehen ein Menu und drei weitere Untermenues zur Verfü- gung. Das Display zeigt "CONT 0-9". Dieses Menu kann folgendermaßen wieder verlassen werden: ENTER-Taster ohne vorherige numerische Eingabe drücken (Display zeigt "CD-BREAK") oder irgendeine Editierung vornehmen.
- Seite 12 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG System Controller MIDI-Modes ("C" - "9" - Enter) Für die Taster 0-9 gelten folgende Belegungen: 1 CWHL xxx Wheels on/off (MIDI-In) 2 CPOT xxx Potentiometer on/off (MIDI-In/Out) 3 CSWT xxx Schalter/Taster on/off (MIDI-In/Out) 4 PROG xxx...
- Seite 13 0 DIVID xx MIDI-Clock-Teiler (1-16) Die Specials dienen dazu, die Ausdrucksstärke des Advanced Memorymoog zu verbessern. Externe MIDI- Informationen können, u.a. frei wählbar, Potis zugeordnet werden und steuern dann diese Poti-Werte. Es ist z.B. möglich, mit dem Modulationsrad eines externen Gerätes die Cutoff- Frequenz des Filters zu beeinflus- sen.
- Seite 14 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG LAST VEL Für die Anschlagsdynamik ist der zuletzt empfangene Velocity-Wert maßgeblich, auch bei mehreren und für bereits gedrückte Tasten. MAX VEL Bei mehreren gedrückten Tasten bestimmt der maximale Velocity-Wert die Anschlagsdynamik. REL-FSWT Der an der Rückseite des angeschlossene Fußtaster oder Controller 64 über MIDI-In beein-...
- Seite 15 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG System Controller Service ("C" - "0" - Enter) Der Memorymoog ist ein sehr lebendiges Musikinstrument, und unterliegt, wie alle guten Instrumente, na- türlichen Schwankungen. Diese Veränderungen, die durch klimatische Wechsel, Staub, Schmutz oder ein- fach Alterung entstehen, machen es von Zeit zu Zeit erforderlich, dass das Gerät von einem erfahrenen Techniker reguliert und intoniert wird.
- Seite 16 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG MIDI-Appendix Bemerkung: Zur Zeitersparnis werden Statusbytes bei gleichem Status nur einmal zwischen zwei Active Sensing Meldungen gesendet. Alle Werte werden hexadezimal angegeben, falls notwendig dezimal. Dezi- male Werte stehen immer in Klammern. Verwendete Abkürzungen: Kürzel Bedeutung MIDI-Kanal Tasten-Nr.
- Seite 17 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Byte Beschreibung Bereich Bemerkung Controller N = MIDI-Kanal (0-15) Controller Nummer 00-7F (0-127) Wert 00-7F (0-127) Byte Beschreibung Bereich Bemerkung 01 (1) Modulation Wheel 00-7F (0-127) Nur Receive 02 (2) Breath (Footp.1) 00-7F (0-127) Nur Receive 04 (4) Pedal (Footp.1)
- Seite 18 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG MIDI-Controller (Fortsetzung) Beschreibung vv (Bereich) Bemerkung 3E (62) Programmable Volume 00-7F (0-127) Transmit / Receive 40 (64) Release / Sustain 00-3F=Off, 40-7F=On Transmit / Receive 41 (65) Glide Footswitch 00-3F=Off, 40-7F=On Transmit / Receive 45 (69)
- Seite 19 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG System Exclusive Byte Beschreibung Bemerkung Sound Dump F0 (240) System Exclusive Start 04 (4) Kennung Moog 00 (0) Kennung Lintronics Advanced Memorymoog Programm Nummer 00-64 (0-100) 64 (100)=aktuell Daten (insgesamt 54 Bytes) editierter Sound Tabelle 2...
- Seite 20 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Byte Beschreibung Bemerkung Tune Request F6 (246) aktiviert Autotune Nur Receive Clock F8 (248) synchronisiert Arpeggio und LFO Nur Receive Start FA (250) schaltet Arpeggio-LED Nur Receive von Blinken- auf Dauerleuchten bei aktiviertem MIDI-Clock. Continue FB (251)
- Seite 21 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Tabelle 1 Unten aufgeführte Werte betreffen die Controller 1E (30) und 1F (31) (Schaltfunktionen am Memorymoog) Beschreibung Bemerkung 01 (1) Taster "A" Transmit / Receive 02 (2) Taster "B" Transmit / Receive 03 (3) Taster "C"...
- Seite 22 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Beschreibung Bemerkung 30 (48) Invert Transmit / Receive 31 (49) Oktave OSC 1 Transmit / Receive 32 (50) Oktave OSC 1 Transmit / Receive 33 (51) Oktave OSC 1 Transmit / Receive 34 (52) Oktave OSC 1 16'...
-
Seite 23: Zeichenerklärung
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Tabelle 2 Zeichenerklärung Zeichen Bedeutung high active ¥ low active ° Sägezahn ansteigend † Sägezahn abfallend ‡ Rechteck • Dreieck ¤ Least Significant Bit Most Significant Bit System Exclusive Datenformat Data OSC 3 Octave 00 - 11... - Seite 24 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Tabelle 2 (Fortsetzung) Data ------> LSB MSB <--------------------- Pressure Pot. No. (0-30) --------------> LSB MSB <------ ---------------------------- Glide --------------------------> LSB MSB <---- Pressure Amt. (0-7) Bit 3 Lo Freq. 2 Bit 2 Lo Freq.2 Bit 1 Lo Freq.2 Bit 0 Lo Freq.2...
- Seite 25 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Tabelle 2 (Fortsetzung) Data ------> LSB MSB <----------------------------------- VCF Sustain -------------------------- MSB <--------------------------------------------- VCF Release ----------------------------- --------------------------------------------- VCF Attack ------------------------------> LSB ---------------------------------------- VCA Decay ----------------------> LSB MSB <------ ---------------------------------- VCA Sustain --------------> LSB MSB <----- VCA Decay ---- --------------------------- VCA Release -------->...
- Seite 26 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Hardware 1.Stereo-Output Der Memorymoog ist auf seiner Rückseite mit einem sog. Expansion-Slot ausgestattet. Dieser Slot ist mit ei- ner Platte abgedeckt und war für das originale MIDI-Interface vorgesehen. Auf dieser Platte befinden sich nach dem Umbau zwei Ausgangsbuchsen, die Filtereingangsbuchse und die MIDI-In/Out-Buchsen. Bei den Ausgangsbuchsen handelt es sich um eine Stereo- und eine Mono-Buchse.
- Seite 27 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG 1. Common-Analog-Board Das Common-Analog-Board wird ausgebaut, geprüft, auf kalte Lötstellen untersucht, ggf. repariert und für Pitch-Bending, Modulation Wheel, Foot Pedal 1, Stereo-Output, Octave-Board und Transpose umgebaut. Der Umbau des Transpose hat eine wesentliche Klangverbesserung zur Folge, weil das Filter jetzt nicht mehr nur über die Tastaturspannung angesteuert wird, sondern auch von der Oktav-Lage ("-1", "0"), dem...
- Seite 28 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Index Active Sensing After-Touch B-7, B-8, C-3 Arpeggiator, Arpeggio A-3, B-3, B-4, B-7, C-4, C-5, C-6 Auflösung B-1, C-3 Ausschalten B-1, B-3, B-4.1, B-4.2 Autotrig(ger) A-3, B-4 Autotune C-4, D-1 Bedienelemente D-2.4 Betriebssystem Breath (Footp.1) Buchse D-1.1, D-1.2, D-2.6...
-
Seite 29: Hold-Funktion B
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Index Enabled Exc (xxx) A-3, B-5, B-7, C-4 Expansion-Slot D-1.1, D-1.2, D-2.5 Fehleingabe B-1.4 Fehler C-4, D-2.1 Filter D-2.1, D-2.5 Foot Pedal D-1.5, D-2.1 Freq-Ctr A-3, B-5, B-10 Front-Panel-Board D-2.4 Fußschalter B-3, B-7, B-8, B-9 Glide B-3, C-5, D-2.6... -
Seite 30: Program Change C
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Index Max Velocity A-3, B-5, B-8, B-9 Mem-Cyc A-3, B-2.1, B-3 Mem-Res A-3, B-2.1, B-3 Menue A-3, B-5, B-6, B-7 MIDI-Appendix C-1bisC-6 MirrorA-3, B-5, B-10 Modulation B-7, C-1, C-2, C-3, D-1.5, D-2.1 Modulationsrad Modwheel A-3, B-5, B-8 Mono B-1, B-2.1, B-2.2, D-1.1... -
Seite 31: System Exclusive C
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Index Schalter Serien-Nr. B-2.2 Service A-3, B-5, B-10 Soundabspeicherung Sound Dump Split B-4.1 Status(byte) Stored Sustain B-3, B-8, B-9, C-3 System Controller A-3, B-5, B-6, B-7, B-10 System Exclusive B-6, B-7, C-4 System Errors Table (x) - Seite 32 LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG Index- Display- Meldungen Original-Manual A-3, B-5 * MOOG * MIDI 0-9 siehe A-3, B-5, B-6, B-7 xxx<>xxx MIDI-MOD A-3, B-2.2 A-3, B-5, B-7 3/1 xxxx MIDI-RES A-3, B-5, B-10 ACTIVE MIRROR A-3, B-4.1 A-3, B-5, B-8...
-
Seite 33: Midi Implementation Chart
LINTRONICS ADVANCED MEMORYMOOG ANLEITUNG MIDI Implementation Chart Lintronics Advanced Memorymoog Datum: 12. Februar 2010 Function Transmitted Recognized Remarks Basic Default 1-16 1-16 memorized Channel Changed 1-16 1-16 Default 1, 3 memorized Mode Messages Altered ************** Note 36-96 v = 127...
