TX
AM
EMG
FM
7. Mikrofonanschluss: Stecken Sie den Stecker des Mikrofons in die Mikrofonbuchse.
Mit den Tasten UP/DOWN des Mikrofons können die Kanäle gewechselt werden.
C D

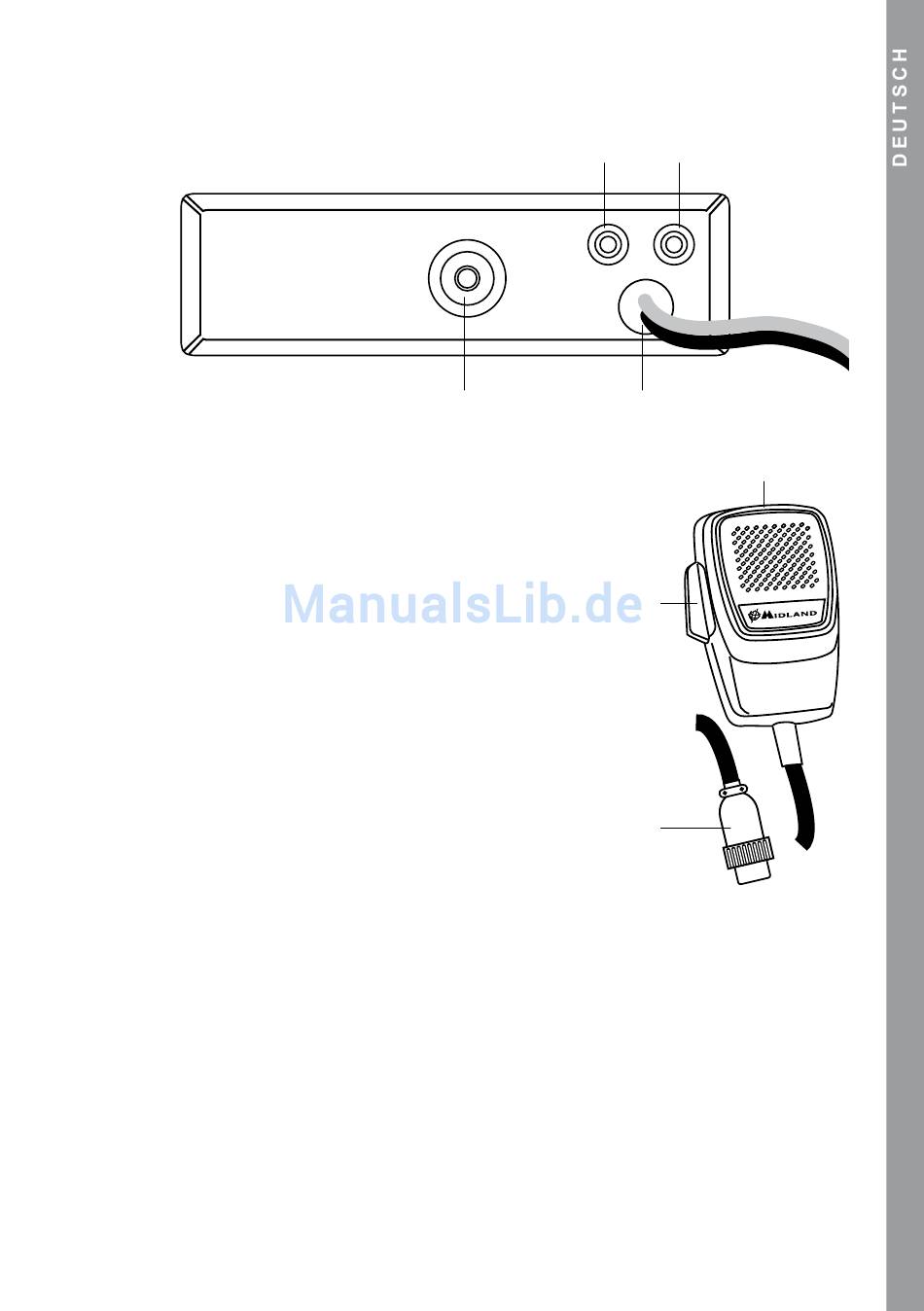

RÜCKSEITE
8.
Anschluss EXT: Anschluss für externen Lautsprecher
(durch diesen Anschluss wird der interne Lautsprecher
deaktiviert).
9.
Power 13,8 VDC: Anschluss für die Stromversorgung.
10. S-Meter- Buchse: Gestattet das Anschließen eines
externen Messinstruments.
11. Antennenbuchse: Für externe Antenne mit PL-Stecker
(SO 239).
MIKROFON
1. PTT: Sendetaste
2. Tasten UP/DOWN:
Kanalauswahl aufwärts (UP) und abwärts (DOWN)
3. 6-poliger Mikrofonanschluss
INSTALLATION
Suchen Sie im Fahrzeug eine für die Installation des Gerätes geeignete Stelle und
verwenden Sie den mitgelieferten Bügel oder gegebenenfalls eine CB Einschubhalterung
aus dem Zubehörprogramm. Das Gerät muss so eingebaut werden, dass es gut zu
erreichen ist, beim Fahren jedoch kein Hindernis darstellt.
Bohren Sie die Löcher (Durchmesser 3 mm) für die Befestigung mit den Schrauben in ein
Bauteil aus Metall. Setzen Sie das Gerät in den Befestigungsbügel ein. Stellen Sie sicher,
dass die Schrauben gut angezogen sind, und berücksichtigen Sie dabei die starken
Vibrationen im Fahrzeug.
8
11
3
10
9
2
1
3
