Nummer.
Name
1
Standby-Schalter
2
Festplattenstatus LED
3
Aufnahmestatus LED

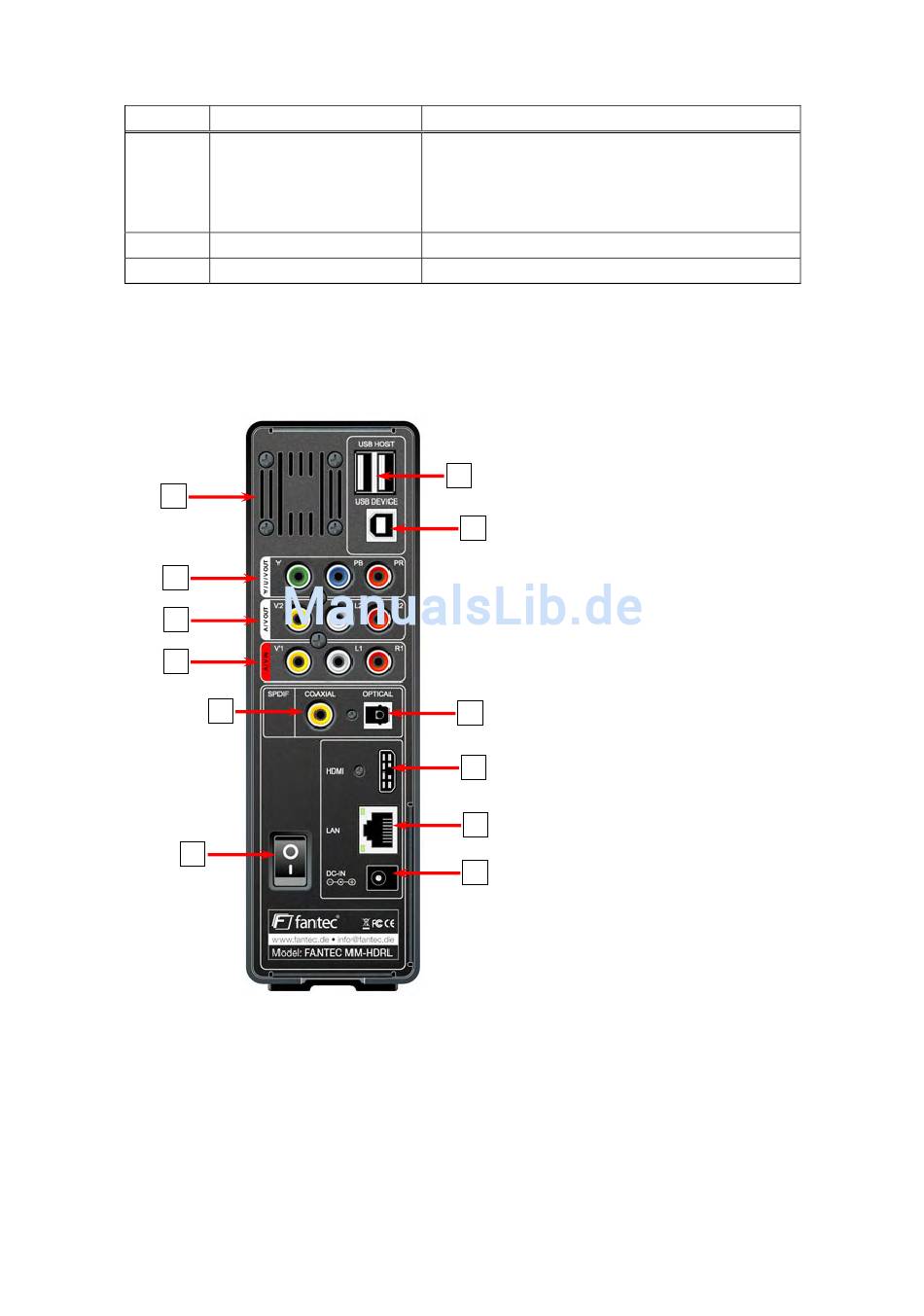

2.3 Rückblende
1.
2.
3.
4.
5.
6.
20 / 137
Funktion
Hiermit können Sie das Gerät in den
Standby-Modus schalten und wieder aufwecken.
Die integrierte LED zeigt den Status an.
(Blau = Betrieb; Rot = Standby)
Zeigt den Status der Festplatte an.
Zeigt an ob eine Aufnahme stattfindet
1. Lüftungsschlitze
2. Y/Pb/Pr Ausgangsbuchsen
12.
(Komponenten Video)
11.
3. AV-Ausgangsbuchsen
4. AV-Eingangsbuchsen
5. S/PDIF Koaxialanschluss
6. Ein- / Ausschalter
7. Netzteilanschluss
10.
8. RJ45 LAN Anschluss
9.
9. HDMI Buchse
10. S/PDIF optischer Ausgang
8.
11. USB PC Buchse
7.
12. USB Host Buchse x 2
www.fantec.de
