Ein- und Ausbauen von Speichermodulen
Die DIMMs sind auf der Platine gekennzeichnet als DIMM_A2, DIMM_A1, DIMM_B2, DIMM_B1. Der Sockel
DIMM_A2 liegt dabei am nächsten zum Prozessor.
Installieren von DIMMs
So installieren Sie DIMMs:
1.
Beachten Sie die Sicherheits-
und ESD-Hinweise am
Anfang dieses Handbuchs.
2.
Schalten Sie alle mit dem
Server verbundenen
Peripheriegeräte aus.
Schalten Sie den Server aus.
3.
Ziehen Sie den Netzstecker
ab.
4.
Öffnen Sie das Gehäuse.
5.
Suchen Sie die DIMM-
Sockel. Siehe Abbildung 3.
6.
Drücken Sie die
Halteklammern an den
Enden der DIMM-Sockel
nach außen.
7.
Nehmen Sie das DIMM aus der antistatischen Verpackung. Berühren Sie das DIMM dabei nur an den
Kanten.
8.
Richten Sie das DIMM über dem Sockel aus. Bringen Sie die kleine Einkerbung an der unteren Seite des
Moduls mit der entsprechenden Markierung am Sockel zur Deckung (siehe Abbildung ).
9.
Schieben Sie das DIMM in den Sockel.
10. Drücken Sie das DIMM senkrecht von oben in den Sockel, bis die Halteklammern einrasten. Achten Sie
darauf, dass die Klammern korrekt eingerastet sind.
11. Schließen Sie das Servergehäuse. Schließen Sie alle externen Komponenten wieder an.
12. Schließen Sie das Netzkabel an.
16

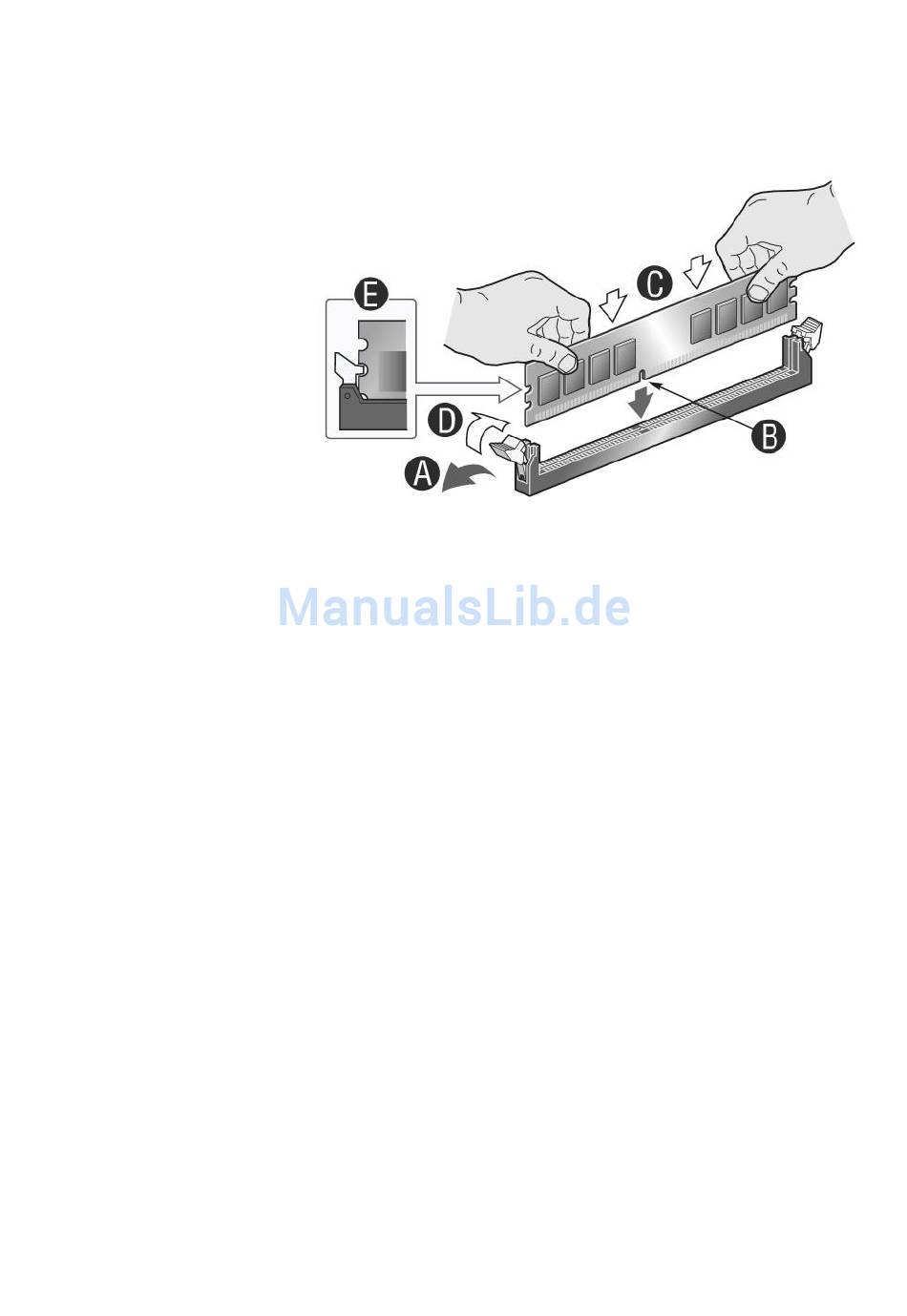

Abbildung 14 Einbauen von Speichermodulen
MAXDATA PLATINUM 150 IR M1
