Diagnose-LEDs

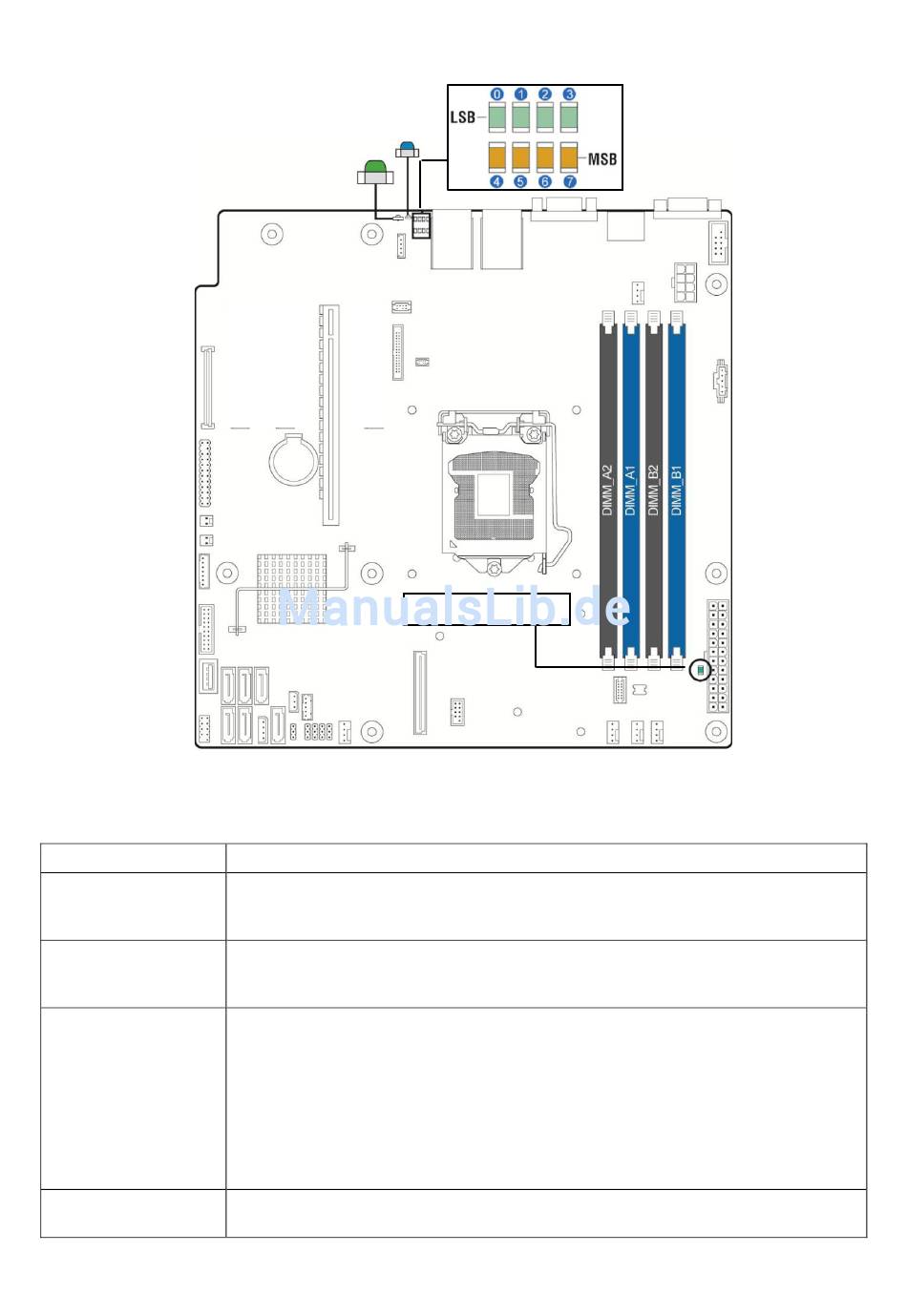

Abbildung 6 Diagnose-LEDs
Tabelle 4 LED-Anzeigen
Bezeichnung
5-V-Standby-LED
ID-LED
Status-LED
POST-Code-
Diagnose-LEDs
10
ID-LED
Status-LED
Bedeutung
Die LED ist als „5VSB_LED" gekennzeichnet. Sie leuchtet, wenn die Plattform am
Netz angeschlossen ist und das Mainboard mit einer Standby-Spannung von 5 Volt
versorgt wird.
Die blaue Identifikations-LED lässt sich mit geeigneter Systemverwaltungssoftware
ein- und ausschalten (z. B. Active Management Console). Sie erleichtert die
Identifikation des Geräts für den Service, wenn mehrere Systeme vorhanden sind.
Die System-Status-LED ist zweifarbig. Die folgenden Zustände können signalisiert
werden:
• Grün, Dauerleuchten: normaler Betrieb
• Grün, Blinken: System betriebsbereit, aber eingeschränkt, z. B. ein DIMM von
mehreren ausgefallen, nicht kritischer Grenzwert über-/unterschritten bei
Temperatur, Lüfterdrehzahl etc.
• Gelb, Blinken: Nicht kritischer Fehler, zukünftiger Systemausfall wahrscheinlich,
z.B. bei Über-/Unterschreiten kritischer Grenzwerte, Lüfterausfall etc.
• Gelb, Dauerleuchten: Kritischer Fehler, das System wurde angehalten
Zeigen während des Systemstarts BIOS-POST-Codes an.
POST-Code-Diagnose--LEDs
5-V-Standby-LED
MAXDATA PLATINUM 150 IR M1
