Multifunktions-Bridge 10/100Base-TX/100Base-FX
Funktion 4: 4 Port Switch
Das Gerät stellt einen „normalen" 4 Port Switch dar. Er verfügt über zwei
10/100Base-TX und zwei 100Base-FX Anschlüsse. Alle Anschlüsse haben die gleiche
Wertigkeit, der Switch ist „outband managed" über ein eventuell vorhandenes
Rackmanagement (in Vorbereitung)
Es stehen folgende DIP Schalter zur Konfiguration der Ports bereit:
DIP-Schalter
Anschluss
1
2
3
4
5
6
7
8
9
10– 12

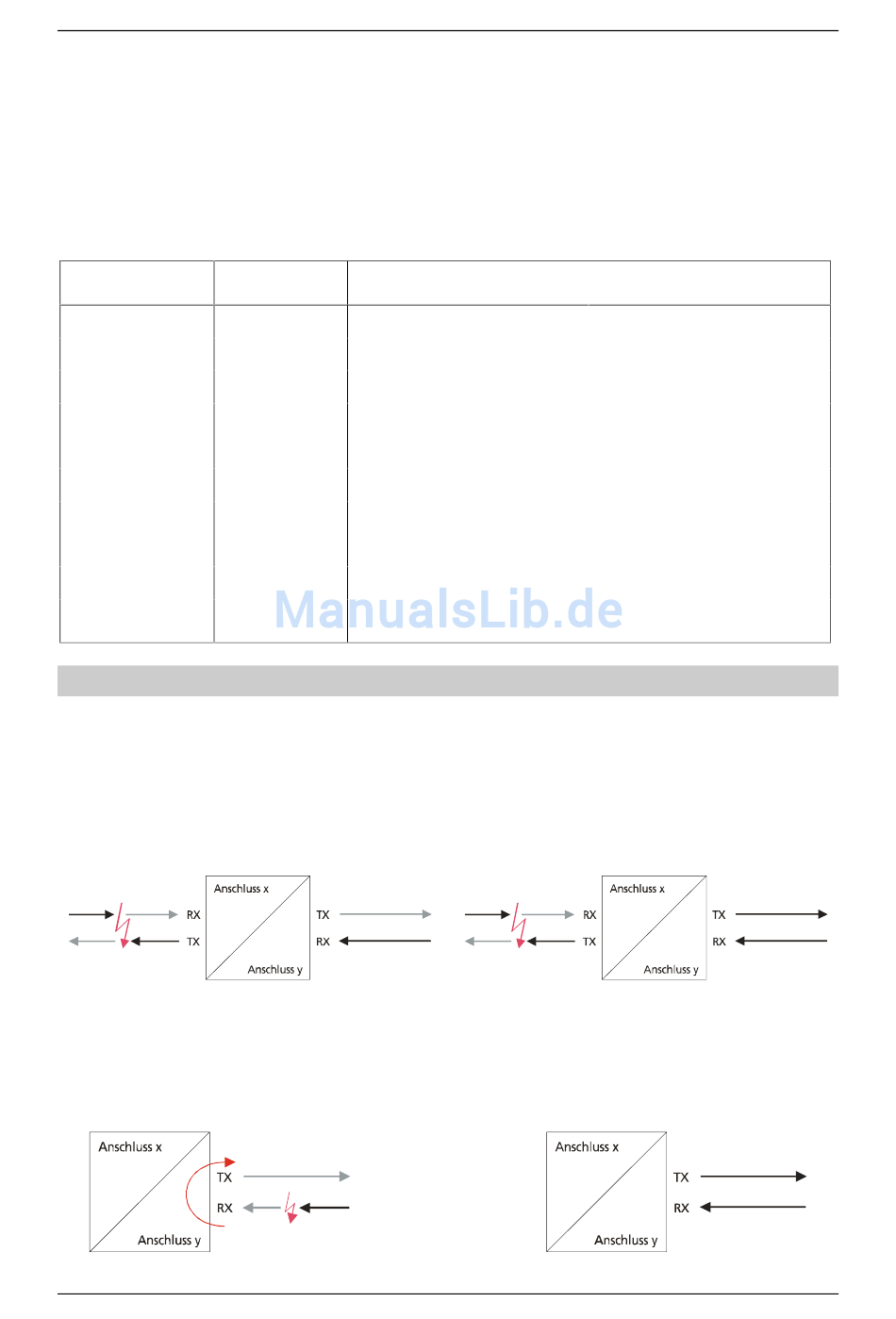

Link Trough / ALM
Der Link-Status eines Segmentes wird weitergegeben, d.h. bei fehlendem Link auf der
Eingangs-Seite wird auch das Link-Signal des weiterführenden Anschlusses
(physikalisch) abgeschaltet.
Achtung: im Ruhezustand werden somit keine Linksignale erzeugt, dies ist keine
Fehlfunktion.
Link Through ON
Bei ALM (Advanced Link Monitoring) sendet der gleiche Anschluss, der keine
Eingangssignal hat auch kein Ausgangssignal (Loop Back). Somit haben sowohl der Hin-
(TX) als auch der Rückkanal (RX) den gleichen Linkstatus.
ALM ON
MICROSENS GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com
Funktion (ON/OFF)
1 (TP)
ON: Autonegotiation
2 (FX)
ON: Vollduplex
3 (TP)
ON: Autonegotiation
4 (FX)
ON: Vollduplex
Link Through von Anschluss 2 zu 4 (Glasfaser)
Link Through von Anschluss 4 zu 2 (Glasfaser)
2 (FX)
ALM für Glasfaseranschluss 2
4 (FX)
ALM für Glasfaseranschluss 4
2, 4 (FX)
Flashing für beide Glasfaseranschlüsse
Reserviert
Kein Link
Kein Link
OFF 100MBit, Vollduplex
OFF: Halbduplex
OFF 100MBit, Vollduplex
OFF: Halbduplex
Link Through OFF
Link
ALM OFF
Seite 6/8
