V erkabelungsoptionen
CompVR Subwoofer sind mit doppelten 2 Ω (Ohm) oder
doppelten 4 Ω Schwingspulen erhältlich. Beide Schwingspulen
müssen an eine Verstärkerquelle angeschlossen werden.
Der doppelte 2- Ω-Tieftöner erzeugt einen
1- Ω-Lastwider-stand, wenn die Spulen parallel geschaltet sind,
oder 4 Ω bei Reihenschaltung. Der doppelte 4- Ω-Tieftöner
erzeugt einen 2- Ω-Lastwiderstand, wenn die Spulen parallel
geschaltet sind, oder 8 Ω bei Reihenschaltung.
Die Terminals mit den ganz roten bzw. schwarzen
Markierungen sind für eine Schwingspule. Die Terminals mit den
weißen Punkten sind für die zweite Schwingspule.

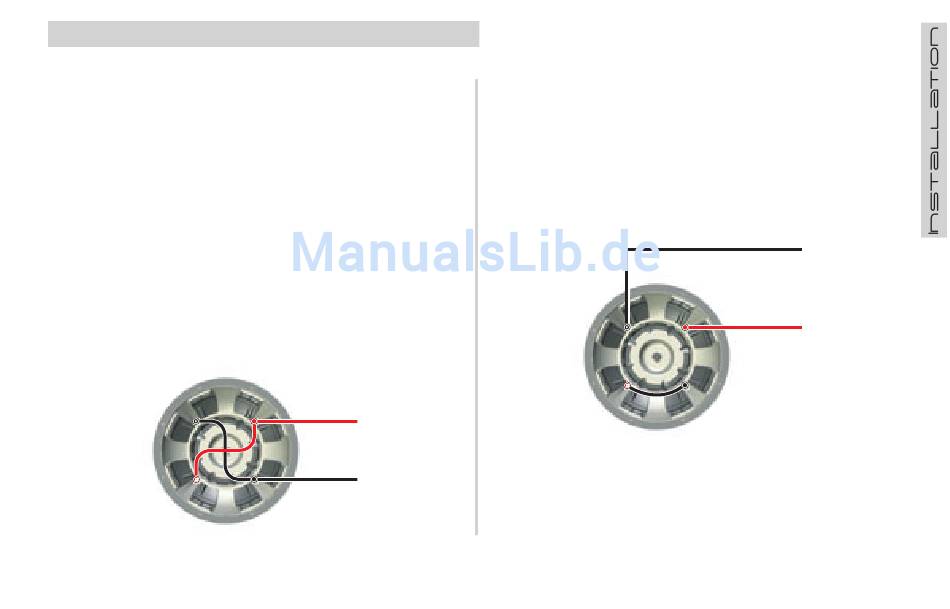

Paralleler
Doppelte 2 Ω = 1 Ω Lastwiderstand
Doppelte 4 Ω = 2 Ω Lastwiderstand
Anschluss
Schwarz mit
Black/white dot
weißem Punkt
-
Rot mit
weißem Punkt
Red/white dot
+
Rot
Red
+
+
zum
To
Verstärker
Amplifier
-
Black
Schwarz
-
CompVR Subwoofer
Reihenanschluss
Schwarz mit
Black/white dot
weißem Punkt
-
Rot mit
weißem Punkt
Red/white dot
+
Hinweis: Um die beste Leistung aus Ihrem CompVR
Subwoofer herauszuholen, sollten Sie Original-Zubehörteile und
Kabel von Kicker verwenden.
Doppelte 2 Ω = 4 Ω Lastwiderstand
Doppelte 4 Ω = 8 Ω Lastwiderstand
-
Rot
Red
Verstärker
Amplifier
+
+
Schwarz Black
-
zum
To
