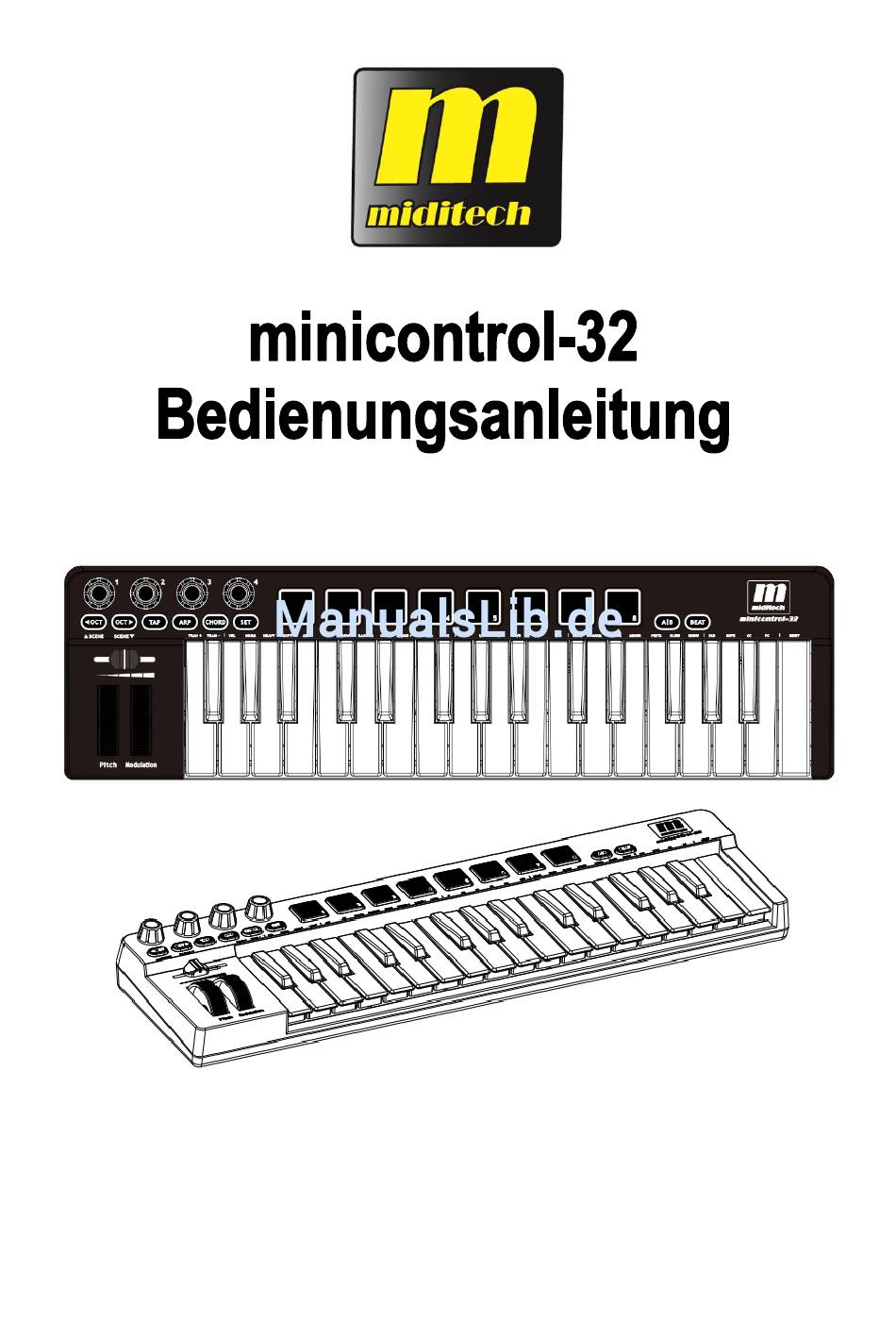

Miditech minicontrol-32 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miditech minicontrol-32

Inhaltszusammenfassung für Miditech minicontrol-32

  • Seite 2: Inhaltsverzeichnis

    Inhalt (1) Begrüßung ......................... 1 (2) Lieferumfang ........................1 (3) Überblick über das minicontrol 32 ................1 ..................... 2 (4) Funktions-Überblick 4.1 Pitch und Modulations Räder ..................2 4.2 Volume Potentiometer ....................2 4.3 Data Eingabe Regler (Data) ..................2 4.4 Drum PADs: .........................
  • Seite 3 5.2 Minimale System Anforderungen ................6 (6) minicontrol-32 MIDI Editor Software ................7 MIDI Editor Software Funktionsbeschreibung ..............8 6.1 File Name (File name) ....................8 6.2 Neuer Parameter - New construction parameters (NEW) ........8 6.3 File öffnen - Open the construction file (OPEN) ............8 6.4 Zurücksetzen und Übertragen der Einstellungen - Reset parameters and...

  • Seite 4: Begrüßung

    Arpeggiator, Akkord-Funktion, Drum-Trigger Pads. Es bietet verschiedene Composer Funktionen wie z.B. Transpose Up & Down Knöpfe, 3 Velocity Kurven, verschiedene Skalen sowie einen USB und Sustain Pedal Anschluss. Das minicontrol-32 ist class compliant und braucht unter Windows 7/8/10 und Mac OSX keinen Treiber.

  • Seite 5: Funktions-Überblick

    Beschreibung der Nummern Pitch Bend und Modulations Räder Lautstärkeregler 4 belegbare Data Encoder Regler 8 Drum Trigger Pads Oktave Knopf (DOWN) Oktave Knopf (UP) Metronome Button (TAP) Arpeggiator Knopf (ARP) CHORD Button SET Knopf (10) Switch A/B der Drum Pads (11) Tick Knopf (BEAT) (12)

  • Seite 6: Tap Tempo Taster

    3. Wenn der Wert der aktiven Oktave 4 ist, sind die LEDs der beiden Taster aus. ，Beim gleichzeitigen Druck auf beide Taster OCTAVE UP und OCTAVE DOWN gehen die LEDs aus und das Keyboard wird auf die Mittellage zurückgesetzt. 4. Zusatzfunktion: Bei aktiver CHORD Taste stellen die beiden Octave Taster die verschiedenen Akkord Typen des Keyboards ein.

  • Seite 7: Velocity Curve Tasten (Vel/Norm/Heavy/Soft)

    4.14 VELOCITY Curve (VEL/NORM/HEAVY/SOFT) Tasten In Kombination mit der SET Taste ist es möglich, zwischen 3 Velocity Kurven zu wählen: (VEL/NORM/HEAVY/SOFT). VEL= Anschlagdynamik ausgeschaltet, NORM= normale Anschlagstärke, HEAVY= harte Anschlagstärke, SOFT= weiche Anschlagstärke. 4.15 Arpeggiator Modus Wenn der Arpeggiator aktiviert ist, leuchtet die LED in der Taste. In Kombination mit der SET Taste sind folgende Einstellungen möglich: UP: In diesem Modus spielt der Arpeggiator in aufsteigender chromatischer Linie.

  • Seite 8: Keyboard Scala Taste (Scale)

    Besten ein in der Polarität umschaltbares Pedal. 4.21 USB 2.0 Anschluss Hier können Sie das minicontrol-32 mit Ihrem PC oder Mac an eine freie USB Buchse verbinden. Das USB Kabel ist mitgeliefert. EIne Treiber-Installation ist nicht erforderlich. Das Keyboard wird durch die USB Verbindung mit Strom versorgt.

  • Seite 9: Factory Reset

    Blinkede Panel LED zeigen den Erfolg des Factory Resets an. So können Sie falsche oder nicht funktionierende Einstellungen zurücksetzen. 5.2 Minimale System Anforderungen Wenn Sie das minicontrol-32 mit einem PC oder Mac benutzen wollen, benötigen Sie folgende minimale Systemanforderungen: Windows...

  • Seite 10: Minicontrol-32 Midi Editor Software

    (6) minicontrol-32 MIDI Editor Software Schliessen Sie das minicontrol-32 an Ihren Windows PC an und warten Sie bis die Class Compliant Erkennung und Installation abgeschlossen ist. Danach öffnen Sie den minicontrol-32 MIDI Editor. Oben rechts wird eine erfolgreiche Verbindung zum Keyboard sowie dessen Firmware Nummer angezeigt (Siehe Bild 1).

  • Seite 11: Midi Editor Software Funktionsbeschreibung

    (15) Edit Data byte(VALUE) (5)Export File(EXPORT) (16) Edit MIDI Kanal(CHANNEL) (6)Speichere Parameter(SAVE) (17) Edit Data type(TYPE) (7)Übertragen zum Computer(SYNC TO PC) (18) Real-time Status Information (8)Übertragen zum minicontrol-32 (SYNC TO FW) (9)SET Kombinations Funktionen (10) (SLIDER) Lautstärke Slider 6.1 Filename Name des aktiven User files.

  • Seite 12: Synchronize Data To The Device (Reset)

    Sie auf SAVE, dann werden die Daten gespeichert. 6.7 Übertragen zum Computer (SYNC TO PC) Clicken Sie SYNC TO the PC, und die aktuelle minicontrol-32 K onfiguration wird in den Software Editor eingelesen 6.8 Übertragen zum minicontrol-32 (SYNC TO FW) Clicken Sie SYNC TO FW, um die in der Software gemachten Einstellungen zum minicontrol-32 zu übertragen.

  • Seite 13: Encoder Einstellungen - Encoder (Data)

    Datenausgabe von 0x40 aufwärts 6.18 Real-time Status Information(STATUS,DATA1, DATA2,DEC/HEX) Nach dem Anschliessen des minicontrol-32 , bewegen Sie jeden Encoder um die Status Information in die Software zu übertragen. STATUS byte (x > 0 x80), DATA1: data bytes (x < 0 x80), DATA2: byte (x < 0 x80), DEC: decimal, HEX: hexadecimal display Änderungen der technischen Daten und des Designs sind möglich Für Druckfehler wird...
