6. DMX Data Kabel
Benutzen sie ein ein Kabel, dass dem EIA RS-485 Standard enstpricht. Standard Mikrophon Kabel
können ein DMX Signal nicht ordnungsgemäß über lange Strecken übertragen. Das Kabel sollte
folgende Voraussetzungen erfüllen:
2 x Anschlusskabel + Schirmung (3 Pole)
Maximale Kapazität zwischen Konduktoren 30pF/ft.
Maximale Kapazität zwischen Konduktor und Schirmung 55pF/ft.
Maximaler Widerstand von 20Ohm / 1000ft.
Nominale Impendanz 100 – 140 Ohm
6.1.

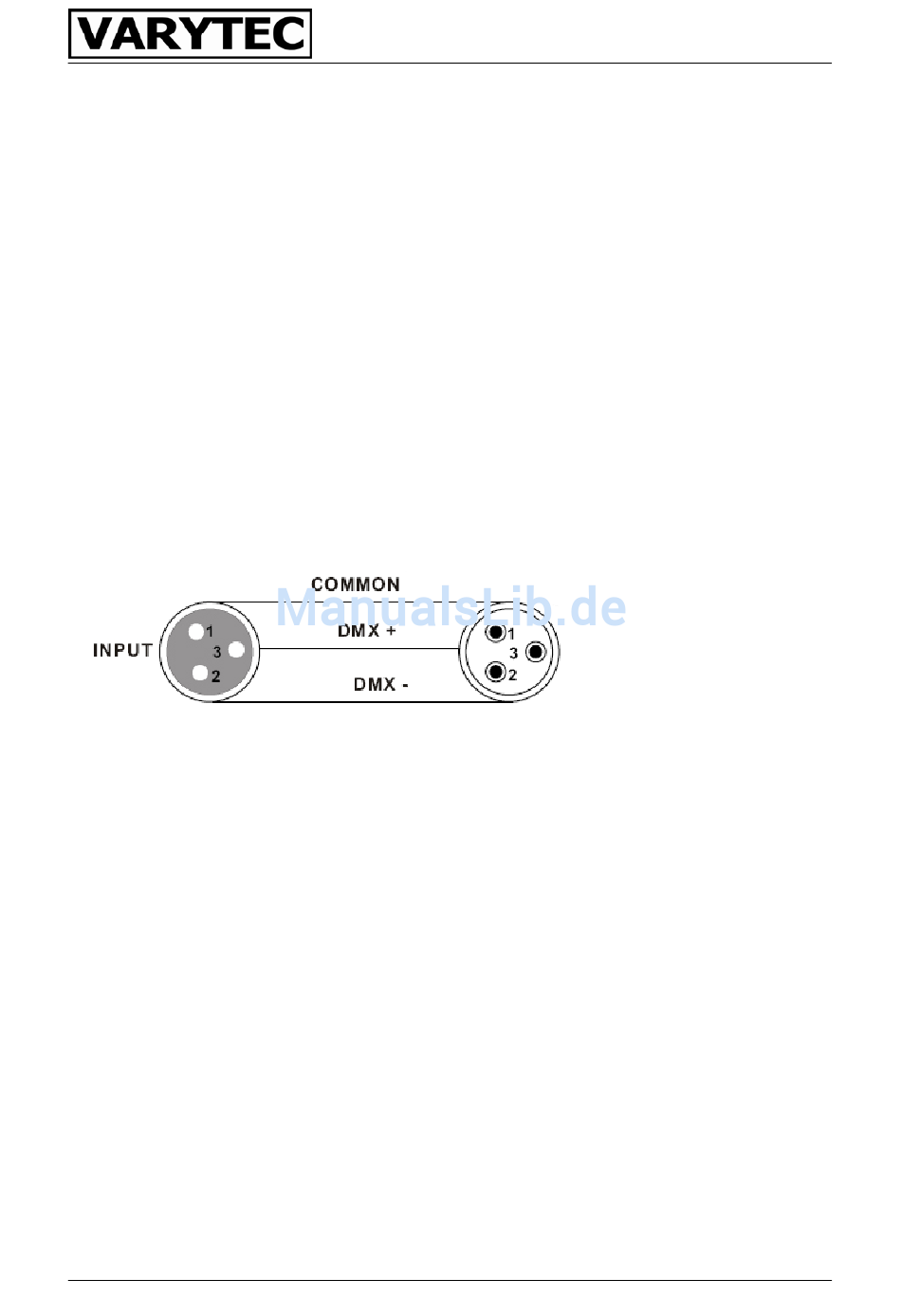

Kabel Connectors
Die Kabel müssen einen männlichen DMX Verbinder auf der einen, und einen weiblichen auf der
anderen Seite haben.
Konfiguration:
Achtung:
Achten sie darauf dass niemals Kontakt zwischen „Common" und der Erde des
Gerätes entsteht. Das kann zu einem Ground Loop führen und ihr Gerät könnte
unberechenbar reagieren.Testen sie die Kabel zuvor mit einem Kabeltester auf ihre
Funktion.
6.2.
3 Pol zu 5 Pol Adapter
Wenn sie einen Controller mit 5 Pin Ausgang benutzen, benötigen sie einen 3 Pin zu 5 Pin Adapter.
Die Auflistung zeigt eine mögliche Konfiguration:
Konduktor
Ground / Schirmung
Data (-) Signal
Data (+) Signal
Do not use
Do not use
3 Pin weiblich (Ausgang)
Pin 1
Pin 2
Pin 3
do not use
do not use
5 Pin männlich (Eingang)
Pin 1
Pin 2
Pin 3
8 / 19
