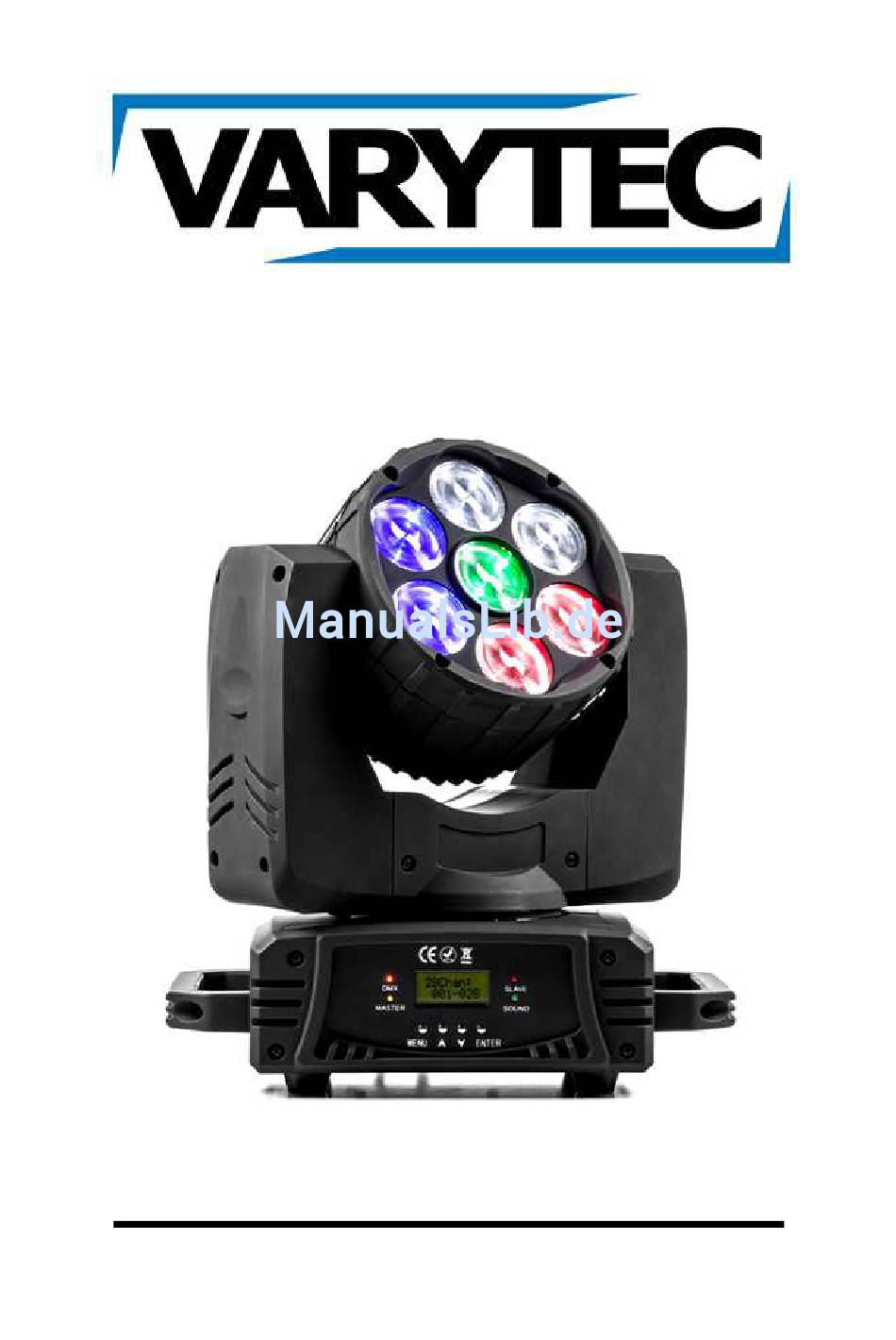

- Seite 1 Bedienungsanleitung LED Moviestar RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch beachten! Die Installation ist ausschließlich durch... - Seite 6 Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann. Dabei sind ausschließlich Sicherungsfangseile mit Schraubgliedern zu verwenden. Hängen Sie das Sicherungsfangseil in dem Fangseilloch im Montagebügel oder am Gerät ein. Führen Sie das Seil über die Traverse oder einen anderen sicheren Befestigungspunkt.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf des LED Moviestar RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Abmessungen 7 / 24... -
Seite 8: Verbindungen
4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. -
Seite 9: Bedienung
5. Bedienung Um in das Hauptmenü zu gelangen, drücken Sie MENU. Sie befinden sich nun im Hauptmenü. Sie können die Menüpunkte aussuchen indem Sie die UP/DOWN Tasten benutzen. Wenn die Funktion erscheint, die Sie ändern möchten, drücken Sie die ENTER-Taste. Im Folgenden können Sie Werte mit den UP/DWON Tasten verändern und mit der ENTER-Taste bestätigen. - Seite 10 No Delay Keine Verzögerungszeit. 000-255 White Green 000-255 Kalibrieren von RGB. Balance Blue 000-255 000-255 Tilt 000-255 Red1 000-255 Green1 000-255 Blue 000-255 White 000-255 Red2 000-255 Green2 000-255 Blue2 000-255 White2 000-255 Manual Test Manuelle Einstellung aller Grundfunktionen. Red3 000-255 Green3 000-255...
-
Seite 11: Dmx Tabelle
6. DMX Tabelle 6.1. Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion Keine Funktion Show 1 Show 2 Show 3 Show 4 Random Show 6.2. Modus 2 (9 Kanäle) Kanal Wert von Wert bis Funktion Tilt Strobo Keine Funktion Strobo langsam-schnell Keine Funktion Schnelles Öffnen, langsames Schließen... -
Seite 12: Modus 3 (12 Kanäle)
6.3. Modus 3 (12 Kanäle) Kanal Wert von Wert bis Funktion Shutter Shutter geschlossen Shutter offen Strobo 1 schnell-langsam Shutter offen Strobo 2 schnell-langsam Shutter offen Strobo 3 schnell-langsam Shutter offen Strobo 4 schnell-langsam Shutter offen Strobo 5 schnell-langsam Shutter offen Strobo 6 schnell-langsam Shutter offen Strobo 7 schnell-langsam... - Seite 13 Keine Funktion. Schnelles Dimmen Keine Funktion Langsames Dimmen Keine Funktion Aktivieren des Blackout bei Pan-/Tilt- Bewegungen Keine Funktion Deaktivieren des Blackout bei Pan-/Tilt- Bewegungen Keine Funktion Display beleuchtet. Farben Keine Funktion LEE 122 Lighter Green LEE 157 Pink LEE 332 Special Rose Pink LEE 328 Follies Pink LEE 345 Fuchsia Pink LEE 194 Surprise Pink...
-
Seite 14: Modus 4 (16 Kanäle)
LEE 164 Flame Red Keine Funktion Farbwechsel, Effekt ähnlich einem Farbrad Farbwechsel im Uhrzeigersinn schnell-langsam Stopp an der jeweiligen Farben Farbwechsel gegen den Uhrzeigersinn langsam- schnell Keine Funktion Farbwechsel Random Geschwindigkeit: Schnell Geschwindigkeit: Medium Geschwindigkeit: Langsam Keine Funktion Dimmer rot 0-100% Dimmer grün 0-100% Dimmer blau 0-100% Dimmer Weiß... - Seite 15 Pan fein Tilt Tilt fein Funktionen Keine Funktion Reset Keine Funktion Geschwindigkeit Pan/Tilt: Normal Geschwindigkeit Pan/Tilt: Schnell Geschwindigkeit Pan/Tilt: Langsam Keine Funktion Lüfter-Modus: Voll AN Keine Funktion Lüfter-Modus: Temperaturgesteuert Keine Funktion RGB kalibriert. Keine Funktion RGB nicht kalibriert. Keine Funktion. Schnelles Dimmen Keine Funktion Langsames Dimmen...
- Seite 16 LEE 202 Half CT Blue LEE 117 Steel Blue LEE 353 Lighter Blue LEE 118 Light Blue LEE 116 Medium Blue Green LEE 124 Dark Green LEE 139 Primary Green LEE 089 Moss Green LEE 122 Fern Green LEE 738 JAS Green LEE 088 Lime Green LEE 100 Spring Yellow LEE 104 Deep Amber...
- Seite 17 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14 Farbe 15 Farbe 16 Farbe 17 Farbe 18 Farbe 19 Farbe 20 Farbe 21 Farbe 22 Farbe 23 Farbe 24 Farbe 25 Farbe 26 Farbe 27 Farbe 28 Farbe 29 Farbe 30 Farbe 31 Farbwechsel...
-
Seite 18: Modus 5 (28 Kanäle)
Farbwechsel mit Fade 5 Farbwechsel mit Fade 6 Farbwechsel mit Fade 7 Farbwechsel mit Fade 8 Farbwechsel mit Fade 9 Farbwechsel mit Fade 10 Farbwechsel mit Fade 11 Farbwechsel mit Fade 12 Farbwechsel mit Fade 13 Farbwechsel mit Fade 14 Farbwechsel mit Fade 15 Farbwechsel mit Fade 16 Geschwindigkeit für Kanal 13 langsam-schnell... - Seite 19 Makro 8 Makro 9 Makro 10 Makro 11 Makro 12 Geschwindigkeit für Kanal 6 langsam-schnell Funktionen Keine Funktion Aktivieren des Blackout bei Pan-/Tilt- Bewegungen Deaktivieren des Blackouts bei Pan-/Tilt- Bewegungen Keine Funktion Reset Keine Funktion Stand alone Dimmer 0-100% Strobo Keine Funktion Strobo langsam-schnell Keine Funktion...
- Seite 20 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14 Farbe 15 Farbe 16 Farbe 17 Farbe 18 Farbe 19 Farbe 20 Farbe 21 Farbe 22 Farbe 23 Farbe 24...
- Seite 21 Farbwechsel 16 Farbwechsel 17 Farbwechsel 18 Farbwechsel mit Fade Farbwechsel mit Fade 1 Farbwechsel mit Fade 2 Farbwechsel mit Fade 3 Farbwechsel mit Fade 4 Farbwechsel mit Fade 5 Farbwechsel mit Fade 6 Farbwechsel mit Fade 7 Farbwechsel mit Fade 8 Farbwechsel mit Fade 9 Farbwechsel mit Fade 10 Farbwechsel mit Fade 11...
-
Seite 22: Technische Daten
7. Technische Daten Stromversorgung Spannung 100-240 V / 50-60 Hz Leistungsaufnahme Max. 250 W Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 224 W Anzahl/Leistung 7 x 32 W Optik Abstrahlwinkel 5° Anschlüsse Strom in P-Con XLR in/out XLR 3pol Funktionen 630°... - Seite 23 23 / 24...
- Seite 24 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 24 / 24...
