Inhaltszusammenfassung für Lesswire WI4U pro

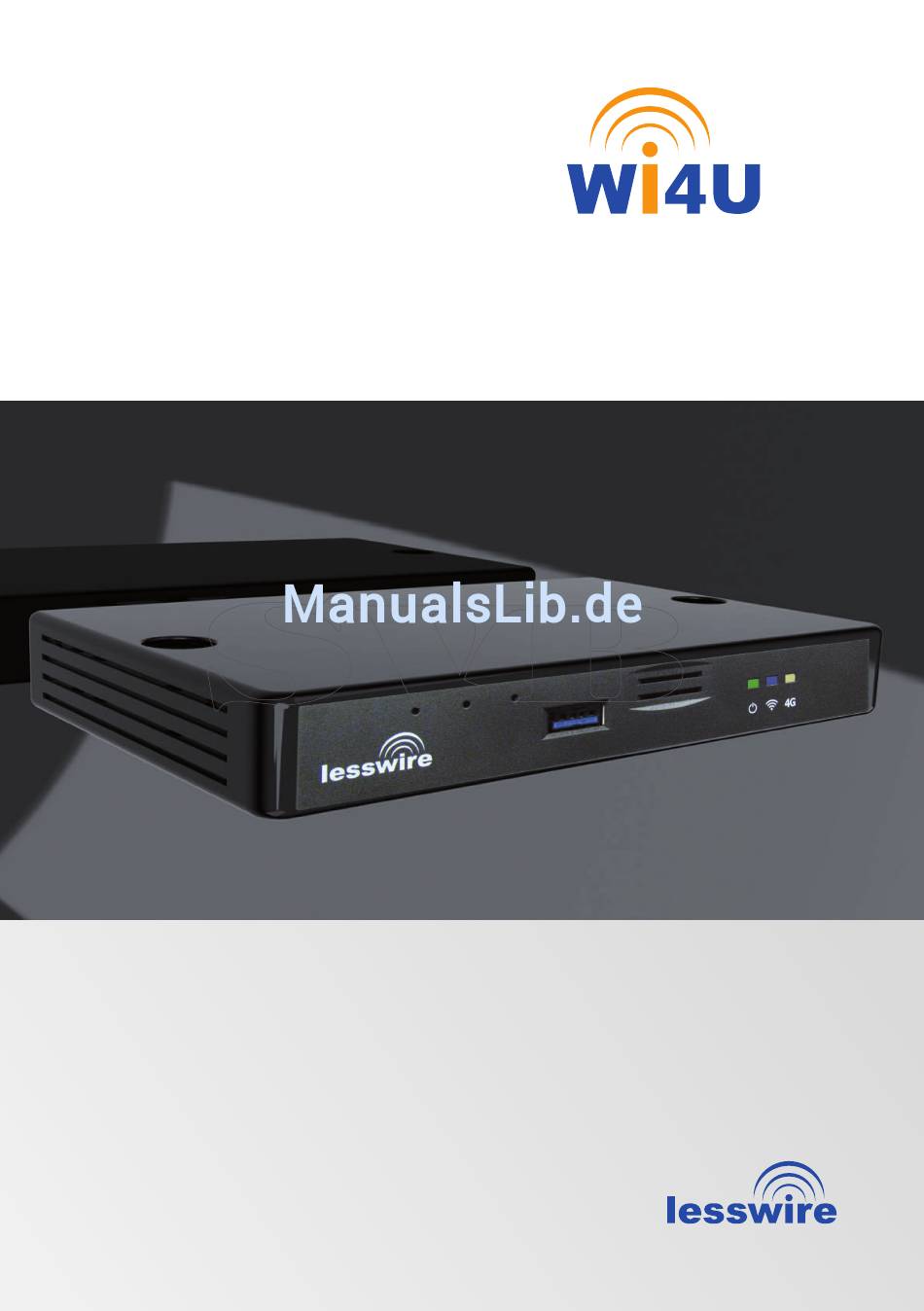

- Seite 1 Quick Start Guide Best and most reliable connection on the move!
-
Seite 3: Inhaltsverzeichnis
Montage Wi4U LTE-Router Sofort-Inbetriebnahme Anzeigen Media Server Medieninhalte von USB-Datenträger Zugriff über die Benutzeroberfläche des Routers Zugriff über UPnP Einstellungen Sprache Internet WLAN Kaskadierung Public Hotspot Systemeinstellung Gerätesoftware-Aktualisierung Geräteinformationen Logout Wichtige Hinweise Technische Daten Wi4U pro | Quick Start Guide | 11/2014... -
Seite 4: Systemanforderungen
Systemanforderungen Zur Konfiguration benötigen Sie einen Computer/Tablet/Smartphone mit WLAN 802.11 b/g/n und einen der folgenden Internet-Browser: Internet Explorer 6.0 und höher Firefox Opera Safari Packungsinhalt Bitte überprüfen Sie den Packungsinhalt. Folgende Teile müssen sich in der Verpackung befinden: Wi4U LTE-Router Kabelsatz zum Anschluss an die Bordelektronik Quick Start Guide Befestigungsmaterial (2 Schrauben, 2 Klettbänder) -

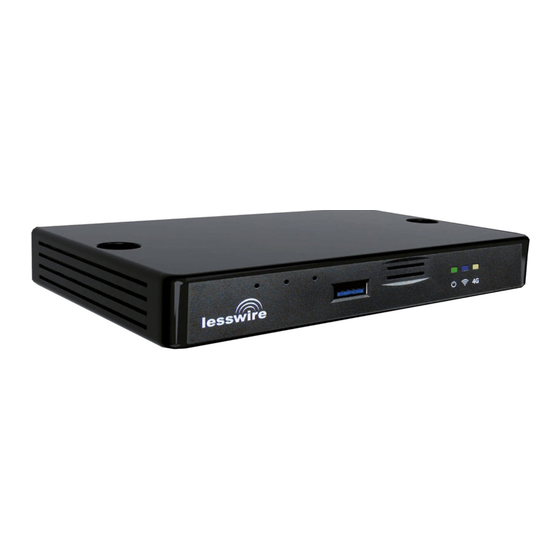

Seite 5: Übersicht Wi4U Lte-Router
Bevor Sie den Wi4U LTE-Router mit Ihrem Computer verbinden können, müssen Sie den Wi4U LTE-Router im Fahrzeug installieren. Die Installation sollte durch eine geeignete Fachwerkstatt durchgeführt werden. Mög- liche Fachwerkstätten finden Sie unter www.lesswire.de. Wi4U pro | Quick Start Guide... -
Seite 6: Installation Der Antennen Und Kabelverlegung
Es wird empfohlen, die passenden LTE-Dachantennen bzw. Scheibenklebeantennen zu verwenden. Hinweise zu passenden LTE-Antennen gibt Ihnen Ihr Fachhändler bzw. finden Sie unter www.lesswire.com. Bitte beachten Sie, dass die Antenne auf Ihr Fahrzeug abgestimmt ist. Die Verwen- dung ungeeigneter Antennen bzw. falscher Installation kann die Leistung Ihres LTE- Routers maßgeblich beeinflussen. -
Seite 7: Montage Wi4U Lte-Router
Vor der Befestigung schließen Sie bitte alle Anschlusskabel gemäß obiger Zeichnung am Wi4U LTE-Router an. Der Wi4U LTE-Router ist so vorkonfiguriert, dass er nur bei eingeschalteter Zündung in Betrieb ist. Die Start-Up-Zeit beträgt ca. 30 Sekunden. Wi4U pro | Quick Start Guide... -
Seite 8: Sofort-Inbetriebnahme
Sofort-Inbetriebnahme 1. SIM-Karte wie in Abb. rechts in den SIM-Karteneinschub einlegen. 2. Zündung.einschalten. Wi4U wird gestartet (Power-LED und WLAN-LED leuchten). 3. Verbindung zum Wi4U über WLAN herstellen. Der Wi4U ist vorkonfiguriert mit folgenden Einstellungen: SSID (Netzwerkname) WPA (TKIP) / WPA2 (AES) (WLAN-Schlüssel) Die gerätespezifischen Einstellungen befinden sich auf der Rückseite dieses Manuals sowie auf der Geräteunterseite. - Seite 9 Einloggen auf dem Wi4U-Gerät durch Starten des Internet Browsers Eingabe der Adresse http://192.168.1.1 Auswahl des Menüpunkts Einstellungen Eingabe des System-Passworts: admin Im Untermenüpunkt Internet können Sie APN und bei Bedarf im erweiterten Menü die weiteren Einstellungen eintragen und speichern Wi4U pro | Quick Start Guide...
- Seite 10 Roaming ist per Standard-Einstellung deaktiviert. Eine Veränderung der Einstellung kann wie folgt vorgenommen werden: Verbinden mit dem Wi4U über WLAN Einloggen auf dem Wi4U-Gerät durch Starten des Internet Browsers Eingabe der Adresse http://192.168.1.1 Auswahl des Menüpunkts Einstellungen Eingabe des System-Passworts: admin Im Untermenüpunkt Internet können Sie Roaming aktivieren Ihr Router ist jetzt betriebsbereit (LED Mobilfunk leuchtet) für den mobilen Internetzu- griff und die Startseite des Routers wird angezeigt.
-
Seite 11: Anzeigen
Neustart wieder normaler Blinkcode (für die Dauer des Udates) WLAN und Mobilfunk blinken gleichzeitig rot Rücksetzen gleichzeitig rot blinkend, auf Fabrik- auf für einen Zeitraum von 10 Sekunden jeweils 1 Hz einstellungen (über 10 Sekunden) Wi4U pro | Quick Start Guide... -
Seite 12: Media Server
Media Server Der Wi4U LTE-Router enthält einen integrierten Medienserver. Über WLAN verbun- dene Endgeräte können sich vom Router Medieninhalte auf Ihr Endgerät streamen lassen. Das Gerät unterstützt DLNA (Digital Living Network Alliance). Medieninhalte von USB-Datenträger Schließen Sie einen USB-Datenträger, der die gewünschten Medien-Dateien enthält, an der frontseitigen USB-Buchse 3 oder an der rückseitigen USB-Buchse an. -
Seite 13: Zugriff Über Upnp
1. Stellen Sie ggf. von Ihrem Endgerät eine WLAN-Verbindung zum Router her (siehe Kapitel Sofort-Inbetriebnahme). 2. Starten Sie auf Ihrem Endgerät eine geeignete UPnP-fähige App. 3. Greifen Sie über den Netzwerknamen des Gerätes auf dessen Medien-Dateien zu. Wi4U pro | Quick Start Guide... -
Seite 14: Einstellungen
Einstellungen Im Menü Einstellungen konfigurieren Sie den Wi4U LTE-Router, seine WLAN- und mobile Internetverbindung. Stellen Sie von Ihrem Endgerät eine WLAN-Verbindung zum Router her. Starten Sie den Internet Browser auf Ihrem Endgerät und geben Sie die Adresse http://router.wi4u ein. Das Menü Einstellungen ist passwortgeschützt. Sie werden zur Eingabe eines Pass- wortes aufgefordert. -
Seite 15: Sprache
Standardmäßig wird hier der Name Ihres Providers verwen- det. Der Verbindungsname kann manuell verändert werden. Zugangspunkt (APN) Geben Sie hier den Zugangspunkt (APN) Ihres Providers an. Der Zugangspunkt ermöglicht dem Router automatisch eine mobile Internetverbindung herszustellen. Wi4U pro | Quick Start Guide... -
Seite 16: Authentisierung
SIM-Profile Der Wi4U versucht die Zugangseinstellungen automatisch anhand Ihrer SIM-Karte zu ermitteln. Klicken Sie auf den Button Profile und wählen Sie anschließend aus den dem Router bekannten APN-Einstellungen die geeignete aus. Der Router speichert diese im SIM-Karten-Profil. Sie können diese Einstellungen jederzeit manuell verändern. -
Seite 17: Wlan
Fall ist das WLAN-Netz nicht mehr sichtbar. Netzwerkform Wählen Sie hier den gewünschten WLAN-Standard aus. Region Hier können Sie die regulatorische Domain (EU, US, Japan) festlegen. Abhängig von der Region sind bestimmte Kanäle ein/ausgeblendet. Wi4U pro | Quick Start Guide... -
Seite 18: Netzwerkschlüssel
Kanal Hier können Sie wählen, auf welchem Kanal der integrierte WLAN-Access-Point des Wi4U LTE-Routers senden soll. Standard-Einstellung: Kanal 1 Verschlüsselung Sie können hier auswählen, mit welcher Verschlüsselung Ihr Wi4U-Router arbeitet. Standard-Einstellung: WPA & WPA2 gemischt Netzwerkschlüssel Hier können Sie den Netzwerkschlüssel eingeben. Den Standard-Schlüssel finden Sie auch auf der Unterseite des Wi4U-Routers und auf der letzten Seite dieses Quick- Start-Guides. -
Seite 19: Kaskadierung
Hier können Sie die Kaskadierungsfunktion aktivieren bzw. deaktivieren. Kaskadierungsverhalten Hier können Sie einstellen, ob das Gerät als Basisstation (Master) oder Repeater (Slave) dienen soll. Public Hotspot Zur Einrichtung Ihrers Routers als Public Hotspot wählen Sie bitte Einstellungen / Public Hotspot. Wi4U pro | Quick Start Guide... -
Seite 20: Systemeinstellung
Hier können Sie folgende Einstellungen vornehmen: Hotspot aktivieren Hier können Sie die Hotspotfunktion aktivieren bzw. deaktivieren. Anbieter Hier können Sie den Hotspot-Provider auswählen. Hotspot Name Hier können Sie den Namen Ihres Public Hotspot einstellen (Name und Passwort erhalten Sie von Ihrem Public Hotspot Provider). Hotspot Passwort Hier können Sie das Passwort Ihres Public Hotspot einstellen (Name und Passwort erhalten Sie von Ihrem Public Hotspot Provider). - Seite 21 Gerät zurücksetzen Hier können Sie den Wi4U LTE-Router neu starten (Option System-Reset: Alle Einstel- lungen bleiben erhalten) oder die Firmware des Gerätes zurücksetzen (Option Rück- setzen auf Werkseinstellungen: Alle Einstellungen werden auf Werkseinstellungen zurückgesetzt). Wi4U pro | Quick Start Guide...
-
Seite 22: Gerätesoftware-Aktualisierung
Gerätesoftware-Aktualisierung Wählen Sie den Menüpunkt Einstellungen / Update. Hier können Sie folgende Einstellungen vornehmen: Automatisch Klicken Sie Auf Update prüfen, um zu prüfen ob auf dem Update-Server aktualisierte Software für das Gerät vorliegt. Falls ja können Sie das Update direkt auf das Gerät herunterladen. -
Seite 23: Logout
Sie den Menüpunkt Einstellungen / Logout. Die Startseite bzw. die Passworteingabe wird angezeigt. Das Menü Einstellungen bzw. die gesamte Bedienoberfläche des Gerätes wird auto- matisch gesperrt, wenn für längere Zeit keine Einstellungen vorgenommen wurden. Wi4U pro | Quick Start Guide... -
Seite 24: Wichtige Hinweise
Wichtige Hinweise Bevor Sie Ihr Gerät in Betrieb nehmen, lesen Sie diese Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Bewahren Sie diese Anleitung für spätere Fragen im Fahrzeug auf. Jede Veränderung oder Modifikation am Wi4U LTE-Router, welche nicht explizit durch eine autorisierte Zulassungsstelle als konform zu den regulatorischen Anforde- rungen freigegeben wurde, kann die Betriebserlaubnis des Geräts beenden. -
Seite 25: Betrieb Im Fahrzeug
Infrastruktur des jeweiligen Netzbetreibers, der aktuellen Signal- stärke sowie der Anzahl Nutzer in einer Funkzelle. Die Wi4U LTE-Router haben keinen SIM-Lock und können daher mit allen SIM-Karten mit Datentarif betrieben werden. Wi4U pro | Quick Start Guide... -
Seite 26: Technische Daten
2 x Fakra D bordeauxrot für LTE MIMO Fakra C blau WLAN WLAN intern Spannungsbereich 12VDC / 24VDC Spannungsverorgung Anschluss 32 PIN NanoMQS Temperatur Betrieb -40°C bis +80°C Lagerung -40°C bis +105°C Zertifizierung CE, E1, RoHS Artikelnummer AN00K01395 © lesswire AG 2014. Technische Änderungen vorbehalten. -
Seite 27: Ihre Notizen
Ihre Notizen... - Seite 28 AG Germany www.lesswire.com...
