Beschreibung der Frontplattenanschlüsse
Anschluss-
bezeichnung
Beschreibung
Wechselstrom-
Wechselstrom-Versorgungsanschluss.
versorgung
Ethernet
Ethernet-Anschluss. Das Modell IF5 muss über ein
standardmäßiges Ethernet-Kabel an das verdrahtete
Netzwerk angeschlossen werden.
Seriell
Serieller RS-232-Anschluss. Um das Modell IF5 zur
Konfiguration oder Wartung an einen Desktop-PC
anzuschließen, wird ein DB9-Nullmodemkabel
verwenden (Bestellnr. 059167).
Steuerung
GPIO (Ein-/Ausgang-Allzweckschnittstelle).
Um das Modell IF5 an den Zubehörteil
GPIO-Terminalblock anzuschließen, wird ein
standardmäßiges DB25-Kabel (Bestellnr.
236-057-001) benötigt.
Erläuterung der Rückwandanschlüsse
Das Modell IF5 wird mit Abschlusswiderständen geliefert, die in den RFID-
Antennenanschlüssen 2, 3 und 4 installiert sind. Die Abschlusswiderstände
dürfen nicht aus den Anschlüssen entfernt werden, es sei denn, es wird am
jeweiligen Anschluss eine Antenne installiert.
RFID-Antennenanschlüsse
RFID antenna ports
(4 Stellen)
(4 places)

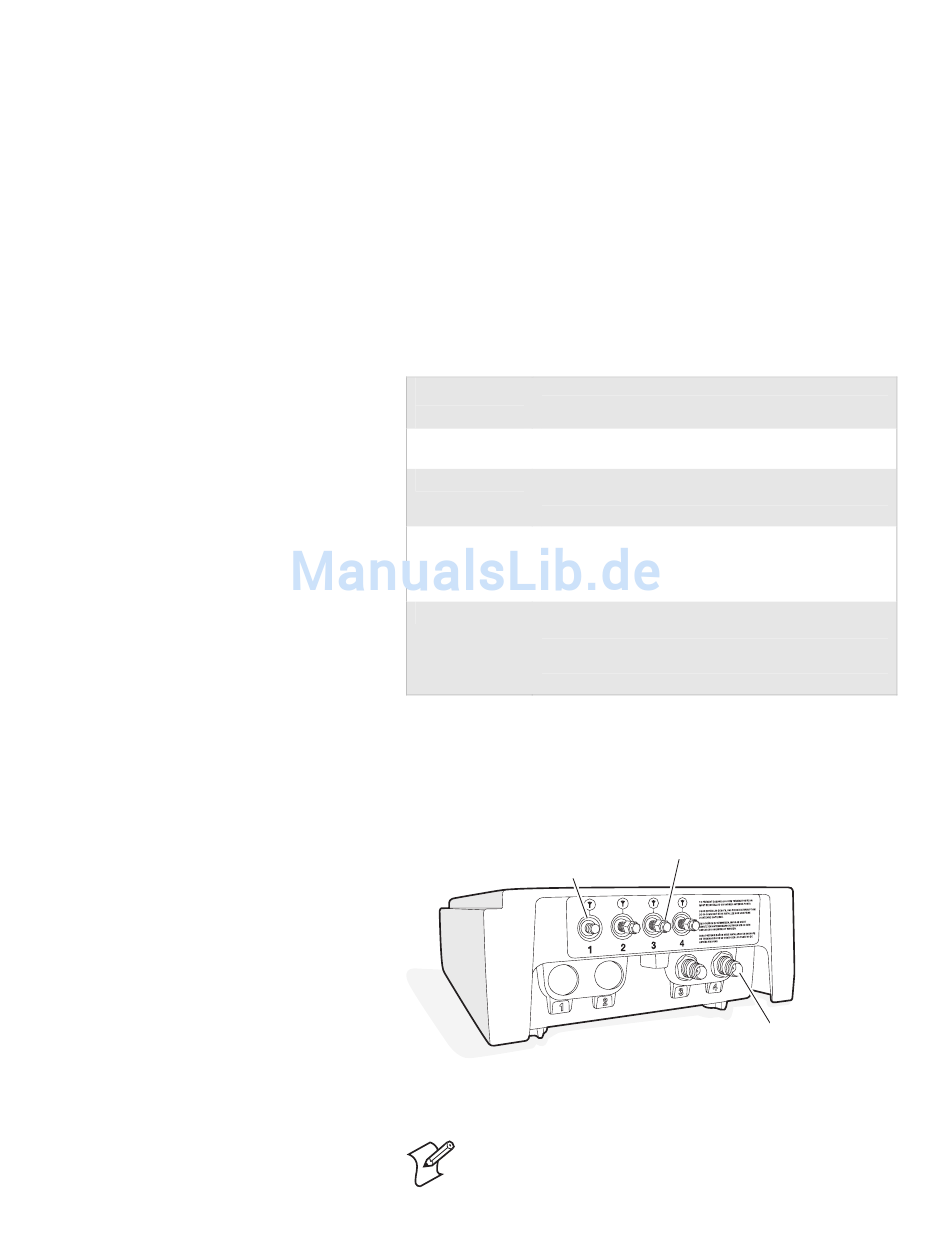

Rückwand des Modells IF5
Hinweis: Das Modell IF5 wird mit deaktivierter RFID-
Antennenanschluss-Software (Anschlüsse 2, 3 und 4) ausgeliefert.
8
Abschlusswiderstand
Terminator
802.11g-
802.11g
Antennenanschlüsse
antenna ports
(2 Stellen)
(2 places)
Kurzanleitung für IF5 RFID-Lesegerät
