Klemmenbesetzung - Note 1722/71 Installationsanleitung

2.1

KLEMMENBESETzUNG

6-Pol-Vewrbinder
SP SP NO C SA SA
}
LA
Klemmen zum Anschluss der Rufstelle
LA
}
LB
Klemmen zum Anschluss der Nebenrufstelle
LB
}
O1
Klemmen zum Anschluss der Freisprechanlagen "Slave"
O2
}
AI
Eingang Versorgungsspannung vom Netzteil
AI
}
AO
Ausgang Versorgungsspannung für Freisprechanlagen "Slave"
AO
}
K
Ausgang zum Anschluss der zusätzlichen Sirenen)
Z
6-Pol-Vewrbinder
}
SP Grau
Eingang zum Anschluss der Fühler NO Tür offen)
SP Grau
}
C Blau
Ausgang für Treppenlicht-Einschaltgeräte – max. Umschaltung 1A @ 30V
NO Blau
}
SA Grün
Ausgang für zusätzlichen Sirenen zur Meldung, ob Personen vorhanden sind (NC-Kontakt)
SA Grün
8-Pol-Vewrbinder
}
AL Gelb
Eingang zum Anschluss NC-Fühler, ob Personen vorhanden sind
AL Gelb
}
+12 Rot Ausgang zur Stromversorgung für zusätzliche Geräte (Fühler, ob Personen vorhanden sind, Überwachungskameras usw.)
0V Schwarz max. ausgegebener Strom 500mA
}
A Orange
Eingang Überwachungskamerasignal
B Weiß
T Violett Ausgang zum regelmäßigen Aktivieren der Kameras
RES Braun Ausgang, um die Umschaltung zwischen den verschiedenen Kameras zurück zu stellen
§
Nach der Montage empfiehlt es sich, die Drähte der nicht verwendeten Verbinder zu isolieren.

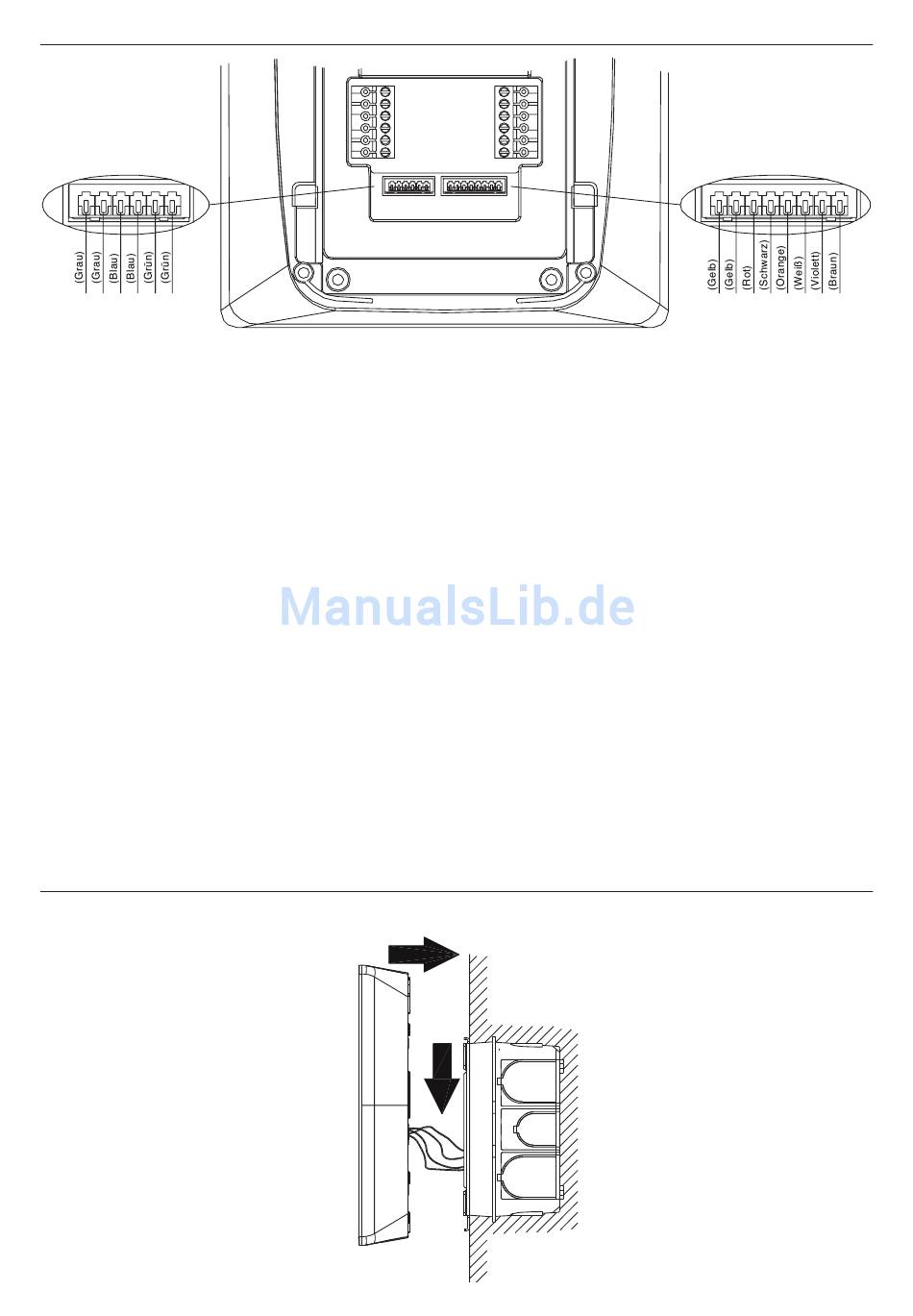

2.2 MONTAGE ABSCHLIESSEN
Um die Montage abzuschließen, befestigen Sie die Gegensprechanlage an den Bügel, wie auf den Zeichnungen gezeigt wird.

LA AI
LA AI
LB AO
LB AO
O1 K
O2 Z
1
2
8-Pol-Vewrbinder
AL AL +12 0V A B T RES
