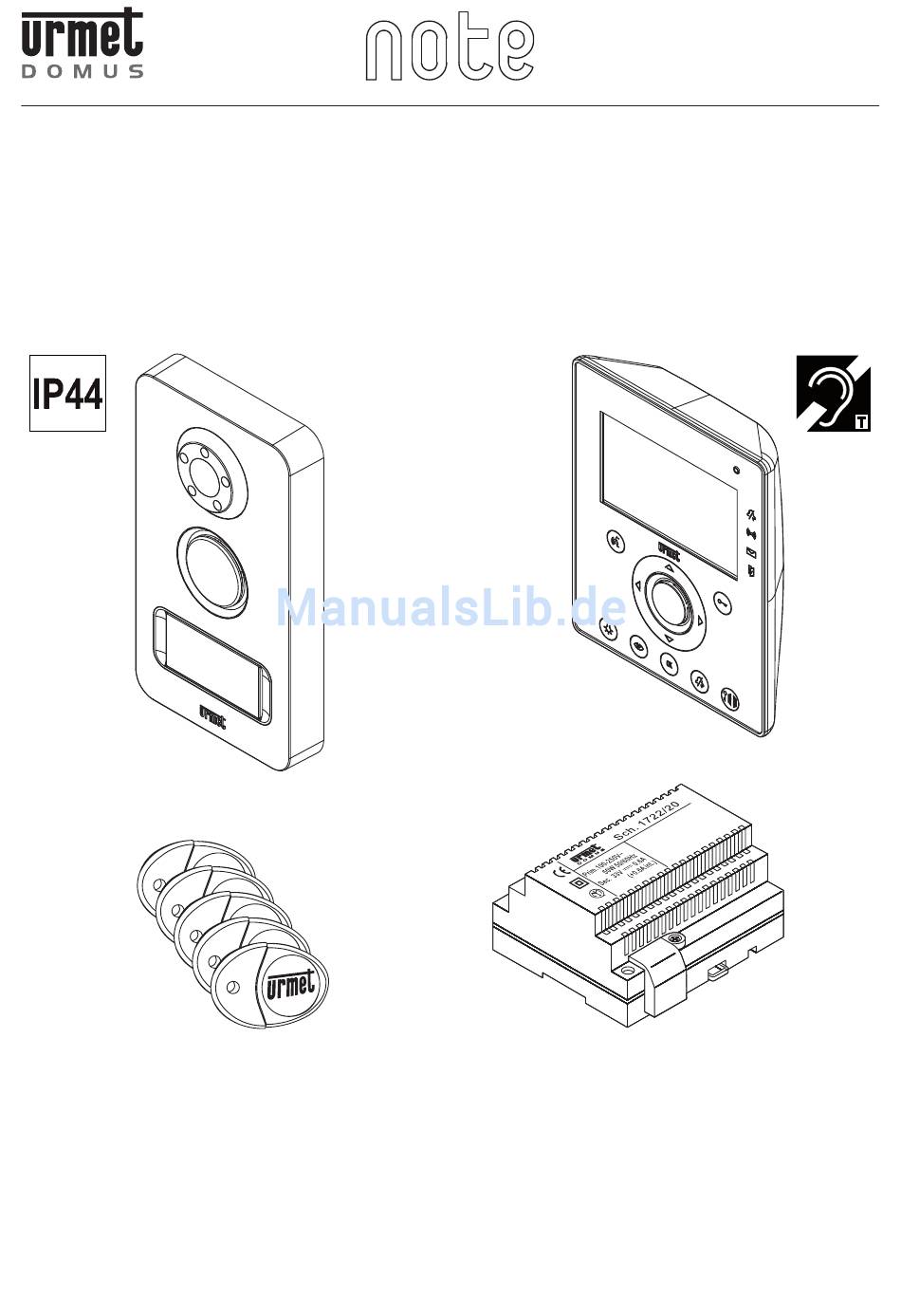

- Seite 1 Mod. 1722 DS 1722-018 LBT 8554 SET EINFAMILIEN-FARBBILDSCHIRM MIT FREISPRECHANLAGE UND BILDSCHIRM-ANRUFBEANTWORTER Karte 1722/71 INSTALLATIONSANLEITUNG...
- Seite 2 HINWEISE FÜR DEN INSTALLATEUR Lesen Sie sich die Warnungen, die in diesem Dokument enthalten sind, sorgfältig durch, da darin wichtige Angaben zur Montage- Gebrauchs- und Wartungssicherheit gemacht werden. • Die Vorrichtungen, die zum Set gehören, müssen nur für den Gebrauch vorgesehen werden, für den sie geschaffen wurden. Jeder andere Gebrauch ist als unangemessen anzusehen.
-
Seite 3: Anschluss-Blockschema
ANSCHLUSS-BLOCKSCHEMA Fühler Tür offen Hauseingangstaste zum Betätigen Master elektrisches Schloss AP1/AP2 SP/SP GND/33V AI/AI LA/LA LA/LA L1/L1 SE1/SE2 Elektrisches Schloss NO/C NO/C PRIM Vorrichtung zum Aktivieren des Treppenlicht- Türöffners Zufahrt Einschaltvorrichtung 110/230V~ MAxIMALE ENTFERNUNGEN zWISCHEN DEN EINRICHTUNGEN Kabeltyp Telefonschleife Ø 0,6 Abschnitt SYT1 (Ø... -
Seite 4: Klemmenbesetzung
KLEMMENBESETzUNG 6-Pol-Vewrbinder 8-Pol-Vewrbinder SA SA Klemmen zum Anschluss der Rufstelle Klemmen zum Anschluss der Nebenrufstelle Klemmen zum Anschluss der Freisprechanlagen “Slave” Eingang Versorgungsspannung vom Netzteil Ausgang Versorgungsspannung für Freisprechanlagen “Slave” Ausgang zum Anschluss der zusätzlichen Sirenen) 6-Pol-Vewrbinder Grau Eingang zum Anschluss der Fühler NO Tür offen) Grau Blau Ausgang für Treppenlicht-Einschaltgeräte –... -
Seite 5: Netzteil Montieren
NETzTEIL MONTIEREN Das Gerät muss in die Schalttafel oder in den Schaltschrank eingebaut werden. Wandanbaumontage Montage an DIN-Stange (6Module zu 18mm) KLEMMENBESETzUNG PRIM Eingang eingespeiste Netzspannung 110-230V~ Ausgang Versorgungsspannung für Gegensprechanlage RUFSTELLE MONTIEREN 0,8 m 85° 1,3 m 1,3 m 0,9 m 1,0 m 105°... -
Seite 6: Lautstärke Der Lautsprecher Regulieren
CLICK KLEMMENBESETzUNG Kontakt Steuerpult, Türöffner Zufahrt aktivieren – max. Umschaltung 1A @ 30V Taster Eingangsbereich Elektrisches Schloss aktivieren – max. Umschaltung 12V Max 15VA Nicht verwenden Tonleitung, Versorgung und Signal von der Gegensprechanlage “Master” zUSATzEINSTELLUNG 4.2.1 Lautstärke der Lautsprecher regulieren DS17-018... -
Seite 7: Led-Kamera Einschalten
4.2.2 Led-Kamera einschalten (Voreinstellung) 4.2.3 zeit Türöffner einstellen MONTAGE ABSCHLIESSEN Um den Montagevorgang abzuschließen, muss die Bedientafel mit der Metallabdeckung so wie auf den folgenden Zeichnungen geschlossen werden. DS17-018... -
Seite 8: Programmieren Und Betrieb
PROGRAMMIEREN UND BETRIEB BESCHREIBUNG FRONT DER GEGENSPRECHANLAGE Display Mikrofon Angabe zum Tonausschluss (Mute) Angabe zur Meldung, ob Personen vorhanden, aktiv Angabe zum Zustand der Freisprechanlagen-Anrufbeantworter und Speichermeldungen Angabe Tür steht offen und automatischer Türöffner aktiv Türöffnerknopf OSD-Menü-Navigiertaste Türöffnerknopf Zufahrt Angabe zum Tonausschluss (Mute) Taste zum Bestätigen der Dateneingabe und Einstellungen Taste zum Selbsteingabe Treppenlicht-Einschalttaste... -
Seite 9: Programmierverzweigung
PROGRAMMIERVERzWEIGUNG Drücken Sie bei Gegensprechanlage in Pausestellung die Taste und Sie bekommen Zugriff zum Programmiermenü, das hier unten abgebildet ist: PLAY Videoclip im Speicher anzeigen WIEDERGABE AUFGEZEICHNETER VIDEOCLIPS Tonmeldung im Speicher anhören WIEDERGABE SPRACHNACHRICHT Tonmeldung im Speicher aufnehmen WIEDERGABE AUFGEZEICHNETE SPRACHNACHRICHT Tastatursperre TASTATURSPERRE... -
Seite 10: Zugänge Überwachen
zUGäNGE ÜBERWACHEN 5.3.1 Speichervorgang der Verschlüsselungen NO ACTIVE ACTIVE 5.3.2 Vorgang zum Löschen der Verschlüsselungen ACTIVE NO ACTIVE 3 sec. DS17-018... -
Seite 11: Überprüfungen Und Einstellungen (Basissystem)
ÜBERPRÜFUNGEN UND EINSTELLUNGEN (BASISSySTEM) Nach der Installation und der Programmierung müssen folgende Funktionen überprüft werden. § Diese Prüfungsvorgänge, bei denen vorgesehen ist, einen Anruf zu tätigen, müssen auch von der zweiten Rufstelle aus wiederholt werden. ANRUF EMPFANGEN • Drücken Sie die Taste an der Rufstelle und prüfen Sie, ob folgende Vorgänge geschehen: •... - Seite 12 DS 1722-018 LBT 8554 FILIALI SEDE 011 MILANO - V.Gallarate 18 URMET DOMUS S.p.A. Tel. 0.80.111.7 - Fax 0.80.111.80 101 TORINO (ITALY) 000 CIAMPINO (ROMA) V.L. Einaudi 17/1A VIA BOLOGNA 188/C Tel. 0.71.07.0 - Fax 0.71.8.7 Telef. + 011..00.000 (RIC. AUT.) 8001 CASALNUOVO (NA) V.Nazionale delle Puglie Fax + 011..00.00 - Tel. 081.1.1.0 - Fax 081.1.1.0 Area tecnica 000 VIGONOVO (VE) - V.del Lavoro 71 servizio clienti + 011...810 Tel. 0.78..00 r.a. - Fax 0.78..11 00 S.GIOVANNI TEATINO (CH) - V.Nenni 17 Designed by Urmet Domus http://www.urmetdomus.com Loc. Sambuceto Tel. 08...81 Made in P.R.C. e-mail:info@urmetdomus.it Tel. 08...0 - Fax 08..1.8...
