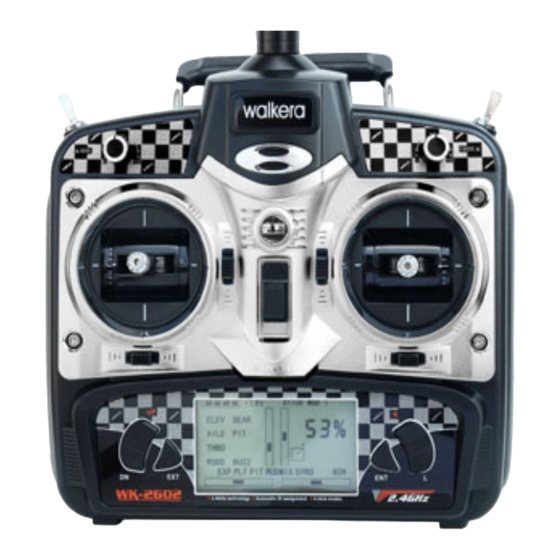

Walkera WK-2602 Handbuch
Vielen Dank, das Sie sich für den Sender WK – 2602 von Walkera entschieden
haben.
Der Sender arbeitet im 2,4 GHz-Band der digitalen „Spread" Spektrum" Modulation.
Störungen gehören hiermit der Vergangenheit an. Er passt sich im Link Prozess
selbständig an den jeweiligen Empfänger an. Der Sender ist ausschließlich mit
Walkera 2.4 GHZ Empfängern kompatibel.
Technische Daten:
Encoder: 6-Kanal-Mikro-Computer-System
Frequenz: 2,4 Spread Spektrum
Ausgangsleistung: ≤ 10 MW
Stromaufnahme: ≤ 120mA
Stromversorgung: 1.2VX8 NiCard (9.6V600mAh) or1.5VX8 AA Trockenbatterien
Impuls-Ausgang: 1050-1850Ms
01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Walkera WK-2602

Inhaltszusammenfassung für Walkera WK-2602

  • Seite 1 Walkera WK-2602 Handbuch Vielen Dank, das Sie sich für den Sender WK – 2602 von Walkera entschieden haben. Der Sender arbeitet im 2,4 GHz-Band der digitalen „Spread" Spektrum“ Modulation. Störungen gehören hiermit der Vergangenheit an. Er passt sich im Link Prozess selbständig an den jeweiligen Empfänger an.

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Der Sender ist nicht für Kinder unter 14 Jahren geeignet. Die Fernsteueranlage darf technisch nicht verändert oder umgebaut werden. Funkferngesteuerte Modelle sind kein Spielzeug und sind nicht für Kinder unter 8 Jahren geeignet. Der Betrieb für Kinder und Jugendliche unter 14 Jahren sollte nur unter Aufsicht stattfinden. Überprüfen Sie bitte vor Inbetriebnahme die Funktionssicherheit Ihres Modells und der Fernsteueranlage.
  • Seite 3 Übersicht und Anordnung der Steuerelemente Die Rückseite der WK-2602...

  • Seite 4: Tastenfunktionen

    +R und L- hiermit werden die Werte verändert ( aufwärts abwärts ) Längenverstellung des Steuerknüppels Die WK-2602 verfügt über einen in der Länge einstellbaren Steuerknüppel. Verwenden Sie einen 2mm Inbusschlüssel um die Madenschraube zu lockern. Sichern Sie die eingestellte Länge durch Feststellen der 2mm Madenschraube.
  • Seite 5 Mode Wechsel Der Sender lässt sich leicht von Mode 2 (Gas Links) nach Mode1 (Gas Rechts) oder umgekehrt umbauen. Zum Umbau ist ein Öffnen des Senders notwendig. Bemerkung: Um einen Garantieverlust zu vermeiden, informieren Sie bitte vor dem Umbau ihren Händler. Umbau von Mode 2 nach Mode 1: Öffnen Sie den Sender vorsichtig, in dem sie die Schrauben auf der Rückseite entfernen.
  • Seite 6 Einstellungen der Modes Empfänger Typ Mit der WK2602 sind 6 CH Empfänger von Walkera verwendbar, Für den Betrieb von 4CH Helikoptern schalten Sie auf den WK2402 Sender Mode um. Installieren Sie den Empfänger im Modell. Bei Elektromodellen oder Helikoptern sollte ein dickes, doppelseitiges Klebeband verwendet werden, um den Empfänger zu platzieren.

  • Seite 7: Setup Funktion Menü

    1.0 Setup Funktion Menü Beim Einschalten des Senders hören sie einen Bestätigungston gefolgt von 4 laufenden Balken auf dem Display. Das ist die Bindungsphase. Innerhalb dieser Phase sollten Sie den LiPo mit dem Helikopter verbunden haben. Sobald die Balken verschwunden sind, ist die Bindungsphase vollzogen, welches durch einen Ton bestätigt wird.

  • Seite 8: Taumelscheiben-Typ

    2.0 Taumelscheiben-Typ Taste ENT > Taste Up oder DN > Taste R oder L > Taste ENT > Taste EXT Drücken Sie die Taste ENT, anschließend UP oder DN, um die Taumelscheibe auszuwählen. Drücken Sie dann R oder L, um das gewünschte Taumelscheibe auswählen.
  • Seite 9 3.0 Reverse (Servorichtungsumkehr) Die Servoumkehrfunktion ermöglicht Ihnen den Servoweg elektronisch umzukehren (Servorichtungsumkehr). Sollte ein Servo in die falsche Richtung ausschlagen, können Sie dieses hier nun umkehren. 3.1 ELEV Reverse-Setup: Taste ENT > Taste Up oder DN >ELEV> Taste R oder L > Taste ENT > Taste EXT Drücken sie die Taste ENT, der Stick Mode blinkt.
  • Seite 10 3.3 THRO reverse setup Taste ENT > Taste up Oder DN >THRO> Taste R Oder L > Taste ENT > Taste EXT Drücken sie die Taste ENT, der Stick Mode blinkt. Gehen Sie mit der Taste Up oder DN bis zum Menüepunkt THRO. Wenn dieser blinkt, sind sie im Menü Buzzer.THRO. Mit der Taste R oder L können Sie nun NOR oder REV auswählen.
  • Seite 11 3.5 GEAR reverse setup Taste ENT > Taste Up oder DN >GEAR> Taste R oder L > Taste ENT > Taste EXT Drücken sie die Taste ENT, der Stick Mode blinkt. Gehen Sie mit der Taste Up oder DN bis zum Menüepunkt GEAR. Wenn dieser blinkt, sind sie im Menü GEAR. Mit der Taste R oder L können Sie nun NOR oder REV auswählen.

  • Seite 12: Buzzer Setup

    Taste R oder L können Sie nun NOR oder REV auswählen. Drücken Sie dann ENT, um zu bestätigen. Drücken Sie EXT um zu beenden und zu speichern. 5.0 Die Exponentialfunktion Die Knöpfe der V1 und V2 der WK-2602 entsprechen jeweils den folgenden Funktionen:...

  • Seite 13: Throttle Kurve Und Servo Exponentialfunktion

    5.1 Throttle Kurve und Servo Exponentialfunktion Die Throttle Kurve und Servo Exponentialfunktion können jeweils über die V1 und V2-Regler auf dem Bedienfeld der WK-2602 angepasst werden. Das Verfahren ist wie folgt: Drücken sie die Taste ENT, der Stick Mode blinkt. Gehen Sie mit der Taste Up oder DN bis zum Menüepunkt EXP.

  • Seite 14: Einstellung Für Kunstflug Drossel Kurven

    5.3 Einstellung für Kunstflug Drossel Kurven Schalten sie den Flugschalter in den 3D-Flugmodus. Wenn sie Regler V1 auf (+) drehen, ist die Kurve V-förmig und die mittlere Gasstellung ist 60%. Drehen sie Regler V1 bis zum Ende von (+) bewegt sich die Kurve bis zum Maximalbereich von 80% Gas.

  • Seite 15: Anpassung Für Servo-Exponentielle

    5.4 Anpassung für Servo-exponentielle Beim Drehen von Regler (V2) auf (0 ), ist die Kurve linear (Fig. 1). Beim Drehen von Regler (V2) bis zum Ende von (+) wird es eine exponentiale Gaskurve (Fig. 2). Wenn man Regler (V2) bis zum Ende von ( - ) dreht, verändert sich die Gaskurve zu einer Entgegengesetzten Exponentialkurve.

  • Seite 16: Kompatibilität Einstellung Für Exponentialfunktion

    5.5 Kompatibilität Einstellung für Exponentialfunktion Beim Fliegen von Walkera Hubschraubern ohne EXP Funktion finden Sie in der folgenden Einstellung Methode, um alle ELEV AILE und RUDD Erfahrung EXP Funktion: Drücken Sie die Taste ENT, anschließend drücken Sie UP oder DN, bis der Menüpunkt AUX blinkt.

  • Seite 17: Pit Anpassung

    6.0 PIT-Anpassungen an der WK-2602 können die Parameter für PIT (Pitch) und PLT (Servo Weg Einstellung) angepasst werden. Das Verfahren ist wie folgt: Drücken Sie ENT, drücken Sie UP oder DN bis PLT / PIT erscheint. sowohl die PLT / PIT und wie auch der aktuelle Status OFF blinken. Wenn Sie die PIT/PLT anpassen möchten, drücken Sie R oder L, um von OFF auf ON zu schalten.

  • Seite 18: Anpassung Der Gyro Empfindlichkeit

    ENT, um zu bestätigen. Drücken Sie EXT zum beenden. 8.0 Einstellung für die Kompatibilität WK-2602 ist mit 4CH Sendern WK-2401 und WK-2402 sowie der 6CH Fernsteuerung WK-2601 kompatibel. Gehen Sie wie folgt vor: Drücken Sie ENT. Drücken Sie UP oder DN bis zum Punkt 6CH. Soll diese kompatibel mit WK-2401 und WK-2402 sein, drücken Sie R oder L bis ein...

  • Seite 19: Flight Mode

    Wenn Sie im normalen Modus fliegen, setzen Sie den Schalter (rechts oben) auf Position N, wenn Sie im Kunstflug-Modus fliegen, stellen Sie diesen auf Position 1. Die Wichtig! WK-2602 gibt einen Alarmton aus, wenn sich der Schalter beim Einschalten im Kunstflug Mode befindet. Schalten Sie den Flug-Modus Schalter...
