Hinweis: Stecken Sie jeweils nur ein Kabel in jede „COM"-Anschlussbuchse. Wenn mehr als
ein gemeinsames Kabel erforderlich ist, verbinden Sie mehrere zu einem, sodass nur ein
Kabel in jede der zwei „COM" Anschlussbuchsen führt. Schützen Sie die Kabelverbindung
mit einer Kabelbuchse.
C. Verbinden des Pumpenstartrelais und Masterventils
Dieser Beregnungscomputer ermöglicht es dem Hauptventil und dem Pumpenstartauslöser zu
arbeiten, wann immer eine Station eingeschaltet ist
Hinweis: Wenn Sie eine Pumpe vom Beregnungscomputer aus aktivieren, müssen Sie
zunächst einen Pumpenstartrelais erwerben.
Vom Pumpenstartaulöser (oder Hauptventil); verbinden Sie ein Kabel mit der „PUMP"-
Anschlussbuchse und das andere Kabel mit der „COM"-Anschlussbuchse.
Sobald alles mit der Docking-Station verbunden ist, können Sie den Beregnungscomputer
wieder auf die Docking-Station schieben.
5. Montage der Halterung für die Fernbedienung
• Verwenden Sie die Montagevorlage (mitgeliefert) um die zwei Bohrpunkte an der
Wand zu markieren. Bohren Sie dann an den Markierungen Löcher für die Schrauben.
Gebrauchen Sie wenn nötig die Dübel in Putz und Mauerwerk. (Die Halterung kann
überall angebracht werden und muss sich nicht in der Nähe des Beregnungscomputers
befinden.)
• Platzieren Sie die Halterung für die Fernbedienung so an der Wand, das die Löcher in
der Halterung und die Bohrlöcher übereinander liegen.
• Schrauben Sie die Halterung mit den beiliegenden Schrauben an die Wand.

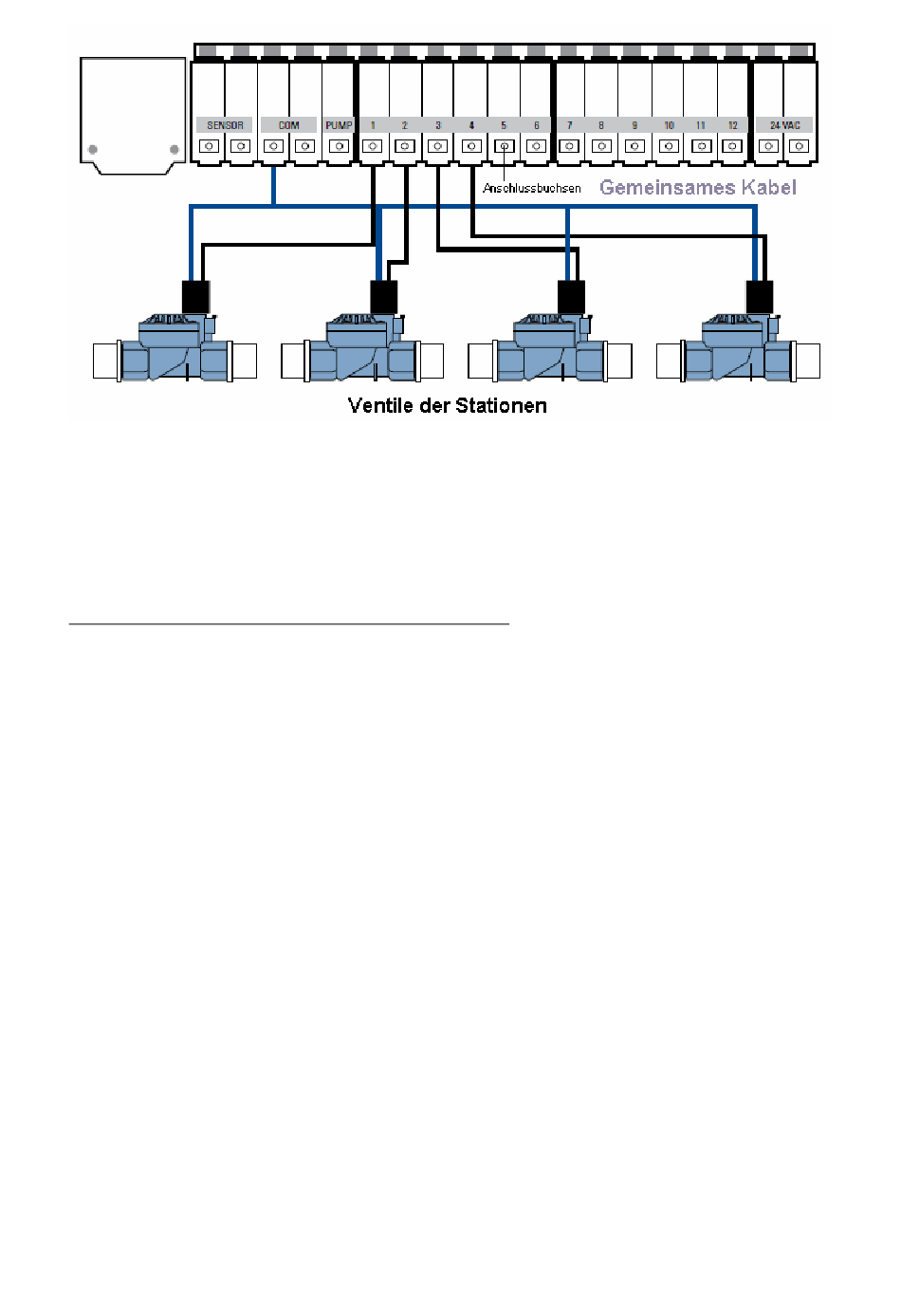

Abb. 5: Verbinden der Regnerkabel
