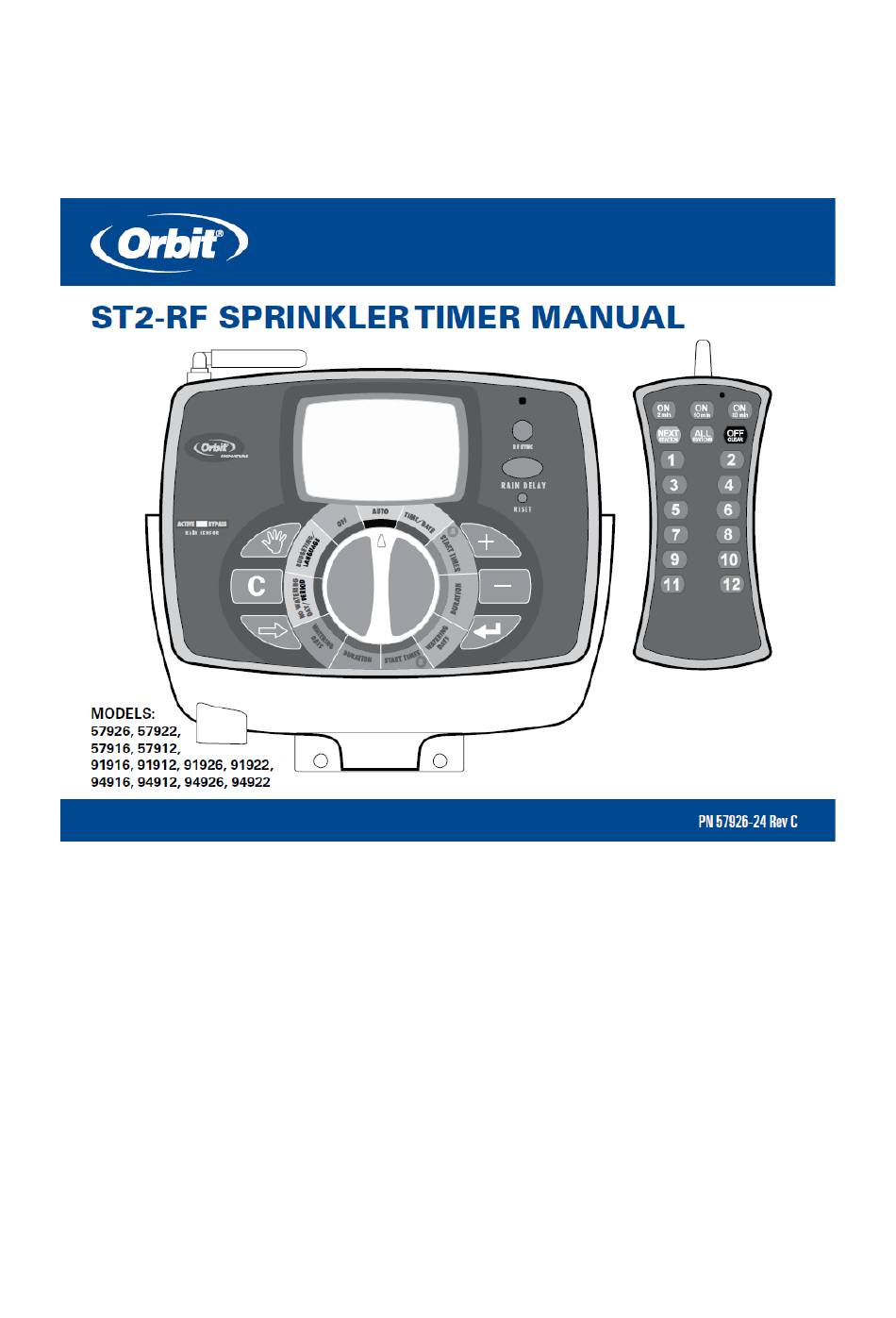

Handbuch zum STF-RF Beregnungscomputer
Inhaltsverzeichnis
1.
Einleitung............................................................................................................................ 2
2.
Gerät in Betrieb nehmen ..................................................................................................... 4
3.
Beregnungscomputer einstellen .......................................................................................... 6
4.
Benutzung der Fernbedienung .......................................................................................... 12
5.
Benutzung des optionalen Regen-Frost Sensors............................................................... 13
6.
Montage der Halterungen für Beregnungscomputer und Fernbedienung......................... 13
7.
Diagnose von Fehlern im Kreislauf .................................................................................. 17
8.
Verzeichnis von Fachbegriffen ......................................................................................... 18
9.
Problembehandlung .......................................................................................................... 19
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Orbit STF-RF

  • Seite 1 Handbuch zum STF-RF Beregnungscomputer Inhaltsverzeichnis Einleitung..........................2 Gerät in Betrieb nehmen ..................... 4 Beregnungscomputer einstellen ..................6 Benutzung der Fernbedienung ..................12 Benutzung des optionalen Regen-Frost Sensors............... 13 Montage der Halterungen für Beregnungscomputer und Fernbedienung......13 Diagnose von Fehlern im Kreislauf .................. 17 Verzeichnis von Fachbegriffen ..................

  • Seite 2: Einleitung

    1. Einleitung Danke, dass Sie sich für einen Orbit Beregnungscomputer entschieden haben, dem fortschrittlichsten und vielseitigsten Steuerungsgerät, das es gibt. Die Orbit Entwickler haben die neuesten technischen Entwicklungen verbunden mit einem innovativen Display um ein Steuergerät zu erhalten, das zu jedem Bedarf bei der Bewässerung passt.
  • Seite 3 Sichere Speicherung der Programmierinformationen im langfristigen Speicher Alle Programmierinformationen für Programm A und B werden unbestimmt gespeichert im langfristigen Speicher (EEPROM) und im internen Speicher. Dieses hochmoderne Merkmal bedeutet, dass Ihr Programmiertes nicht verloren geht oder gelöscht wird, falls der Strom ausfällt oder die Batterien leer sind.

  • Seite 4: Gerät In Betrieb Nehmen

    RF Sync Ermöglicht es dem Beregnungscomputer mit einem neuen ferngesteuerten oder kabellosen Sensor zu synchronisieren. Rain Delay Drücken Sie diese Taste einmal im Modus „Auto“ um zuzugreifen auf die Option zur Regenverzögerung. Hinweis: Das Drücken dieser Taste führt Sie auch zur Spracheinstellung und zu den Perioden ohne Bewässerung wenn sie sich im entsprechenden Modus (Wählscheibe) befinden.

  • Seite 5: Aktivieren Der Batterien

    • die bevorzugte Sprache einzustellen • das Datum und die Uhrzeit einzustellen • den Bewässerungsplan festzulegen Aktivieren der Batterien • Schieben Sie die Docking-Station vom Beregnungscomputer um Zugang zum Batteriefach zu haben. • Öffnen Sie das Batteriefach, indem Sie den Deckel in Pfeilrichtung vom Batteriefach schieben.
  • Seite 6 • Drücken Sie die WEITER Taste, bis die verlangte Sprache auf dem Display erscheint. • Beenden Sie den Sprach-Modus, indem Sie die Wählscheibe drehen oder die RAIN DELAY-Taste drücken. Datum und Uhrzeit einstellen Wenn dies das erste Mal ist, dass der Beregnungscomputer programmiert wird, drücken Sie den kleinen, versenkten RESET-Knopf.
  • Seite 7 Startzeiten einstellen Wichtig: Mehrfache Startzeiten in Programm A wiederholen das Bewässerungsprogramm. Allgemein ist nur eine Kreislaufstartzeit für jedes Programm (A und B) erforderlich. Startzeiten beziehen sich nicht auf die individuellen Stationen! • Drehen Sie die Wählscheibe in die Position START TIME des Programms, das Sie bearbeiten möchten (A oder B).
  • Seite 8 Bewässerung einstellen – Gerade Tage • Drücken Sie die WEITER Taste bis „EVEN“ aufblinkt. • Drücken Sie die ENTER Taste. Ein Wassertropfen erscheint über „EVEN“. • Sie können den EVEN- Modus deaktivieren, indem Sie die LÖSCHEN Taste • Drücken oder einen anderen Modus auswählen. Der Wassertropfen verschwindet. Bewässerung einstellen –...
  • Seite 9 Bewässerung verboten, oder Sie möchten nicht, dass ihre Kinder nass werden, wenn sie zur Schule gehen.) Hier lesen Sie, was zu tun ist: • Drehen Sie die Wählscheibe in die Position NO WATERING DAY/PERIOD. • Drücken Sie die RAIN DELAY - Taste.
  • Seite 10 Taste. Andernfalls beendet der Beregnungscomputer den „TEST ALLE“ Modus, nachdem alle Stationen eine Minute lang gelaufen haben. Manuelle Bewässerung: Alle Stationen Mit der „MANUELL ALLE“ Funktion können Sie die Bewässerungsstationen jederzeit manuell einschalten. • Drehen Sie die Wählscheibe in die Position AUTO und drücken Sie die HANDBUCH...
  • Seite 11 Jede Station wird nun der Reihe nach bewässert für die Dauer, die in Programm B eingestellt ist. Um schneller fortzufahren mit der nächsten Station, drücken Sie WEITER Um diesen Prozess abzubrechen, bevor die manuelle Bewässerung beendet ist, drücken Sie LÖSCHEN .

  • Seite 12: Benutzung Der Fernbedienung

    4. Benutzung der Fernbedienung Hinweis: Der Beregnungscomputer akzeptiert die Anweisungen des Fernsteuerungssystems nur, wenn sich die Wählscheibe in der Position AUTO oder befindet. (Falls sich die Wählscheibe in einer anderen Einstellung befindet, werden die Anweisungen des Fernsteuerungssystems im Speicher gemerkt und ausgeführt, sobald die Wählscheibe in die Position AUTO gedreht wird.)

  • Seite 13: Operationen Der Fernsteuerung Abbrechen Und Steuerung Wieder Dem Beregnungscomputer Übergeben

    Nummern drücken. Der Beregnungscomputer bewässert immer der Reihe nach von der niedrigsten bis zur höchsten Nummer.) • Drücken Sie ON „X“ MIN um diese Station für die gewünschte Anzahl Minuten („X“) zu bewässern. Operationen der Fernsteuerung abbrechen und Steuerung wieder dem Beregnungscomputer übergeben •...
  • Seite 14 Abb. 3: Montage der Docking-Station 2. Montage der Docking-Station • Schieben Sie den Beregnungscomputer von der Docking-Station. (Siehe Abb. 3) • Verwenden Sie die Montageschablone (mitgeliefert), markieren Sie die zwei Bohrstellen an der Wand und bohren Sie dann an den Markierungen Löcher für die Dübel und Schrauben.
  • Seite 15 Wichtig: Alle Kabel sollten mit Hilfe von Kabelbuchsen, Lötmittel oder Isolierband verbunden werden.Zurr zusätzlichen Sicherheit für wasserdichte Verbindungen können Sie eine Orbit Fettbuchse benutzen. • Verbinden Sie die übrigen Kabel von jedem Ventil mit einer freien Ader als Nullleiter • Um elektrische Risiken zu vermeiden, sollte nur ein Ventil mit jeder Station verbunden werden.
  • Seite 16 Abb. 5: Verbinden der Regnerkabel Hinweis: Stecken Sie jeweils nur ein Kabel in jede „COM“-Anschlussbuchse. Wenn mehr als ein gemeinsames Kabel erforderlich ist, verbinden Sie mehrere zu einem, sodass nur ein Kabel in jede der zwei „COM“ Anschlussbuchsen führt. Schützen Sie die Kabelverbindung mit einer Kabelbuchse.

  • Seite 17: Diagnose Von Fehlern Im Kreislauf

    7. Diagnose von Fehlern im Kreislauf Smart-Scan Sensor zur Fehlerdiagnose Ein Sensor zur Fehlerdiagnose überprüft automatisch die Anwesenheit von fehlerhaften Elektromagneten oder Kabelkurzschlüssen in einem Magnetventil während jedes Bewässerungsablaufs. Wenn eine fehlerhafte Station entdeckt wird, fährt der Beregnungscomputer mit der nächsten funktionierenden Station fort. Smart Scan erkennt außerdem Kabelkurzschlüsse der Pumpe oder des Hauptventils.

  • Seite 18: Verzeichnis Von Fachbegriffen

    8. Verzeichnis von Fachbegriffen Begriff Definition Zeitpunkt, zu dem das Programm mit der Bewässerung des Zyklus-Startzeit Kreislaufs beginnt Hauptventil Ventil, das verhindert, dass Wasser die Ventile einzelnen Stationen erreicht Mehrere Startzeiten Merkmal, das es ermöglicht ein Programm mehrere Male am selben Tag auszuführen Programm (A oder B) Plan für eine Gruppe von Stationen, der das Datum und die Zeit...
  • Seite 19 Um Ihnen zu veranschaulichen, wie man den Beregnungscomputer am besten programmieren kann, kann es hilfreich sein, einen Bewässerungsplan auf Papier zu erstellen. Dies wird Ihnen helfen, die Tage, Zeiten und Dauern für die Bewässerung jeder Station aufzustellen. 1. Schreiben Sie für jede Station (oder jedes Ventil) den Bewässerungsort, den Regnertyp und die zu bewässernden Pflanzenarten auf.
  • Seite 20 Keine Station schaltet 1. Transformator ist defekt oder ist nicht Prüfen Sie die Verbindungen sich ein. korrekt verbunden. und den Ausgang, ersetzen Sie den Transformator, falls kein A/C Netzstrom vorhanden ist. 2. Der Beregnungscomputer ist nicht die Überprüfen Sie die Startzeit und ganze Zeit in der Docking-Station.
