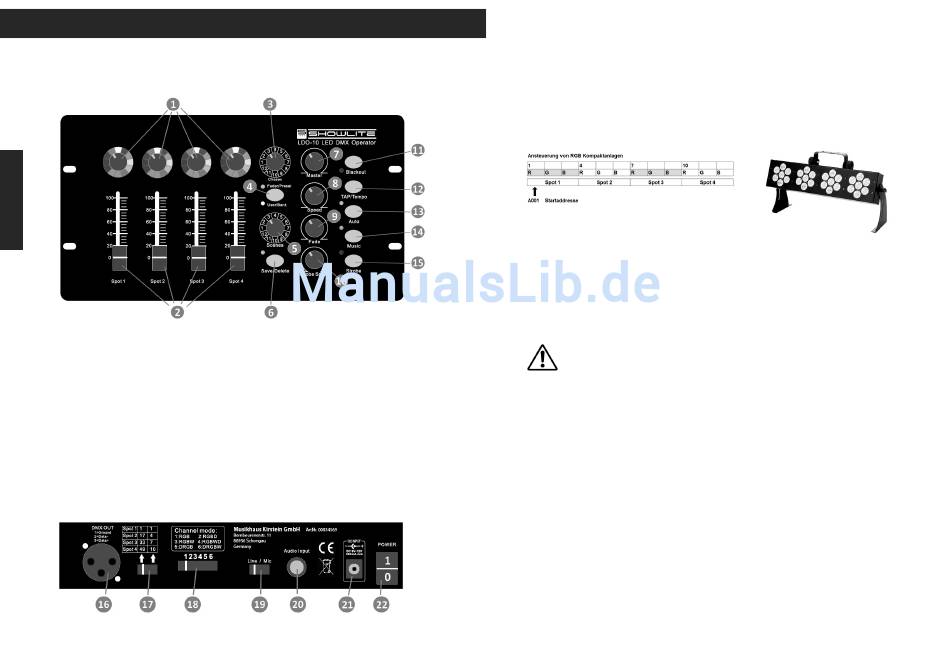

1.1. Front Panel
E
N
G
L
I
S
H
1. Color LED Spot 1-4
2. Dimmer Fader Spot 1-4
3. Caser/Bank (12 settings)
4. Preset/User bank select
5. Scene select (12 settings)
6. Save/Delete
7. Master Dimmer
8. Chaser speed control
1.2. Rear Panel
9. Fade time control
10. Strobe speed control
11. Blackout (Standby, all LEDs off)
12. Push button Tap/Tempo
13. Mode button: Auto
14. Mode button: Music (sound control)
15. Mode: Strobe
DMX Adressierung für den Betrieb von RGB Kompaktanlagen:
Stellen Sie den Wahlschalter für die DMX-Startadressen (17) auf die Position (1/4/7/10).
Das Gerät ist ebenfalls geeignet um Kompaktanlagen mit vier eingebauten RGB LED-
Scheinwerfern (z.B. Showlite WW-28X3W o.ä.) anzusteuern. Wählen sie
Auswahlschalter (18) Schalterstellung 1 (RGB) und schalten Sie den DMX Controller mit
AN/AUS Schalter (22) ein. Adressieren sie die Kompaktanlage auf A001. Die Bedienung
und alle Funktionen des DMX Controllers wirken jetzt auf die internen Scheinwerfer Spot 1-
4 der Kompaktanlage.

3. Bedienung

Der Showlite LDO-10 Led Operator arbeitet in den Betriebsarten Manuell, Automatik und
Musiksteuerung. Nach dem Einschalten ist die letzte Betriebsart aktiv (die vor dem
Ausschalten mind. 10sec aktiviert war). Die Betriebsart wählen Sie durch Tastendruck
Automatik (13) oder Musiksteuerung (14), die entsprechenden LED Anzeigen leuchten. Ist
z.B. Automatik aktiv (grüne LED leuchtet) und Sie Drücken die Taste erneut, erlischt die
LED und Sie befinden sich in Betriebsart Manuell.
In allen Betriebsarten ist die Blackout Taste (11) aktiv, wird diese gedrückt gehen
alle LED Scheinwerfer aus (Standby), die LED neben der Taste blinkt rot.
Erneutes Drücken stellt den letzten Zustand wieder her. Ebenfalls in allen
Betriebsarten ist der Master Dimmer (Helligkeitsregler) aktiv (7), dieser wirkt auf alle Spots
mit 0..100% Helligkeit.

3.1 Betriebsart manuell

Die Betriebsart Manuell dient vorrangig dazu eigene Szenen zu erstellen und
abzuspeichern. Diese werden dann im Automatikmodus oder unter der Musiksteuerung als
Chase (Lauflicht) dann hintereinander „abgespielt".
Schalten Sie den Controller in Betriebsart Manuell (siehe oben). Mit Taste (4) stellen Sie
auf User/Bank (gelbe LED leuchtet). Mit den Bedientasten können Sie nun wie folgt eine
eigene Einstellung (Szene) erstellen:
- mit den Farbwahlschaltern (1) für Spot 1-4 wählen Sie die Farbeinstellung aus
- mit den Fadern (Schieberegler) (2) stellen sie die Helligkeit der Spots 1-4 ein
Achtung: der Masterregler (7) ist permanent aktiv !
- der Regler (9) für die Fadezeit ist ebenfalls bereits aktiv, drehen Sie diesen auf
Linksanschlag, dann werden Änderungen (z.B. andere Farbe) sofort übernommen.
Je weiter sie nach rechts drehen erhöhen Sie die Fadezeit und erzielen damit
ein Überblenden.
