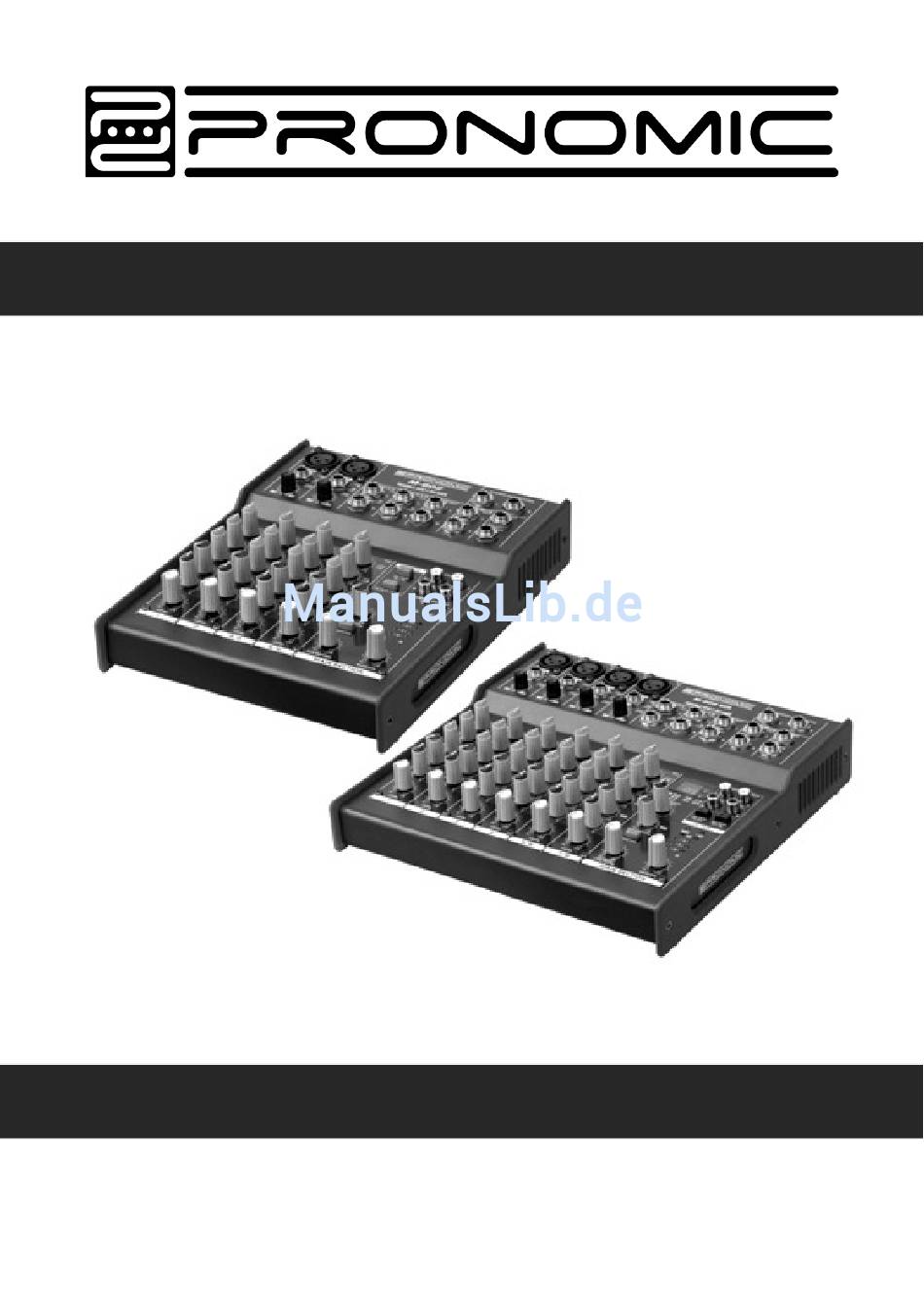

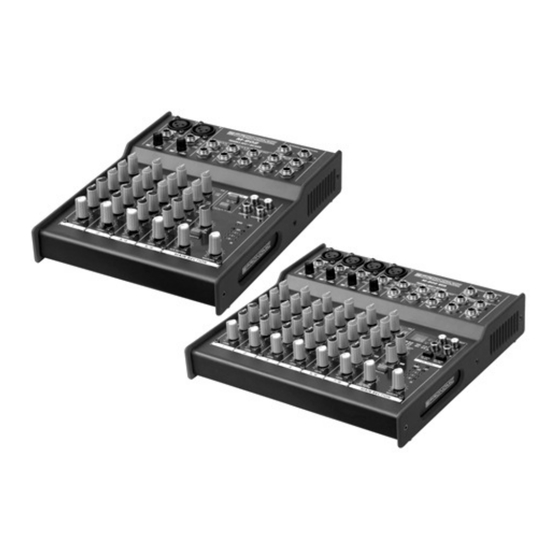

- Seite 1 Pronomic Minimixer Bedienungsanleitung 00044928 / 00044929 / 00044930 / 00044931 / 00044932 Version 06/2016...
-
Seite 2: Wichtige Sicherheitssymbole
Wichtige Sicherheitssymbole Dieses Symbol zeigt an das es gefährliche Bauteile gibt, die unter Spannung stehen. Selbst bei normalen Arbeitsbedienungen besteht die Gefahr eines elektrischen Schocks, der sogar zum Tod führen kann. Dieses Symbol erscheint in der Service Dokumentation und zeigt an, das bestimmte Bauteile nur mit den Teilen ausgetauscht werden sollten, die in der Dokumentation aus Sicherheitsgründen angegeben sind. - Seite 3 Umgebungsbedingungen Das Gerät sollte vor Feuchtigkeit geschützt werden. Es sollte nicht in der Nähe von Wasser verwendet werden, wie z.B. einer Spüle, Badewanne, etc. Vermeiden sie hohe Temperaturen, betreiben Sie das Gerät nicht in der Nähe von Hitzequellen aufgestellt wie z.B. einer Heizung oder einem Herd. Ventilation Blockieren Sie keine der Ventilationsöffnungen, dies kann zu Feuer führen.
- Seite 4 1. Einführung Herzlichen Glückwunsch! Mit dem Kauf eines Pronomic Minimixers haben Sie ein Mischpult erworben, das trotz seiner kompakten Abmessungen eine vielseitige und überzeugende Audio Performance erlaubt. Mit den Mikrofon Vorverstärkern mit Phantomspeisung, symmetrischem Line Input und einer Effektsektion sind die Mischpulte optimal für Studio- und Liveeinsatz ausgestattet.
-
Seite 5: Allgemeine Funktionen Des Mixers
1.1 Allgemeine Funktionen des Mixers Ein Mischpult erfüllt die folgenden 3 Hauptfunktionen: Signalverarbeitung: Vorverstärkung, Level Anpassung, mischen von Effekten, Frequenzen per EQ bearbeiten. Signalverteilung: Signale summieren und an die Aux Sends schicken für Effekt Processing und Monitor Mix, verteilen auf eine oder mehrere Aufnahmespuren, Endstufen, Control Room und 2-Spur Ausgänge. -
Seite 6: Bevor Sie Loslegen
1.3 Bevor Sie loslegen Ihr Mischpult wurde in der Fabrik vorsichtig eingepackt um einen sicheren Transport zu gewährleisten. Wir möchten Sie trotzdem bitten, die Verpackung und deren Inhalt sorgfältig auf eventuelle Schäden zu untersuchen, die beim Transport aufgetreten sind. Sollte das Gerät beschädigt sein, kontaktieren Sie umgehend Ihren Händler und das Versandunternehmen da ansonsten für etwaige Schäden oder einen Austausch nicht gehaftet werden kann. -
Seite 7: Bedienelemente Und Verbindungen
2. Bedienelemente und Verbindungen Dieses Kapitel behandelt Bedienelemente Ihres Mischpults. Alle Regler, Knöpfe und Verbindungen werden hier im Detail erklärt. 2.1. Mono Kanäle Bild 2.1: Verbindungen und Bedienelemente der Monokanäle... - Seite 8 MIC: Jeder Mono Eingang verfügt über einen symmetrischen Mikrofon Eingang via XLR Buchse und zuschaltbarer +48V Phantomspeisung für Kondensator Mikrofone. Die MIX Vorverstärker liefern unverzerrten und rauschfreien Gain wie man ihn von teuren externen Vorverstärkern kennt. Bitte muten Sie Ihre Anlage bevor Sie die Phantomspeisung aktivieren um Ihre Lautsprecher nicht zu beschädigen.
- Seite 9 LOW CUT Die Monokanäle sind zusätzlich mit einem steilen LOW CUT Filter ausgestattet (slope bei 18 dB/ oct, -3 dB bei 75 Hz) um ungewollte tiefe Frequenzen eines Signals zu eliminieren. FX (nicht bei M-502U) FX sends (oder AUX sends) gibt Ihnne die Möglichkeit das Signal mehrerer Kanäle zu einem „Bus“...
-
Seite 10: Stereo Kanäle
2.2 Stereo Kanäle 2.2 Stereo Line Eingänge LINE IN Jeder Stereo Kanal verfügt über 2 symmetrische 1/4“ Line Eingänge für linken und rechten Kanal. Wenn nur der linke Eingang (L) verwendet wird, ist der Kanal Mono. Stereo Kanäle sind auf Standard Line Pegel Signale ausgelegt. -
Seite 11: Anschlüsse Und Hauptsektion
Die BALANCE Einstellung bestimmt die Verhältnisse des rechten und des linken Signals zueinander bevor beide Signale an den Main Stereo Mix Bus gesendet werden. Wenn ein Kanal Mono genutzt wird, hat diese Einstellung die gleiche Funktion wie die PAN Einstellung der Mono Kanäle. LEVEL Die LEVEL Einstellung bestimmt die Lautstärke des Signals, das an den Main Mix geschickt wird. -
Seite 12: Tape Output
Der PHONE/CONTROL ROOM Regler stellt die Lautstärke der Kopfhörer und des Monitorausgangs ein. MAIN MIX Die MAIN Ausgänge sind unsymmetrische Mono Buchsen. Das Main Mix Signal wird hier mit 0 dBu ausgegeben. Der MAIN MIX Fader stellt die Lautstärke des Ausgangs ein. LIVE PA SYSTEME Falls Sie Lautsprecher Systeme ohne eingebaute Frequenzweichen nutzen, sind Aktive Frequenzweichen direkt vor der Endstufe eingebaut, welche den... - Seite 13 2.4 Hauptsektion 2.4 Monitor Kontrolle und Main Fader + 48 V Die rote +48V LED leuchtet auf, wenn die Phantomspeisung aktiviert ist. Der Phantom Schalter aktiviert die Phantomspeisung für die XLR Buchsen bei allen Mono Kanälen. Bitte schließen Sie keine Mikrofone an das Mischpult (oder die Stagebox) an, solange die Phantomspeisung aktiviert ist.
- Seite 14 POWER Die blaue Power LED zeigt an, dass die Konsole eingeschaltet ist. Level Indikator Die präzise 4-Segment Anzeige gibt einen akkuraten Überblick über den Lautstärkepegel. Level Einstellung Um die korrekten Gain Einstellungen für die Kanäle zu finden, stellen Sie bitte die Level der Eingänge so einzupegeln, dass die Signalspitzen 0 dB auf dem Level Indikator anzeigen.
- Seite 15 CD/TAPE TO CTRL ROOM Drücken Sie die CD/TAPE TO CTRL ROOM/PHONES Taste wenn Sie den 2- Spur Eingang via den CTRL ROOM OUT abhören wollen. Dies ist ein einfacher Weg Signale zu überwachen die über diesen Eingang reinkommen um sicherzustellen, dass diese korrekt ankommen. Wenn Sie ein Signal via den CD/TAPE OUTPUT aufnehmen und es gleichzeitig über den CD/TAPE INPUT abhören möchten, verwenden Sie nicht...
-
Seite 16: Anschlüsse An Der Geräterückseite
Programm Mit dem „Program“ Drehregler wählen Sie den DSP Effekt aus. Die Nummer des Presets wird blinkend im Display angezeigt. Um die Wahl des Effekts zu bestätigen drücken Sie auf den Drehregler. FX to MAIN Der FX TO MAIN-Controller leitet das Effektsignal in den MAIN MIX Signalweg. -
Seite 17: Anwendung / Anschlussbeispiel
3. Anwendung / Anschlussbeispiel... -
Seite 18: Audioverbindungen
4. Installation 4.1 Stromanschluss AC POWER IN Verbinden Sie das Stromkabel mit der 3-Pin Buchse auf der Rückseite des Mischpults. Verwenden Sie dann den mitgelieferten AC Adapter um die Konsole mit dem Stromnetz zu verbinden. Der Adapter entspricht allen gängigen Sicherheitsbestimmungen Bitte verwenden Sie nur die mitgelieferten Teile um das Gerät an den Stom anzuschließen. - Seite 19 4.1 XLR Stecker 4.2 1/4“ Mono-Stecker 4.3 1/4" Stereo-Stecker...
- Seite 20 5. Spezifikationen Mikrofon Eingänge XLR, symmetriert, diskret aufgebaut Mic E.I.N (20 Hz – 20 kHz) @ 0 Ω Quellen Widerstand -134 dB / 135.7 dB A-weighted @ 50 Ω Quellen Widerstand -131 dB / 133.3 dB A-weighted @ 150 Ω Quellen Widerstand -129 dB / 130.4 dB A-weighted Frequenzbereich <10 Hz –...
- Seite 21 EQ Mono Kanäle 80 Hz / 15 dB 2,5 kHz / 15 dB High 12 kHz / 15 dB EQ Stereo Kanäle 80 Hz / 15 dB 2,5 kHz / 15 dB High 12 kHz / 15 dB Aux sends 1/4"...
- Seite 22 Abmessungen 42mm / 32mm x 195mm x 120mm Abmessungen (H x B x T) Ca. 0,7kg Gewicht 602MP3 47mm / 37,5mm x 240mm x 184mm Abmessungen (H x B x T) Ca. 1,2kg Gewicht 802MP3 47mm / 37,5mm x 240mm x 237mm Abmessungen (H x B x T) Ca.
- Seite 23 7. Blockdiagramme M-502 USB Blockdiagramm...
- Seite 26 8. FX Parameterliste...
- Seite 27 9. Notizen...
-
Seite 28: Weee-Erklärung / Entsorgung
10. WEEE-Erklärung / Entsorgung Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
