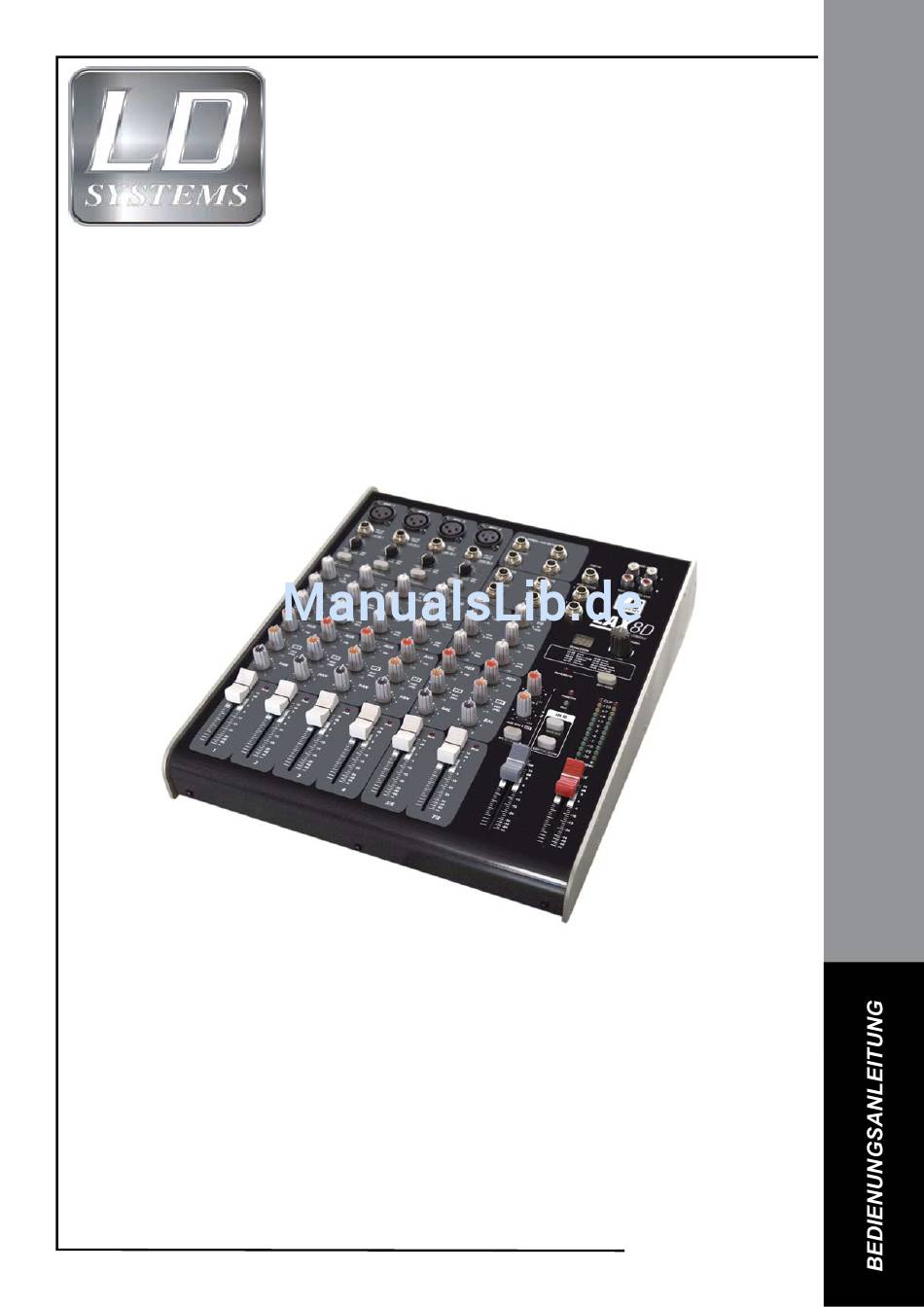

- Seite 1 BEDIENUNGSANLEITUNG LAX 8D 8-KANAL-MIXER MIT DIGITALEN EFFEKTEN www.ld-systems.com...
- Seite 2 Bitten lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig. Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbe- halten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung oder Teilen derselben ohne vorherige Genehmigung ist untersagt. LD-Systems Page 2...
-
Seite 3: Sicherheitsrelevante Symbole Und Kennzeichnungen
Sie niemals die Abdeckung, ohne den Netzstecker zu ziehen, da ansonsten das Risiko eines elektrischen Schlages besteht. Geräteabdeckungen sollten ausschließlich von qualifiziertem Servicepersonal entfernt werden. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. LD-Systems Page 3... -
Seite 4: Umgebungsbedingungen
Sorgen Sie stets dafür, dass das Gerät sauber und staubfrei ist, um einen sicheren Betrieb zu gewährleisten. Service (Wartung und Reparatur) Versuchen Sie im Servicefall nicht, das Gerät selbst zu reparieren, sondern lassen entsprechende Arbeiten von qualifiziertem Servicepersonal durchführen. Nehmen Sie keine anderen Wartungsarbeiten vor, als in dieser Bedienungsanleitung beschrieben. LD-Systems Page 4... -
Seite 5: Inhaltsverzeichnis
INHALT EINFÜHRUNG FEATURES ERSTE SCHRITTE BEDIENELEMENTE INSTALLATION UND VERKABELUNG PRESET-LISTE BLOCKDIAGRAMM TECHNISCHE DATEN LD-Systems Page 5... -
Seite 6: Einführung

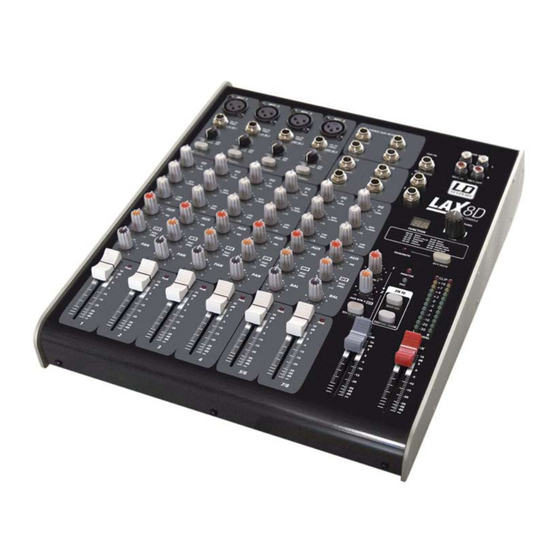

1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Audioprodukt von LD-Systems entschieden haben. Der Mixer LAX8D ist ein Kompaktmischer für den professionellen Einsatz, mit angenehmem, natür- lichem Klang und präziser Wiedergabe – ideal für Live-Auftritte, Aufnahmen und als festinstallierter PA-Mischer. -
Seite 7: Bedienelemente
4. BEDIENELEMENTE LD-Systems Page 7... -
Seite 8: Volt-Phantomspeisung
4.5 3-BAND-EQUALIZER [5] Über diesen Regler steuern Sie die hohen Frequenzen, d.h. Sie können dem entsprechenden Signal mehr Brillanz und Präsenz verleihen oder unerwünscht laute hohe Frequenzen absenken (Regelbereich -15 dB bis +15 dB, Mittenfrequenz 12 kHz). LD-Systems Page 8... - Seite 9 Über diesen Fader steuern Sie den Pegel des an die Summenausgänge (MAIN MIX) und den Recording-Ausgang (TAPE OUT) überführten Signals. 4.11 PHONES/CONTROL ROOM [11] Über diesen Fader steuern Sie den Pegel des an die Regie (CONTROL ROOM) und den Kopfhör- er-Ausgang (PHONES) überführten Signals. LD-Systems Page 9...
- Seite 10 4.16 PHANTOM-LED [16] Diese LED zeigt an, dass die Phantomspeisung aktiviert wurde. 4.17 PWR-LED (POWER) [17] Diese LED zeigt an, dass der Mixer eingeschaltet ist. 4.18 DIGITALER 24-BIT-EFFEKTPROZESSOR DISPLAY [18] Dieses Display zeigt das jeweils gewählte Effekt-Preset an. LD-Systems Page 10...
- Seite 11 An diese Klinkenbuchse können Sie einen externen Fußschalter 2-TRACK IN/OUT zur Aktivierung/Deaktivierung des integrierten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste). 4.22 PHONES [25] An diese Klinkenbuchse schließen Sie den Kopfhörer zur TAPE IN TAPE OUT Überwachung des Ausgangssignals (MAIN MIX) an. LD-Systems Page 11...
-
Seite 12: Geräterückseite
Die Summenausgänge L/R (MAIN MIX OUTPUT) sind sowohl als XLR- als auch als 6,3-mm-Klinke- nausgänge (TRS) ausgeführt, über die Sie das Haupt-Ausgangssignal an einen Leistungsverstärker überführen können. Die Steuerung des Ausgangspegels erfolgt über den MAIN MIX LEVEL-Fader (-∞ bis +10 dB). LD-Systems Page 12... -
Seite 13: Installation Und Verkabelung
- Den Klang der einzelnen Signale beeinflussen Sie über den Equalizer des jeweiligen Kanals. - Wiederholen Sie dies für alle belegten Eingangskanäle und behalten Sie dabei stets die LED- Aussteuerungsanzeige (OUTPUT LEVEL) im Auge, damit sie nicht zu stark in den roten Bereich ausschlägt. LD-Systems Page 13... -
Seite 14: Verdrahtung Der Audiokabel
1=Ground/Screen 1=Ground/Screen 3=Cold(-) 3=Cold(-) Anschluss: Symmetrische Mikrofone (unsymmetrische Anschluss: Summe L/R (unsymmetrischer Anschluss: Pol 3 Anschlüsse erfordern Verbindung zwischen Pol 1 und Pol 3) nicht verbunden) Stecker: 3-Pol-XLR male (Abbildung: Lötseite, innen) Buchse: 3-Pol-XLR (Abbildung: Lötseite, innen) LD-Systems Page 14... - Seite 15 (Ermöglicht die Nutzung des Insert-Punkts als Direktausgang, ohne Unterbrechung des eigentlichen Signalflusses.) To Processor Input Sleeve=Ground/Screen Tip=Send Signal To Channel Insert Ring=Return Signal Ring Sleeve To Processor Output "Y"-Stereokabel für Insert-Verbindungen (Erforderlich, wenn der externe Signalprozessor getrennte Buchsen für Ein- und Ausgangssignale besitzt.) LD-Systems Page 15...
-
Seite 16: Preset-Liste
Raumeffekts mit brillantem Klang 70~79 Small Room Pre-delay : 20~45ms Kombination eines modulierten Delay-Effekts Decay time : 1.5~2.9s plus Hall Flanger+Verb 80~89 Rate : 0.8Hz ~2.52Hz Hall-Effekt: Simulation eines großen Raumes Large Hall Pre-delay : 23~55ms 90~99 LD-Systems Page 16... -
Seite 17: Blockdiagramm
7. BLOCKDIAGRAMM LD-Systems Page 17... -
Seite 18: Technische Daten
USA/Kanada 100 – 120 V, ~60 Hz, Europa 210 – 230 V, ~50 Hz Großbritannien/Australien 240 V, ~50 Hz Leistungsaufnahme: 18 W Physikalische Daten Abmessungen (BxTxH): 352 x 272 x 80/40 mm Gewicht: 3,4 kg ohne Netzadapter LD-Systems Page 18... - Seite 19 Notizen: LD-Systems Page 19...
- Seite 20 All rights reserved to Adam Hall. All features and content might be changed without prior notice. Photocopying, translation, or reproduction of any part of this manual without written permission is forbidden. Copyright 2007 Adam Hall GmbH LAX 8D...
