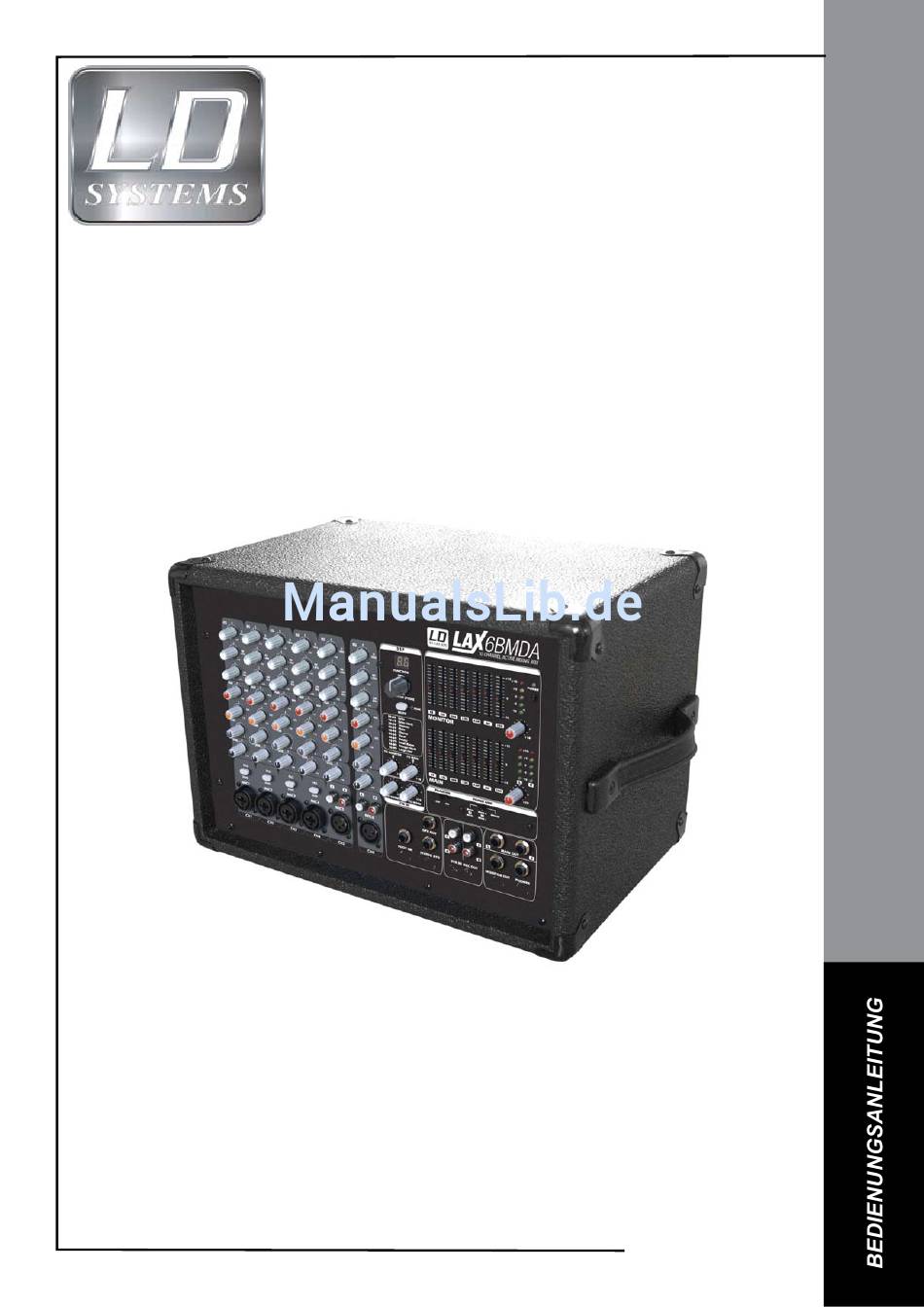

- Seite 1 BEDIENUNGSANLEITUNG LAX 6BMDA 6-KANAL-POWERMIXER MIT DIGITALEN EFFEKTEN www.ld-systems.com...
- Seite 2 Bitten lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig. Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbe- halten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung oder Teilen derselben ohne vorherige Genehmigung ist untersagt. LD-Systems Page 2...
-
Seite 3: Sicherheitsrelevante Symbole Und Kennzeichnungen
Sie niemals die Abdeckung, ohne den Netzstecker zu ziehen, da ansonsten das Risiko eines elektrischen Schlages besteht. Geräteabdeckungen sollten ausschließlich von qualifiziertem Servicepersonal entfernt werden. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. LD-Systems Page 3... -
Seite 4: Umgebungsbedingungen
Sorgen Sie stets dafür, dass das Gerät sauber und staubfrei ist, um einen sicheren Betrieb zu gewährleisten. Service (Wartung und Reparatur) Versuchen Sie im Servicefall nicht, das Gerät selbst zu reparieren, sondern lassen entsprechende Arbeiten von qualifiziertem Servicepersonal durchführen. Nehmen Sie keine anderen Wartungsarbeiten vor, als in dieser Bedienungsanleitung beschrieben. LD-Systems Page 4... -
Seite 5: Inhaltsverzeichnis
INHALT EINFÜHRUNG FEATURES ERSTE SCHRITTE BEDIENELEMENTE INSTALLATION UND VERKABELUNG PRESET-LISTE BLOCKDIAGRAMM TECHNISCHE DATEN LD-Systems Page 5... -
Seite 6: Einführung
1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems entschieden haben. Der Powermixer LAX6BMDA ist ein Kompaktmischer mit integriertem Verstärker für den professio- nellen Einsatz, mit angenehmem, natürlichem Klang und präziser Wiedergabe – ideal für Live-Auf- tritte, Aufnahmen und als festinstallierter PA-Mischer. -
Seite 7: Bedienelemente
4. BEDIENELEMENTE LD-Systems Page 7... -
Seite 8: Band-Equalizer
“Pre-Fader”-Weg, d.h. das an den Aux-Weg überführte Signal wird vor dem Pegel-Regler des jeweiligen Kanalzugs abgegriffen und durch diesen nicht beeinflusst. Dies ist insbesondere dann entscheidend, wenn Sie einen Monitor-Mix im Live-Betrieb oder einen Kopfhörer-Mix für Aufnah- men bereitstellen möchten. LD-Systems Page 8... - Seite 9 Die Grafik-Equalizer dienen in erster Linie der detaillierten Entzerrung und Klangformung des en- tsprechenden Signals und werden unmittelbar beim Einschalten des LAX6BMDA aktiviert. 4.11 MONITOR LEVEL [13] Über diesen Regler steuern Sie den Pegel des Monitorausgangs (-∞ bis +10 dB). LD-Systems Page 9...
- Seite 10 TO MAIN Über diesen Regler steuern Sie das in den Monitor-Mix überführte Effektsignal (-∞ bis +10 dB). 4.19 DSP TO MAIN [21] Über diesen Regler steuern Sie das an den Summenausgang (MAIN) überführte Effektsignal (-∞ bis +10 dB). LD-Systems Page 10...
- Seite 11 4.24 2TK IN [26] Über diese Cinch-Buchsen können Sie ein externes Stereogerät (z.B. einen CD-Player) an den LAX6BMDA anschließen. 4.25 REC OUT [27] Über diese Buchsen können Sie das Ausgangssignal (MAIN) an ein Tapedeck, einen CD-Recorder oder einen DAT-Recorder überführen. LD-Systems Page 11...
- Seite 12 Leistungsverstärker oder aktive Lautsprecher überführen können. 4.30 MONITOR OUT [32] Über diese symmetrischen 6,3-mm-Klinkenbuchsen geben Sie das Signal an einen externen Moni- tor-Verstärker oder aktive Monitor-Lautsprecher aus. 4.31 PHONE [33] An diese Klinkenbuchse schließen Sie Ihren Kopfhörer an. LD-Systems Page 12...
-
Seite 13: Geräterückseite
Hier schließen Sie die Lautsprecher an, über die das Ausgangssignal des integrierten Verstärkers ausgegeben wird (Speakon- und 6,3-mm-Klinkenbuchsen). Achtung: Bitte beachten Sie unbedingt die Impedanzen der angeschlossenen Lautsprecher, da der integrierte Verstärker sonst beschädigt werden kann. Schließen Sie niemals Lautsprecher mit niedrigeren Impedanzen als den angegebenen an. LD-Systems Page 13... -
Seite 14: Installation Und Verkabelung
Anschluss Ihres Equipments über XLR- und 6,3-mm-Klinkenbuchsen (TRS) und Cinchbuchsen. Diese werden im Folgenden erläutert. VERKABELUNG Die XLR- und 6,3-mm-Klinkenbuchsen (TRS) des LAX6BMDA ermöglichen symmetrische und un- symmetrische Verbindungen, je nach angeschlossenem Equipment. Beispiele für die Verkabelung Ihres Systems: LD-Systems Page 14... -
Seite 15: Anschluss Über 6,3-Mm-Klinkenbuchse
Ring Ring Sleeve Sleeve Sleeve Stereoklinke, unsymmetrisch Monoklinke, unsymmetrisch Stereoklinke, symmetrisch - Anschluss über XLR-Buchse Pin2 (+) Pin2 (+) Pin3 (-) Pin3 (-) (Linked to Pin1 manually, Pin1 ( ) Pin1 ( ) XLR, unsymmetrisch XLR, symmetrisch LD-Systems Page 15... - Seite 16 Cent e r Ring Ring Sleeve Screen TIP RING SLEEVE SLEEVE RING TIP Sleeve Sleeve TIP SLEEVE Centre Cent e r Ring Sleeve Screen Sleeve Screen TIP RING SLEEVE TIP SLEEVE Centre Ring Sleeve Screen TIP RING SLEEVE LD-Systems Page 16...
- Seite 17 Tip (Send) Sleeve Ring SLEEVE TIP Sleeve Tip (Return) Sleeve TIP RING SLEEVE SLEEVE RING TIP 2 (Send) Ring Sleeve 2 (Return) TIP RING SLEEVE Ring Centre (Send) Sleeve Screen Ring Sleeve Centre (Return) TIP RING SLEEVE Screen LD-Systems Page 17...
-
Seite 18: Preset-Liste
Raumeffekts mit brillantem Klang 70~79 Small Room Pre-delay : 20~45ms Kombination eines modulierten Delay-Effekts Decay time : 1.5~2.9s plus Hall Flanger+Verb 80~89 Rate : 0.8Hz ~2.52Hz Hall-Effekt: Simulation eines großen Raumes Large Hall Pre-delay : 23~55ms 90~99 LD-Systems Page 18... -
Seite 19: Blockdiagramm
7. BLOCKDIAGRAMM LD-Systems Page 19... -
Seite 20: Technische Daten
Geräuschspannungsabstand (alle Regler in Mittelposition) >90 dB Max. Ausgangspegel (Main) @ THD<1%: +17 dBu Max. Ausgangspegel (Monitor) @ THD<1%: +17 dBu Max. Ausgangspegel (Kopfhörer) @ THD<1%: +22 dBu Max. Ausgangspegel (AUX 2) @ THD<1%: +18 dBu Max. Ausgangspegel (REC) @ THD<1%: +18 dBu LD-Systems Page 20... - Seite 21 RMS: 1x 440 W @ 8 Ohm (THD=1%) EIAJ: 1x 500 W @ 8 Ohm (THD=1%) Stromversorgung/Netzspannung: siehe Aufschrift Geräterückseite Physikalische Daten Abmessungen (B X T X H): 409 x 285 x 275 mm Gewicht: 15,5 kg LD-Systems Page 21...
- Seite 22 NOTIZEN LD-Systems Page 22...
