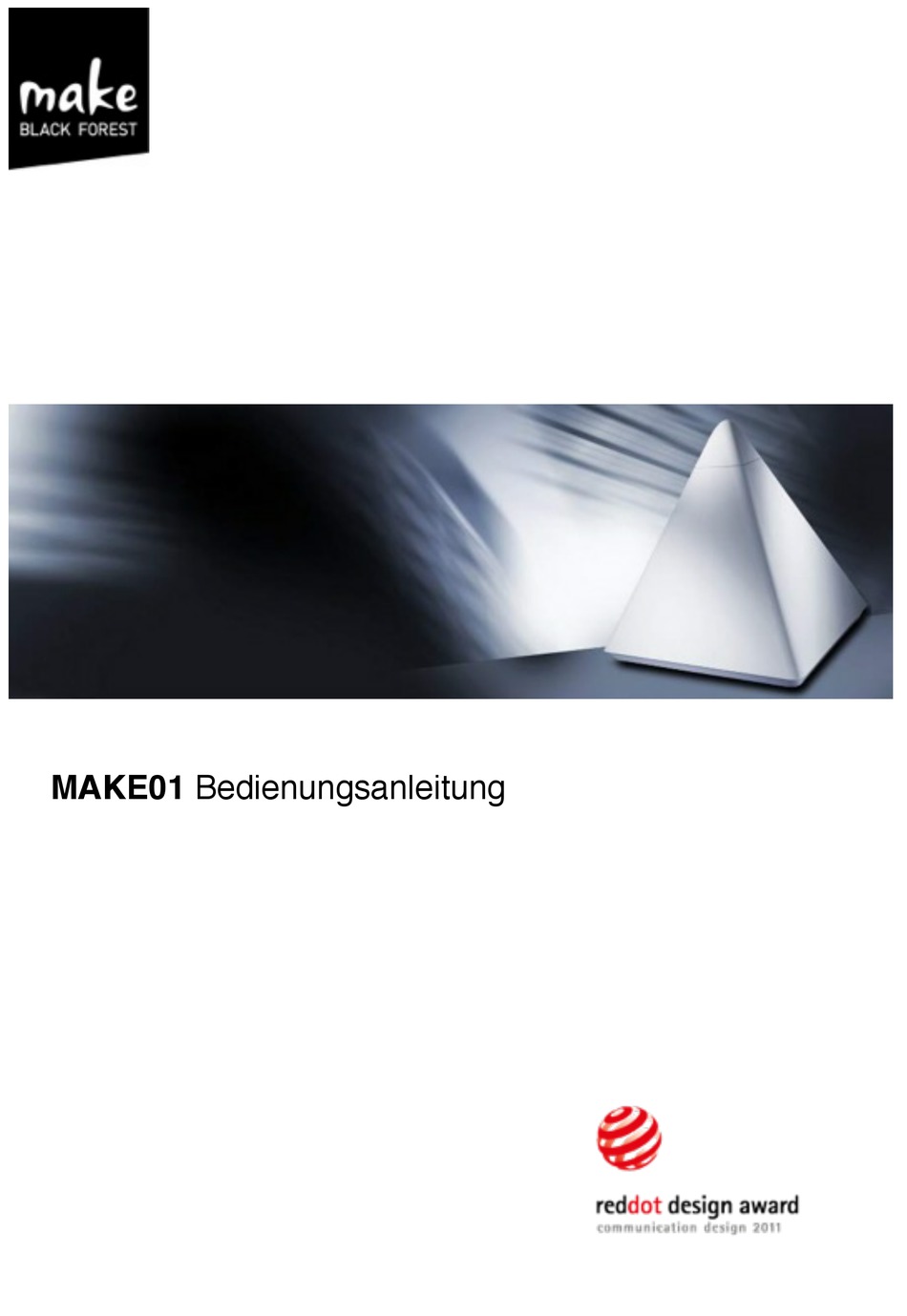

- Seite 1 MAKE01 Bedienungsanleitung!
-
Seite 2: Inhaltsverzeichnis
INHALT! 1. VORWORT!! 2. EINFÜHRUNG! ! 3. ALLGEMEINES! Hinweis zu dieser Anleitung! Signalwörter! Lieferumfang! Bestimmungsmäßiger Gebrauch! Sicherheitshinweise ! Stromversorgung! 4. GERÄTEKOMPONENTEN! MAKE01! Fernbedienung! 5. INBETRIEBNAHME! Installation! Einschalten des Gerätes! Ausschalten des Gerätes! 6. MENÜSTEUERUNG! Audio! Eingangsquelle! Klang! Membranflächen! Licht! Lichtintensität! Farbeinstellungen! Pulsation! SEQ! -
Seite 3: Werkseinstellungen
9. WERKSEINSTELLUNGEN! 10. FEHLERANALYSE UND BESEITIGUNG! 11. REINIGUNG UND PFLEGEHINWEISE! 12. TECHNISCHE DATEN! 13. GARANTIELEISTUNGEN! 14. KUNDENDIENST & SUPPORT! 15. IMPRESSUM! -
Seite 4: Vorwort
1. VORWORT! Vielen Dank, dass Sie sich für den MAKE01 entschieden haben. Der MAKE01 ist ein innovatives Outdoor - Lautsprecher - Konzept das ganzheitlichen Musikgenuss mit stimmungsvoller Ambiente-Beleuchtung kombiniert. Auf Basis innovativer Technologien und in der Tradition handwerklicher Perfektion aus dem Schwarzwald wurde ein hochwertiges Designobjekt geschaffen, das Außenräume und bei Bedarf auch Innenräume wirkungsvoll inszeniert. -
Seite 5: Einführung
Lichtsteuerung eine individuelle Konfigurationen für professionelle Anwendungen erlaubt. Ob privates Ambiente, Event, ob Hotel-, Wellness- oder Beachclub: Inszenieren Sie Räume mit dem MAKE 01 und erleben Sie die Faszination aus Klang und Licht! Der MAKE 01 verfügt über kabelgebundenen Audio-Eingänge: RCA (Cinch-Anschluss für z.B. -
Seite 6: Allgemeines
3. ALLGEMEINES! 3.1. Hinweise zu dieser Anleitung! Lesen Sie diese Bedienungsanleitung vor Gebrauch des Gerätes sorgfältig durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betreib und eine lange Lebensdauer Ihres MAKE01. ! Bitte beachten Sie: Alle Angaben in dieser Anleitung beziehen sich auf eine Gebrauchs- und Aussentemperatur von 20 Grad C.! 3.2 Signalwörter efahr! -
Seite 7: Bestimmungsmäßiger Gebrauch
3.4 BESTIMMUNGSMÄSSIGER GEBRAUCH! Dieses Gerät dient ausschließlich zur Wiedergabe von digitalen Audiosignalen und zur Ambiente-Beleuchtung. Die unterschiedlichen Anschlußmöglichkeiten sind für spezielles Zubehör, kommerzielle und professionelle Geräte aus dem Bereich der Unterhaltungs- elektronik vorgesehen. Jede andere Anwendung ist nicht bestimmungsgemäß.! Die Haftung bei nicht bestimmungsmässigem Gebrauch ist ausgeschlossen! Das Gerät ist für den Gebrauch im Aussen - und Innenbereich geeignet. -
Seite 8: Stromversorgung
Warnung! 3.6. STROMVERSORGUNG! Betreiben Sie den MAKE01 nur an geerdeten Steckdosen mit 220 - 240 V - 50 Hz. Wenn Sie sich bei der Stromversorgung nicht sicher sind, erkundigen Sie sich beim Energieversorger.! Ziehen Sie bei Gewitter oder längeren Stillstandszeiten den Netzstecker aus der Steckdose.! Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, schalten Sie den MAKE01 zunächst aus und ziehen dann das Netzteil aus der Steckdose. - Seite 9 Anschlussleiste Ein /Aus Syncronisationskabel RCA ! Eingang Netzteil!
-
Seite 10: Fernbedienung
FERNBEDIENUNG! Die Fernbedienung wird über ein Touch-Display bedient. Die Aktivierung eines Bedienelements (Icon) erfolgt durch Tastendruck. Die bidirektionale Datenübertragung bedient sich der modernen Bluetooth LE Technologie. Das Display informiert über die aktuellen individuellen Einstellungen. Die Mini USB Schnittstelle wird für Software-Updates und zum Laden des integrierten Li.-Ion Akku verwendet. -
Seite 11: Inbetriebnahme
5.2. EINSCHALTEN DES GERÄTES! Schalten Sie das Gerät mit der Ein-/Ausschalttaste auf der Anschlussleiste ein! Die aktivierte Fernbedienung koppelt sich automatisch mit dem MAKE 01 ! Der Make 01 schaltet sich im Werksmodus ein.! Werksmodus: Lautstärke 60, Audioquelle Bluetooth, Licht an - Farbumlauf RGB! Nehmen Sie Ihre individuellen Einstellungen über die Fernbedienung vor. - Seite 12 6.1 WÄHLEN EINER AUDIOQUELLE! Hauptmenü! Druck auf die Taste Menüsteuerung! Öffnet: Untermenü! Druck auf die Taste Audio! Öffnet: Audio-Einstellungen! Druck auf die Taste Audioquelle Öffnet: Audioquelle (aktuelle Einstellung Bluetooth grün) Druck auf die Taste RCA Neue Einstellung RCA (Farbe grün) Drücken der Rücktaste Bis: Hauptmenü...
-
Seite 13: Licht
Wie unter Audio - Quelle beschrieben, nur das auf dem Menü Audio Einstellungen die Taste gedrückt wird. 6.1. Membranflächen / Panel Wie unter Audio - Quelle beschrieben, nur das auf dem Menü Audio Einstellungen die Taste gedrückt wird. Es kann jede Seite Separat über die Icons eingestellt werden. Tipp! Für optimale Klangergebnisse empfehlen wir folgende Einstellungen:! Indoor oder Outdoor mit schallreflektierenden Wänden! -
Seite 14: Pulsation
Der MAKE01 meldet sich mit dem Bluetooth-Gerätenamen MAKE01-BLUE auf dem Abspielgerät an, erkennt z. B. das Smartphone und verbindet sich automatisch. Jetzt kann der Musikplayer des Smartphones gestartet werden.! Die Musikausgabe erfolgt über die Wiedergabequelle Bluetooth des MAKE 01.! (Die Bluetooth-Wiedergabe ist die Werkseinstellung)! Hinweis! Der Bluetooth-Standard lässt nur die Verbindung mit einem Gerät zu. -
Seite 15: Mehrgerätebetrieb
Point to Point Einstellung! Bei dieser Einstellung (der MAKE01 fungiert als Access-Point) ist das Abspielgerät mit keinem anderen WLAN Netzwerk verbunden, sondern hat nur die WLAN Verbindung zum MAKE01 aufgebaut. Der MAKE01 kann in dieser Einstellung mit jedem WLAN-fähigen Gerät ein eigenes Netz aufbauen. -
Seite 16: Wlan: Access Point
Für den MAKE01 ist vielfaches Zubehör erhältlich das den Funktionsumfang erweitert und die Sicherheit im Outdooreinsatz erhöht.! Sicherheit! Diebstahlsicherung Erdspiess inkl. Sicherheitsschloss! Diebstahlsicherung Terassenbefestigung inkl. Sicherheitsschloss! Erweiterung! Akku-Paket! Akku-Ladegerät! Syncronisationskabel 5 /10 / 20 m! Rollen! Schutz! Abdeckhaube! Stromversorgung! Netzteil! Sekundärverlängerung 5 / 10 m! Abbildungen und Beschreibung des Zubehörs finden Sie auf unserer Website! www.make-bt.de. -
Seite 17: Reinigung Und Pflegehinweise
Problem Mögliche Ursache Abhilfe Keine Funktion Netzteil nicht am Make 01 Netzteil entsprechend eingesteckt, Netzstecker nicht verbinden eingesteckt Kein Ton Falsche Eingangsquelle eingestellt Über die Fernbedienung kontrollieren ggf. neue Eingangswahl Audio ausgeschaltet Über die Fernbedienung einschalten Kein Licht Licht ist ausgeschaltet Über die Fernbedienung... -
Seite 18: Technische Daten
Die Gehäuseoberfläche des MAKE01 besteht aus speziellen UV-,witterungs- und spritzwassergeschütztem Kunststoff. Dank der innovativen Nanostruktur und dem sogenannten Lotusblatt-Effekt ist das Gerät im Outdoor-Einsatz schmutzresistent und erfordert keine besonderen Reinigungsmassnahmen.! Reinigen Sie das Gerät mit einem trockenen Tuch! Entfernen Sie grobe Verschmutzungen mit einem feuchten Tuch gegebenenfalls mit etwas Geschirrspülmittel. - Seite 19 MAKE 01 Light and Sound Outdoor-Konzept! Allgemein! Ausführung weiss! ! Artikel No: M-2685100! Ausführung schwarz! Artikel No: M-2685200! Akkubetrieb optional! AkkuPak 24V / 7Ah ! Betriebstemperatur! ! minus 20 Grad C bis plus 40 Grad C! Gehäusematerial! Kunststoff! Abmessungen ! Diagonal 75 cm, Höhe 72,5 cm!
-
Seite 20: Garantiebestimmungen
Das WLAN Modul kann sowohl als WLAN Client als auch WLAN Access Point fungieren.! Im Grundzustand bzw. nach Rücksetzen auf Werkseinstellung fungiert das Modul als AccessPoint, ist als solcher unter dem Namen „LinTech Air - xxxxxx“ sichtbar und kann so mit jedem anderen WLAN - fähigen Gerät ein eigenes Netzwerk aufbauen. -
Seite 21: Kundendienst & Support
Hersteller-Garantieleistung zusätzliche Rechte im Rahmen der gesetzlichen Gewähr- leistung in der EU. Diese Bestimmungen gelten auch für alle Zubehörprodukte die über make BLACK FOREST verkauft werden, auch wenn diese nicht von der SLG - Kunststoff GmbH hergestellt wurden.! 14. KUNDENDIENST & SUPPORT! Im Falle eines Defektes Ihres Gerätes setzten Sie sich bitte mit dem Support der... - Seite 22 Spezifikationen ohne vorherige Ankündigung möglich. make BLACK FOREST ist eine eingetragene Marke der SLG Kunststoff GmbH und deren Eigentum. MAKE01 und das MAKE01 Logo sind eingetragene Warenzeichen der Marke make BLACK FOREST und Eigentum der SLG Kunststoff GmbH.! Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.! iPod und iPhone ist eine in den USA und anderen Ländern eingetragene Marke der Apple...
