9. Bedienung
9.3 Menüliste
Einschalten
9.1 Bedien- und Anzeigeelemente
Menü 1/11
Ein / Aus
Bargraph
Menü 2/11
Timer / Batterie
Datum / Zeit / Info
Menü 3/11
Uhrzeit
Einheit
Display
Druckbereich
Rechte Taste
Menü - Taste
Linke Taste
Temperatur
Menü 4/11
Min/Max Werte

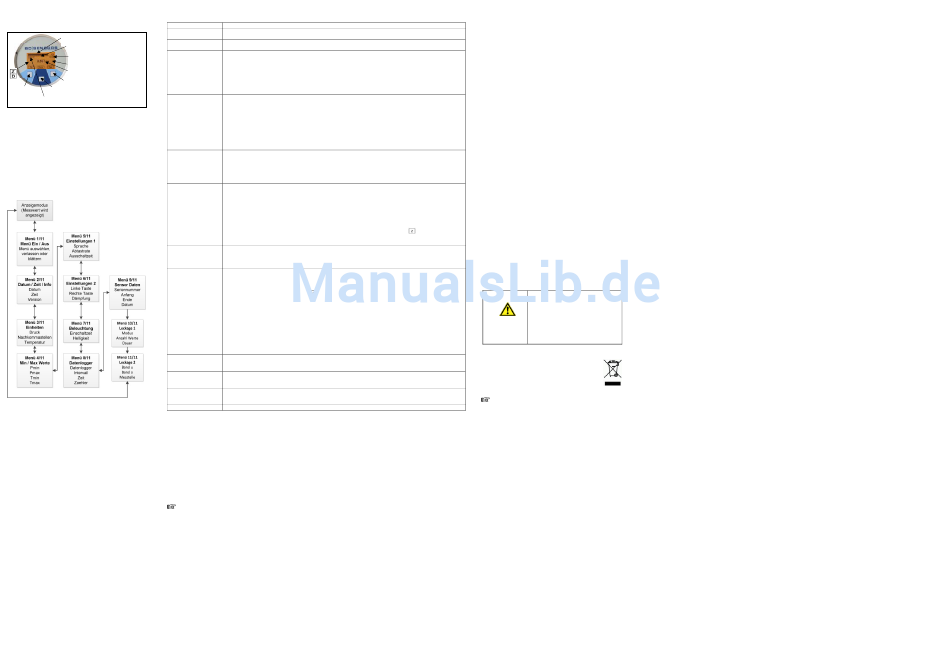

Abb. 4 Anzeige und Bedienfolie
Die Anzeige des Messwertes sowie das Konfigurie-
ren der einzelnen Parameter erfolgt menügesteuert
über ein graphikfähiges LC-Display. Die einzelnen
Funktionen lassen sich anhand von drei frontseitig
angeordneten Drucktasten einstellen.
Das Menüsystem ist in sich geschlossen, dadurch
Menü 5/11
Einstellungen 1
kann man sowohl vorwärts als auch rückwärts durch
die einzelnen Einstellungsmenüs "blättern", um zu
dem gewünschten Einstellungspunkt zu gelangen.
Menü 6/11
9.2 Aufbau des Menüsystems
Einstellungen 2
Menü 7/11
Beleuchtung
Menü 8/11
Datenlogger
Menü 9/11
Sensordaten
Menü 10/11
Leckage 1
Menü 11/11
Leckage 2
Fehler
Linke Taste:
Taste zugeordnet werden. Die konfigurierte Funktion ist im Anzeigemodus aktiv. Halten Sie die Taste ca. 2 Sekunden lang, um die
Funktion zu aktivieren. Im Bedienmodus bewegen Sie sich im Menüsystem rückwärts "<<" bzw. verkleinern Sie den Einstellwert.
Rechte Taste: ist eine Funktionstaste und kann im Menü 6 konfiguriert werden. Stop-, Licht-, Zero-, Reset- und Max-Funktion können
der Taste zugeordnet werden. Halten Sie die Taste ca. 2 Sekunden lang, um die Funktion zu aktivieren. Im Bedienmodus bewegen Sie
sich im Menüsystem vorwärts ">>" bzw. erhöhen Sie den Einstellwert.
Menü-Taste: durch Drücken dieser Taste "Menü" gelangen Sie in den Bedienmodus; außerdem dient sie zur Auswahl der einzelnen
Menüpunkte "Edit" bzw. zur Bestätigung der eingestellten Werte "Next".
Zur Konfiguration der einzelnen Menüpunkte ist mit Hilfe der Linke Taste "<<" oder Rechte Taste ">>" der gewünschte Menüpunkt
einzustellen. Bestätigen Sie diesen anschließend mit der Menü-Taste "Edit" der Menüpunkt wird markiert und die Konfiguration kann
beginnen.
Um einen eingestellten Wert zu speichern muss ebenfalls die Menü-Taste "Next" gedrückt werden. Um das Menü zu verlassen drücken
Sie die Menü-Taste so oft bis die Markierung der einzelnen Menüpunkte erlöschen ist und wählen Sie mit der Linke Taste "<<" oder
Rechte Taste ">>" das Menü 1 und drücken Sie die Menü-Taste erneut "Exit". Der Bedienmodus wird auch nach ca. 1 min automatisch
verlassen.
Änderungen werden erst nach Betätigung der Menü-Taste "Next" und nach Verlassen des Menüpunktes wirksam. Beim Verlassen
des gesamten Menüsystems werden die eingestellten Parameter noch einmal in Abhängigkeit zueinander und in Bezug auf die
Kenndaten des Gerätes überprüft. Bei der Konfiguration der Einheit erfolgt eine Umrechnung des Messbereichs in die neue Einheit
erst nach Verlassen des Menüsystems Je nach Druckbereich können auch ggf nicht alle Einheiten verwendet werden
Das Einschalten ist mit jeder Taste (Linke Taste, Menü-Taste, Rechte Taste) möglich.
Durch Betätigen der Menü-Taste wird der Bedienmodus ausgewählt / verlassen ("Menu" / "Exit").
Die aktuelle Uhrzeit, das aktuelle Datum werden eingestellt und die Software-Version wird angezeigt.
Einstellung der Druckeinheit
einstellbare Einheiten: [bar], [mbar], [PSI], [inHg], [cmHg], [mmHg], [hPa], [kPa], [MPa], [inH2O], [mmH2O],
2
[mH2O], [kg/cm
] oder [user] (die benutzerdefinierte Einheit kann nur mittels der Software BD|LOG program-
miert werden), eine Umrechnung aller druckbezogenen Parameter erfolgt automatisch
Einstellung der Nachkommastellen
einstellbare Nachkommastellen: Standard [Std], [+1], [+2]
Einstellung der Temperatureinheit
die Einheit ist nicht verstellbar und ist von Werk auf [°C] eingestellt
Anzeige der Min/Max Werte
P
- Minimaldruckanzeige: Minimaldruck, der während der Messung angelegen hat, wird dargestellt.
min
P
- Maximaldruckanzeige: Maximaldruck, der während der Messung angelegen hat, wird dargestellt.
max
T
- Minimaltemperaturanzeige: Minimaltemperatur, die während der Messung angelegen hat, wird dargestellt.
min
T
- Maximaltemperaturanzeige: Maximaltemperatur, die während der Messung angelegen hat, wird dargestellt.
max
Mögliche Optionen: Wert löschen [Loeschen ?].
(Löschen eines Wertes: Menüpunkt mit "Edit" selektieren → Taste ">>" betätigen. Es erscheint die Frage
"Löschen?" → erneut die Taste ">>" betätigen. Es erscheint "Sicher?" zusätzliche Bestätigung, ob der Wert
zurückgesetzt werden soll → nochmaliges Bestätigen mit der Taste ">>" übernimmt den aktuell anliegenden
Druck als Minimalwert.)
Sprache:
Auswahl der Bediensprachen Deutsch [DE] oder Englisch [EN]
Abtastrate:
hier wird die Messwertaufnahme eingestellt [1/s] bzw. [2/s]
Ausschaltzeit:
Einstellung der automatischen Abschaltung in Minuten. Die automatische Abschaltung kann in
Schritten von [1 min], [2 min], [3 min], [4 min] bzw. [5 min] konfiguriert (30 Sek. vor dem Ausschalten wird der
Timer aktiviert und im Display angezeigt) oder durch die Option [Aus] deaktiviert werden. Nach Deaktivierung
befindet sich das Präzisions-Digitalmanometer im Dauerbetrieb.
Tastenkonfigurtaion: Linke Taste / Rechte Taste
Linke Taste:
Konfiguration der Funktionen: [Start] [Min], [Licht], [Zero], [Reset]
Rechte Taste:
Konfiguration der Funktionen: [Stop] [Max], [Licht], [Zero], [Reset]
Beschreibung der Funktionen:
- [Start] / [Stop]
Messung wird gestartet / gestoppt
- [Min] / [Max]
minimaler / maximaler Druck wird angezeigt
- [Licht]
die Displaybeleuchtung wird aktiviert
- [Zero]
der Nullpunkt wird automatisch gesetzt, im Display erscheint
- [Reset]
der eingestellte Nullpunkt wird zurückgesetzt,
Dämpfung:
die Dämpfung kann in 1 Sekunde-Schritten zwischen [1 s] und [10 s] eingestellt oder durch
Option [Aus] deaktiviert werden
Einstellung der Displaybeleuchtung
Einschaltzeit:
die Beleuchtungsdauer kann in 1 Sekunde-Schritten zwischen [1 s] und [10 s] eingestellt oder
durch Option [Aus] deaktiviert werden
Helligkeit:
die Helligkeit kann in 5 % Schritten zwischen [0 %] und [100%] eingestellt werden
Datenlogger-Konfiguration
Datenlogger:
folgende Einstellungen sind möglich: linear [Linear] (Werteaufnahme bis der Zählerstand 8500
erreicht ist), zyklisch [Ring] (nachdem der Wert 8500 erreicht ist, startet der Datenlogger automatisch die Werte
erneut zu erfassen und überschreibt dabei die alten Werte), oder [Aus]
(im Display erscheint
, wenn der Datenlogger aktiviert wird und erlischt,
wenn der Datenlogger deaktiviert wird)
Aufzeichnungs- Intervalle zum Speichern der Messwerte (Druck / Temperatur) Sekunde [1-99 Sek.],
intervalle:
Minute [1-99 Min.], Stunde [1-99 Std.] oder Tag [1-99 Tage]
Zeit:
Messwertaufnahme: um welche Uhrzeit die Messwertaufnahme erfolgen soll (ist nur wirksam
für die Einstellung "taeglich").
Zähler:
Anzahl der erfassten Messwerte wird angezeigt. Maximaler Wert: 8500
(Zählerstand zurücksetzen: Menüpunkt mit "Edit" selektieren → Taste "Next" viermal betätigen → Taste ">>"
betätigen. Es erscheint die Frage "Löschen?" → erneut die Taste ">>" betätigen. Es erscheint "Sicher?" zusätzli-
che Bestätigung, ob der Wert gelöscht werden soll → nochmaliges Bestätigen mit der Taste ">>" löscht die
erfassten Messwerte. Anzeige im Display "Zaehler: 0/8500")
[SN:]
die Seriennummer wird angezeigt
[Ende]
Messbereichsende
[Anfang]
Messbereichsanfang
[Datum]
Herstellungsdatum
Werte werden von Werk eingestellt und sind nicht verstellbar.
Modus:
Anzeige Ein / Aus
Anzahl Werte:
Einstellung der Anzahl der Messwerte [1 ... 500]
Dauer:
Anzeige der Dauer der Aufzeichnung
Band u.:
Einstellung des unteren Wertes eines Messbereichs
Band o.:
Einstellung des oberen Wertes eines Messbereichs
Messstelle:
Benennung der Messstelle
Anzeige "Kein Sensor": Anzeige und Drucksensor-Modul sind getrennt.
ist eine Funktionstaste und kann im Menü 6 konfiguriert werden. Start-, Licht-, Zero-, Reset- oder Min-Funktion kann der
10. Wartung
Prinzipiell ist das Gerät wartungsfrei. Nach Bedarf
kann das Gehäuse des Gerätes im abgeschalteten
Zustand mit einem feuchten Tuch und einer nichtag-
gressiven Reinigungslösung gesäubert werden. Bei
bestimmten Medien kann es jedoch zu Ablagerungen
oder Verschmutzungen auf der Membrane kommen.
Hier wird empfohlen, entsprechende Wartungsinter-
valle zur Kontrolle festzulegen. Nach fachgerechter
Außerbetrieb-nahme des Gerätes kann die Membra-
ne in der Regel vorsichtig mit einer nichtaggressiven
Reinigungslösung und einem weichen Pinsel oder
Schwamm gesäubert werden. Falls die Membrane
verkalkt ist, wird empfohlen die Entkalkung von
BD SENSORS durchführen zu lassen. Beachten Sie
diesbezüglich das Kapitel Service / Reparatur.
Eine falsche Reinigung kann zu irreparablen Schä-
den an der Messzelle führen. Benutzen Sie deshalb
niemals spitze Gegenstände oder Druckluft zum
Reinigen der Membrane.
11.Service /Reparatur
Es wird empfohlen, den Druckmessumformer des
DL01
alle
12
Monate
durch
BD|SENSORS
rekalibrieren zu lassen. Bei jeder Rücksendung ist
das Gerät sogfältig zu reinigen und bruchsicher zu
verpacken. Dem defekten Gerät ist eine Rücksende-
erklärung mit detaillierter Fehlerbeschreibung beizu-
fügen. Falls Ihr Gerät mit Schadstoffen in Berührung
gekommen ist, wird außerdem eine Dekontaminie-
rungserklärung benötigt. Entsprechende Vorlagen
erlischt
finden
Sie
auf
unserer
Homepage
www.bdsensors.de. Sollten Sie Ihr Gerät ohne
Dekontaminierungserklärung
einsenden
treten in unserer Serviceabteilung Zweifel bezüglich
des verwendeten Mediums auf, wird erst mit der
Reparatur begonnen, sobald eine entsprechende
Erklärung vorliegt
.
Verletzungsgefahr durch
Schadstoffe
- Ist das Gerät mit Schadstoffen
in Berührung gekommen, tragen
VORSICHT
Sie bei der Reinigung geeignete
Schutzkleidung, z.B.
Handschuhe, Schutzbrille
12. Entsorgung
Das Gerät ist gemäß der Europäischen
Richtlinien 2002/96/EG und 2003/108/EG
(Elektro-
und
Elektronik-Altgeräte)
zu
entsorgen. Altgeräte dürfen nicht in den
Hausmüll gelangen!
Je nach verwendetem Medium können Rück-
stände am Gerät eine Gefährdung von Bediener
und Umwelt verursachen Ergreifen Sie deshalb
ggf. geeignete Schutzmaßnahmen und entsor-
gen Sie das Gerät sachgerecht.
13. Garantiebedingungen
Die Garantiebedingungen unterliegen der gesetzli-
chen Gewährleistungsfrist von 24 Monaten, gültig ab
Auslieferdatum. Bei unsachgemäßer Verwendung,
Veränderung
oder
Beschädigung
des
schließen wir jegliche Garantieansprüche aus. Be-
schädigte Membranen werden nicht als Garantiefall
anerkannt. Ebenso besteht kein Anspruch auf Garan-
tieleistungen, wenn die Mängel aufgrund des norma-
len Verschleißes entstanden sind.
14. Konformitätserklärung / CE
Das gelieferte Gerät erfüllt die gesetzlichen Anforde-
rungen. Die angewandten Richtlinien, harmonisierten
Normen und Dokumente sind in der für das Produkt
gültigen EG-Konformitätserklärung aufgeführt. Diese
finden
Sie
http://www.bdsensors.de/produkte/download/zertifikat
e. Zudem wird die Betriebssicherheit des Gerätes
durch das CE-Zeichen auf dem Typenschild bestä-
tigt.
unter
und
es
Gerätes
unter
DL0X_D_011114
