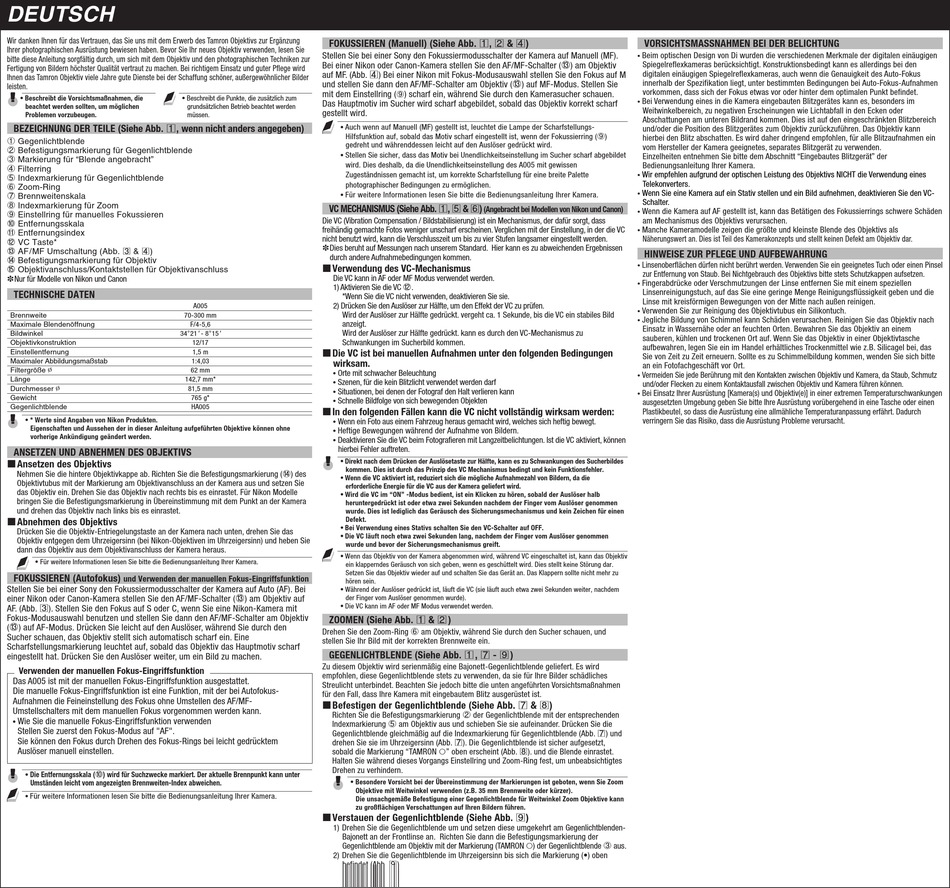

DEUTSCH
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Erwerb des Tamron Objektivs zur Ergänzung
Ihrer photographischen Ausrüstung bewiesen haben. Bevor Sie Ihr neues Objektiv verwenden, lesen Sie
bitte diese Anleitung sorgfältig durch, um sich mit dem Objektiv und den photographischen Techniken zur
Fertigung von Bildern höchster Qualität vertraut zu machen. Bei richtigem Einsatz und guter Pflege wird
Ihnen das Tamron Objektiv viele Jahre gute Dienste bei der Schaffung schöner, außergewöhnlicher Bilder
leisten.
Beschreibt die Vorsichtsmaßnahmen, die
Beschreibt die Punkte, die zusätzlich zum
beachtet werden sollten, um möglichen
Problemen vorzubeugen.
BEZEICHNUNG DER TEILE (Siehe Abb. 1, wenn nicht anders angegeben)
1 Gegenlichtblende
2 Befestigungsmarkierung für Gegenlichtblende
3 Markierung für "Blende angebracht"
4 Filterring
5 Indexmarkierung für Gegenlichtblende
6 Zoom-Ring
7 Brennweitenskala
8 Indexmarkierung für Zoom
9 Einstellring für manuelles Fokussieren
0 Entfernungsskala
- Entfernungsindex
= VC Taste*
q AF/MF Umschaltung (Abb. 3 & 4)
w Befestigungsmarkierung für Objektiv
e Objektivanschluss/Kontaktstellen für Objektivanschluss
Nur für Modelle von Nikon und Canon
TECHNISCHE DATEN
Brennweite
70-300 mm
Maximale Blendenöffnung
Bildwinkel
34°21 ' - 8°15 '
Objektivkonstruktion
Einstellentfernung
Maximaler Abbildungsmaßstab
ø
Filtergröße
Länge
142,7 mm*
ø
Durchmesser
Gewicht
Gegenlichtblende
* Werte sind Angaben von Nikon Produkten.
Eigenschaften und Aussehen der in dieser Anleitung aufgeführten Objektive können ohne
vorherige Ankündigung geändert werden.
ANSETZEN UND ABNEHMEN DES OBJEKTIVS
Ansetzen des Objektivs
Nehmen Sie die hintere Objektivkappe ab. Richten Sie die Befestigungsmarkierung (w) des
Objektivtubus mit der Markierung am Objektivanschluss an der Kamera aus und setzen Sie
das Objektiv ein. Drehen Sie das Objektiv nach rechts bis es einrastet. Für Nikon Modelle
bringen Sie die Befestigungsmarkierung in Übereinstimmung mit dem Punkt an der Kamera
und drehen das Objektiv nach links bis es einrastet.
Abnehmen des Objektivs
Drücken Sie die Objektiv-Entriegelungstaste an der Kamera nach unten, drehen Sie das
Objektiv entgegen dem Uhrzeigersinn (bei Nikon-Objektiven im Uhrzeigersinn) und heben Sie
dann das Objektiv aus dem Objektivanschluss der Kamera heraus.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
FOKUSSIEREN (Autofokus)
und Verwenden der manuellen Fokus-Eingriffsfunktion
Stellen Sie bei einer Sony den Fokussiermodusschalter der Kamera auf Auto (AF). Bei
einer Nikon oder Canon-Kamera stellen Sie den AF/MF-Schalter (q) am Objektiv auf
AF. (Abb. 3). Stellen Sie den Fokus auf S oder C, wenn Sie eine Nikon-Kamera mit
Fokus-Modusauswahl benutzen und stellen Sie dann den AF/MF-Schalter am Objektiv
(q) auf AF-Modus. Drücken Sie leicht auf den Auslöser, während Sie durch den
Sucher schauen, das Objektiv stellt sich automatisch scharf ein. Eine
Scharfstellungsmarkierung leuchtet auf, sobald das Objektiv das Hauptmotiv scharf
eingestellt hat. Drücken Sie den Auslöser weiter, um ein Bild zu machen.
Verwenden der manuellen Fokus-Eingriffsfunktion
Das A005 ist mit der manuellen Fokus-Eingriffsfunktion ausgestattet.
Die manuelle Fokus-Eingriffsfunktion ist eine Funktion, mit der bei Autofokus-
Aufnahmen die Feineinstellung des Fokus ohne Umstellen des AF/MF-
Umstellschalters mit dem manuellen Fokus vorgenommen werden kann.
Wie Sie die manuelle Fokus-Eingriffsfunktion verwenden
Stellen Sie zuerst den Fokus-Modus auf "AF".
Sie können den Fokus durch Drehen des Fokus-Rings bei leicht gedrücktem
Auslöser manuell einstellen.
Die Entfernungsskala (0) wird für Suchzwecke markiert. Der aktuelle Brennpunkt kann unter
Umständen leicht vom angezeigten Brennweiten-Index abweichen.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
FOKUSSIEREN (Manuell) (Siehe Abb. 1, 2 & 4)
Stellen Sie bei einer Sony den Fokussiermodusschalter der Kamera auf Manuell (MF).
Bei einer Nikon oder Canon-Kamera stellen Sie den AF/MF-Schalter (q) am Objektiv
auf MF. (Abb. 4) Bei einer Nikon mit Fokus-Modusauswahl stellen Sie den Fokus auf M
und stellen Sie dann den AF/MF-Schalter am Objektiv (q) auf MF-Modus. Stellen Sie
mit dem Einstellring (
Das Hauptmotiv im Sucher wird scharf abgebildet, sobald das Objektiv korrekt scharf
grundsätzlichen Betrieb beachtet werden
gestellt wird.
müssen.
Auch wenn auf Manuell (MF) gestellt ist, leuchtet die Lampe der Scharfstellungs-
Hilfsfunktion auf, sobald das Motiv scharf eingestellt ist, wenn der Fokussierring ( 9 )
gedreht und währenddessen leicht auf den Auslöser gedrückt wird.
Stellen Sie sicher, dass das Motiv bei Unendlichkeitseinstellung im Sucher scharf abgebildet
wird. Dies deshalb, da die Unendlichkeitseinstellung des A005 mit gewissen
Zugeständnissen gemacht ist, um korrekte Scharfstellung für eine breite Palette
photographischer Bedingungen zu ermöglichen.
Für weitere Informationen lesen Sie bitte die Bedienungsanleitung Ihrer Kamera.
VC MECHANISMUS (Siehe Abb. 1, 5 & 6)
Die VC (Vibration Compensation / Bildstabilisierung) ist ein Mechanismus, der dafür sorgt, dass
freihändig gemachte Fotos weniger unscharf erscheinen. Verglichen mit der Einstellung, in der die VC
nicht benutzt wird, kann die Verschlusszeit um bis zu vier Stufen langsamer eingestellt werden.
Dies beruht auf Messungen nach unserem Standard. Hier kann es zu abweichenden Ergebnissen
durch andere Aufnahmebedingungen kommen.
Verwendung des VC-Mechanismus
Die VC kann in AF oder MF Modus verwendet werden.
1) Aktivieren Sie die VC =.
*Wenn Sie die VC nicht verwenden, deaktivieren Sie sie.
2) Drücken Sie den Auslöser zur Hälfte, um den Effekt der VC zu prüfen.
A005
Wird der Auslöser zur Hälfte gedrückt. vergeht ca. 1 Sekunde, bis die VC ein stabiles Bild
F/4-5,6
anzeigt.
Wird der Auslöser zur Hälfte gedrückt. kann es durch den VC-Mechanismus zu
Schwankungen im Sucherbild kommen.
12/17
1,5 m
Die VC ist bei manuellen Aufnahmen unter den folgenden Bedingungen
1:4,03
wirksam.
62 mm
Orte mit schwacher Beleuchtung
Szenen, für die kein Blitzlicht verwendet werden darf
81,5 mm
Situationen, bei denen der Fotograf den Halt verlieren kann
765 g*
Schnelle Bildfolge von sich bewegenden Objekten
HA005
In den folgenden Fällen kann die VC nicht vollständig wirksam werden:
Wenn ein Foto aus einem Fahrzeug heraus gemacht wird, welches sich heftig bewegt.
Heftige Bewegungen während der Aufnahme von Bildern.
Deaktivieren Sie die VC beim Fotografieren mit Langzeitbelichtungen. Ist die VC aktiviert, können
hierbei Fehler auftreten.
Direkt nach dem Drücken der Auslösetaste zur Hälfte, kann es zu Schwankungen des Sucherbildes
kommen. Dies ist durch das Prinzip des VC Mechanismus bedingt und kein Funktionsfehler.
Wenn die VC aktiviert ist, reduziert sich die mögliche Aufnahmezahl von Bildern, da die
erforderliche Energie für die VC aus der Kamera geliefert wird.
Wird die VC im "ON" -Modus bedient, ist ein Klicken zu hören, sobald der Auslöser halb
heruntergedrückt ist oder etwa zwei Sekunden nachdem der Finger vom Auslöser genommen
wurde. Dies ist lediglich das Geräusch des Sicherungsmechanismus und kein Zeichen für einen
Defekt.
Bei Verwendung eines Stativs schalten Sie den VC-Schalter auf OFF.
Die VC läuft noch etwa zwei Sekunden lang, nachdem der Finger vom Auslöser genommen
wurde und bevor der Sicherungsmechanismus greift.
Wenn das Objektiv von der Kamera abgenommen wird, während VC eingeschaltet ist, kann das Objektiv
ein klapperndes Geräusch von sich geben, wenn es geschüttelt wird. Dies stellt keine Störung dar.
Setzen Sie das Objektiv wieder auf und schalten Sie das Gerät an. Das Klappern sollte nicht mehr zu
hören sein.
Während der Auslöser gedrückt ist, läuft die VC (sie läuft auch etwa zwei Sekunden weiter, nachdem
der Finger vom Auslöser genommen wurde).
Die VC kann im AF oder MF Modus verwendet werden.
ZOOMEN (Siehe Abb. 1 & 2 )
Drehen Sie den Zoom-Ring 6 am Objektiv, während Sie durch den Sucher schauen, und
stellen Sie Ihr Bild mit der korrekten Brennweite ein.
GEGENLICHTBLENDE (Siehe Abb. 1, 7 - 9)
Zu diesem Objektiv wird serienmäßig eine Bajonett-Gegenlichtblende geliefert. Es wird
empfohlen, diese Gegenlichtblende stets zu verwenden, da sie für Ihre Bilder schädliches
Streulicht unterbindet. Beachten Sie jedoch bitte die unten angeführten Vorsichtsmaßnahmen
für den Fall, dass Ihre Kamera mit eingebautem Blitz ausgerüstet ist.
Befestigen der Gegenlichtblende (Siehe Abb. 7 & 8)
Richten Sie die Befestigungsmarkierung 2 der Gegenlichtblende mit der entsprechenden
Indexmarkierung 5 am Objektiv aus und schieben Sie sie aufeinander. Drücken Sie die
Gegenlichtblende gleichmäßig auf die Indexmarkierung für Gegenlichtblende (Abb. 7) und
drehen Sie sie im Uhrzeigersinn (Abb. 7). Die Gegenlichtblende ist sicher aufgesetzt,
sobald die Markierung "TAMRON
Halten Sie während dieses Vorgangs Einstellring und Zoom-Ring fest, um unbeabsichtigtes
Drehen zu verhindern.
Besondere Vorsicht bei der Übereinstimmung der Markierungen ist geboten, wenn Sie Zoom
Objektive mit Weitwinkel verwenden (z.B. 35 mm Brennweite oder kürzer).
Die unsachgemäße Befestigung einer Gegenlichtblende für Weitwinkel Zoom Objektive kann
zu großflächigen Verschattungen auf Ihren Bildern führen.
Verstauen der Gegenlichtblende (Siehe Abb. 9)
1) Drehen Sie die Gegenlichtblende um und setzen diese umgekehrt am Gegenlichtblenden-
Bajonett an der Frontlinse an. Richten Sie dann die Befestigungsmarkierung der
Gegenlichtblende am Objektiv mit der Markierung (TAMRON
2) Drehen Sie die Gegenlichtblende im Uhrzeigersinn bis sich die Markierung (•) oben
befindet (Abb. 9)
9
) scharf ein, während Sie durch den Kamerasucher schauen.
(Angebracht bei Modellen von Nikon und Canon)
" oben erscheint (Abb. 8). und die Blende einrastet.
) der Gegenlichtblende 3 aus.
VORSICHTSMASSNAHMEN BEI DER BELICHTUNG
Beim optischen Design von Di wurden die verschiedenen Merkmale der digitalen einäugigen
Spiegelreflexkameras berücksichtigt. Konstruktionsbedingt kann es allerdings bei den
digitalen einäugigen Spiegelreflexkameras, auch wenn die Genauigkeit des Auto-Fokus
innerhalb der Spezifikation liegt, unter bestimmten Bedingungen bei Auto-Fokus-Aufnahmen
vorkommen, dass sich der Fokus etwas vor oder hinter dem optimalen Punkt befindet.
Bei Verwendung eines in die Kamera eingebauten Blitzgerätes kann es, besonders im
Weitwinkelbereich, zu negativen Erscheinungen wie Lichtabfall in den Ecken oder
Abschattungen am unteren Bildrand kommen. Dies ist auf den eingeschränkten Blitzbereich
und/oder die Position des Blitzgerätes zum Objektiv zurückzuführen. Das Objektiv kann
hierbei den Blitz abschatten. Es wird daher dringend empfohlen, für alle Blitzaufnahmen ein
vom Hersteller der Kamera geeignetes, separates Blitzgerät zu verwenden.
Einzelheiten entnehmen Sie bitte dem Abschnitt "Eingebautes Blitzgerät" der
Bedienungsanleitung Ihrer Kamera.
Wir empfehlen aufgrund der optischen Leistung des Objektivs NICHT die Verwendung eines
Telekonverters.
Wenn Sie eine Kamera auf ein Stativ stellen und ein Bild aufnehmen, deaktivieren Sie den VC-
Schalter.
Wenn die Kamera auf AF gestellt ist, kann das Betätigen des Fokussierrings schwere Schäden
am Mechanismus des Objektivs verursachen.
Manche Kameramodelle zeigen die größte und kleinste Blende des Objektivs als
Näherungswert an. Dies ist Teil des Kamerakonzepts und stellt keinen Defekt am Objektiv dar.
HINWEISE ZUR PFLEGE UND AUFBEWAHRUNG
Linsenoberflächen dürfen nicht berührt werden. Verwenden Sie ein geeignetes Tuch oder einen Pinsel
zur Entfernung von Staub. Bei Nichtgebrauch des Objektivs bitte stets Schutzkappen aufsetzen.
Fingerabdrücke oder Verschmutzungen der Linse entfernen Sie mit einem speziellen
Linsenreinigungstuch, auf das Sie eine geringe Menge Reinigungsflüssigkeit geben und die
Linse mit kreisförmigen Bewegungen von der Mitte nach außen reinigen.
Verwenden Sie zur Reinigung des Objektivtubus ein Silikontuch.
Jegliche Bildung von Schimmel kann Schäden verursachen. Reinigen Sie das Objektiv nach
Einsatz in Wassernähe oder an feuchten Orten. Bewahren Sie das Objektiv an einem
sauberen, kühlen und trockenen Ort auf. Wenn Sie das Objektiv in einer Objektivtasche
aufbewahren, legen Sie ein im Handel erhältliches Trockenmittel wie z.B. Silicagel bei, das
Sie von Zeit zu Zeit erneuern. Sollte es zu Schimmelbildung kommen, wenden Sie sich bitte
an ein Fotofachgeschäft vor Ort.
Vermeiden Sie jede Berührung mit den Kontakten zwischen Objektiv und Kamera, da Staub, Schmutz
und/oder Flecken zu einem Kontaktausfall zwischen Objektiv und Kamera führen können.
Bei Einsatz Ihrer Ausrüstung [Kamera(s) und Objektiv(e)] in einer extremen Temperaturschwankungen
ausgesetzten Umgebung geben Sie bitte Ihre Ausrüstung vorübergehend in eine Tasche oder einen
Plastikbeutel, so dass die Ausrüstung eine allmähliche Temperaturanpassung erfährt. Dadurch
verringern Sie das Risiko, dass die Ausrüstung Probleme verursacht.
Werbung
