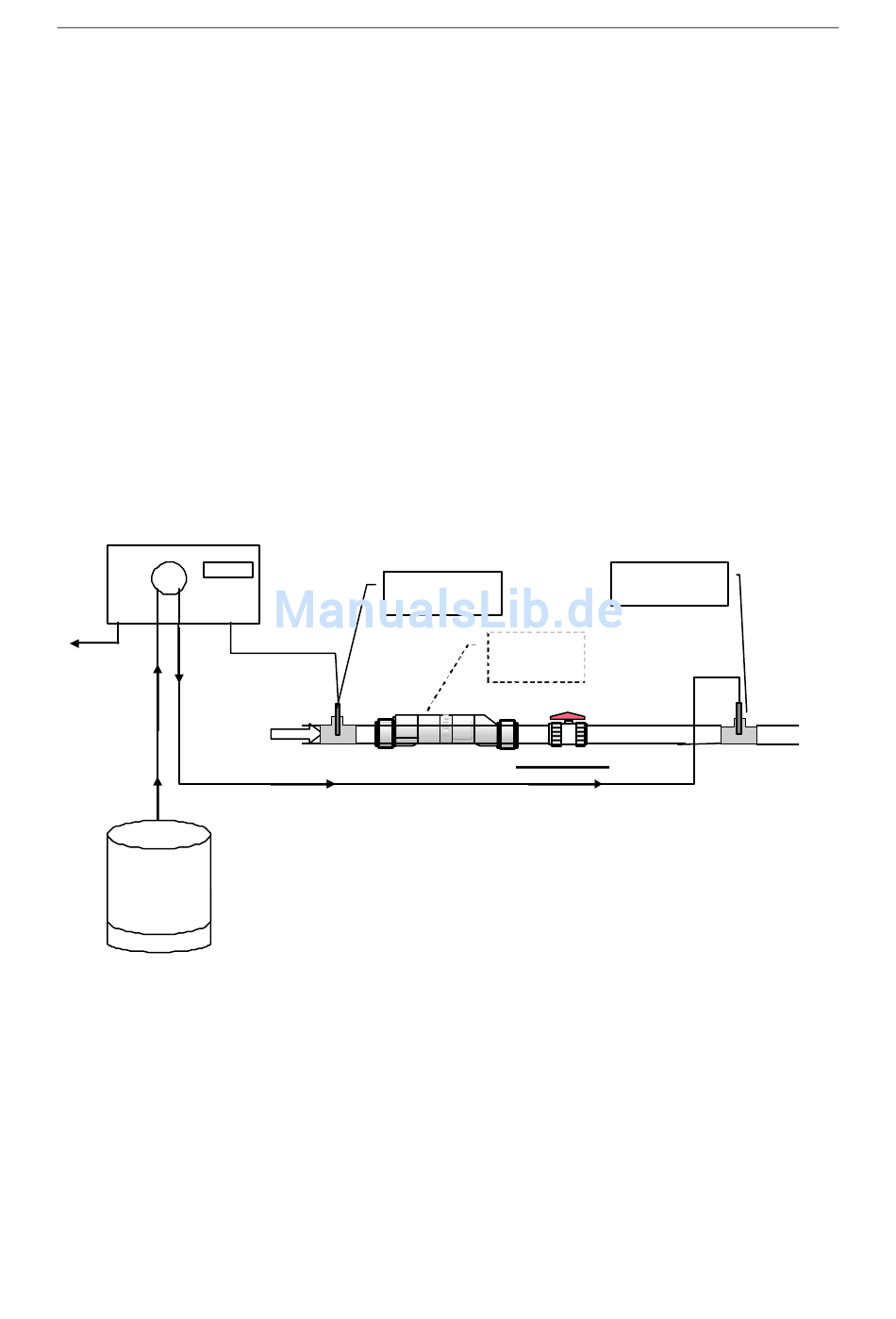

INSTALLATIONSSCHEMA
Die verschiedenen Elemente des pHoenix Geräts Sind wie folgt in die
Verrohrung des Beckens einzubauen :
-Die pH-Sonde muss, gegebenenfalls zusammen mit anderen
Messeinrichtungen, direkt hinter dem Filter montiert werden.
Die Installation erfolgt mit Hilfe einer Steckvorrichtung / Anbohrschelle für 50
mm Rohr.
-Der für die Einspritzung des sauren oder basischen pH-Präparats erforderliche
Anschluss erfolgt auch mit Hilfe einer Steckvorrichtung / Anbohrschelle für 50
mm Rohr.
Werden ein Wärmetauscher und / oder eine Elektrolyseenzelle eingesetzt,
müssen diese Elemente zwischen die pH-Sonde und den Injektor montiert
werden.
Strom-
versorgung
Tank
pH-Sonde
Dosierpu mpe-Ausgang
Injektion
Elektrode
(falls vorhanden)
Seitenansicht
10
