Inhaltszusammenfassung für ccei pHoenix

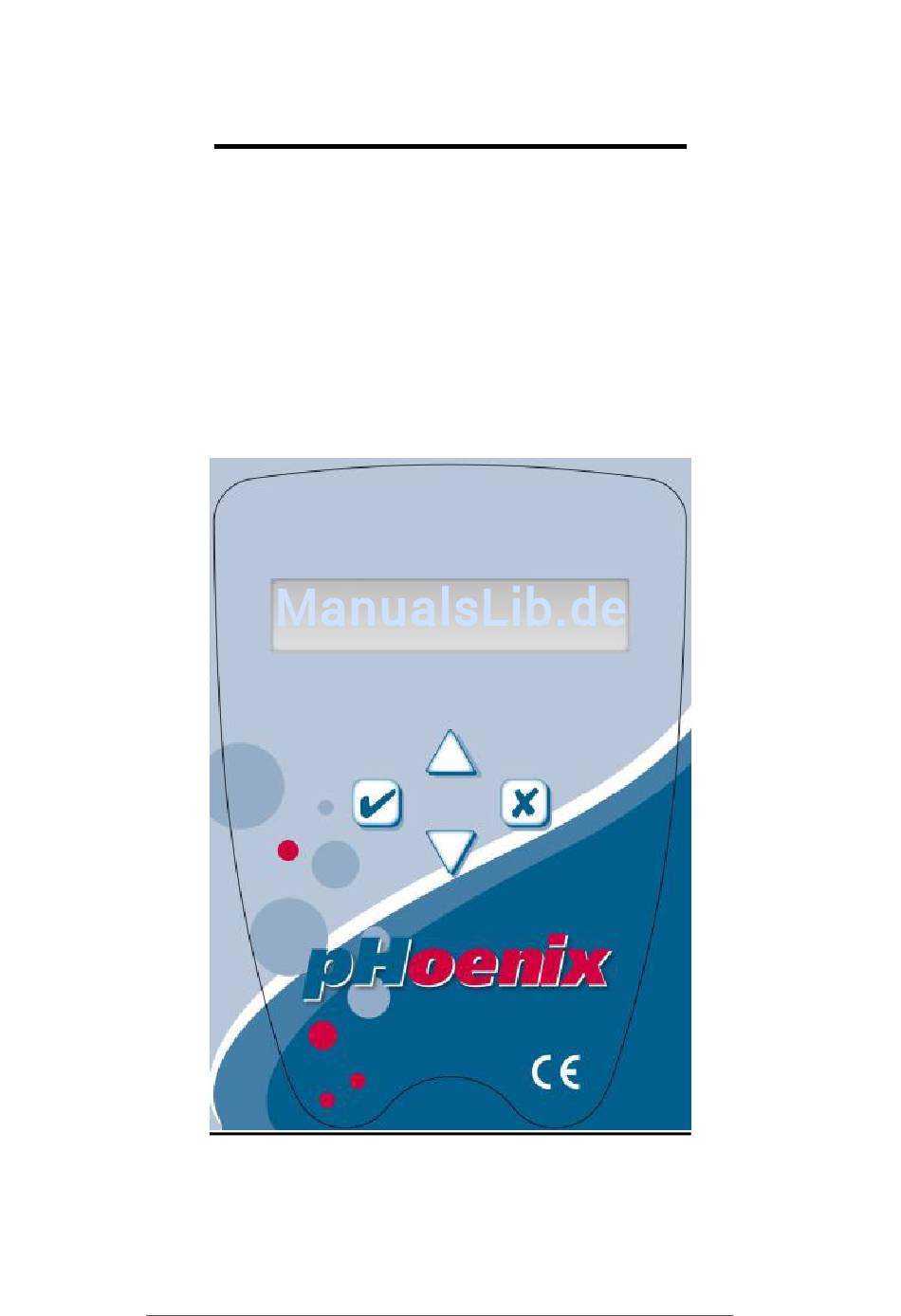

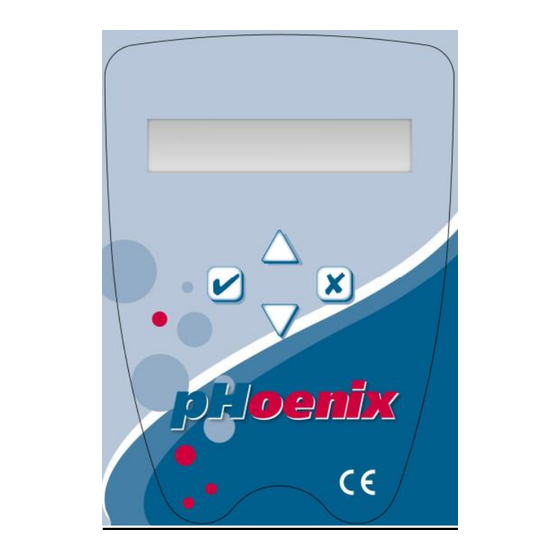

- Seite 1 BETRIEBSANLEITUNG p p p H H H o o o e e e n n n i i i x x x...
-
Seite 2: Technische Daten
TECHNISCHE DATEN Allgemein Abmessungen (lxhxp) in mm 140*190*90 Gewicht 1,2 kg Betriebsspannung (1~) 230V / 50Hz Schutzgrad IP-54 Isolierklasse pH-Meter Messbereich 3,7 bis 9,9 Auflösung +/- 0,1 Sonde ph-Sonde Justierung bei pH-Referenzwert 7 und 9 Dosierpumpe Schlauchpumpe Maximale Leistung 1,5 l/h Dosierung Proportional von 0 bis 1,5l/h (20% pro 0,1°pH-Wert-Einheit) - Seite 3 INBETRIEBNAHME Die Inbetriebnahme des pHoenix- Systems erfolgt durch Betätigen des auf der Vorderseite des Gehäuses angebrachten Ein- und Aus-Schalters. Das Gerät reguliert den pH-Wert Ihres Schwimmbeckenwassers durch elektronisch gesteuerte Zugabe einer sauren (pH- Minus-Präparat) oder einer basischen Lösung (pH- Plus- Präparat). Der Benutzer kann das pHoenix - System auf den Steuerungsmodus pH-Minus oder pH-Plus einstellen: Bei ersterem wird dem Beckenwasser saure pH-Minus Lösung zugesetzt, in der...
-
Seite 4: Allgemeine Funktionsweise
Lösung erhöht. MODE PH-: Der pH-Wert im Beckenwasser wird durch Injektion einer sauren Lösung vermindert. MODE ON : Das pHoenix- System läuft auf voller Leistung. Die Dosierpumpe arbeitet ohne Unterbrechung. MODE OFF :Das pHoenix- System ist abgestellt. Die Dosierpumpe arbeitet nicht. -
Seite 5: Ph Menu Einstellungen
PH MENU EINSTELLUNGEN Durch Drücken der Knopftasten ▲ und ▼ können Sie in das Menü wechseln zur Anpassung der Einstellungen: Dann wird am Display pH Menu angezeigt. Durch Drücken der -Taste wechseln Sie in das Menü. Durch Drücken der Knopftasten ▲ und ▼ können Sie die verschiedenen Parameter im Menü... - Seite 6 Abbruch des Programmiervorgangs, ohne den angewählten Wert zu bestätigen, durch Drücken der Taste Es wird empfohlen einen Sollwert von 7 – 7,4 einzustellen. V/24h=2.0L Dieser Menüpunkt gestattet die Einstellung der maximal zulässigen Injektionsmenge pro Tag durch Drücken der Taste . Angewählt wird der gewünschte Tageswert erneut mit Hilfe der beiden Tasten ▲...
- Seite 7 Inbetriebnahme und danach ungefähr einmal pro Monat durchzuführen. Das Justieren der Messeinrichtung geschieht mit Hilfe von zwei pH- Referenzlösungen (pH 7 und pH 9), die mit zum Lieferumfang des pHoenix gehören. Das Justieren der Messeinrichtung beginnt durch Drücken der Taste √. Auf dem Display des pHoenix Gerätes erscheint der Hinweis Kal.
- Seite 8 DRUCKANSCHLÜSSE Anschließend erfolgt die Verschraubung des Dosierbehâlters und des Saugkorbs. Anschluss der pH-Sonde. Zum Einbau der Sonde ins Becken sind die Anbohrschelle und die Den Injektor mit Hilfe von Teflonband Sondenhalterung zu verwenden. Alle in die Anbohrschelle einschrauben Schraubverbindungen müssen mit Teflonband abgedichtet werden.
- Seite 9 INSTALLATION DES INJEKTORS Der Injektor spritzt die zur Korrektur des gemessenen pH-Werts erforderliche Menge sauren oder basischen pH-Präparats in das Beckenwasser ein. Dabei muss der Injektor unbedingt hinter der pH-Sonde angebracht sein. Den Injektor mit Hilfe Durchsichtige Schlauch- von Teflonband in das Verbindung mit der Gewinde einschrauben.
- Seite 10 INSTALLATIONSSCHEMA Die verschiedenen Elemente des pHoenix Geräts Sind wie folgt in die Verrohrung des Beckens einzubauen : -Die pH-Sonde muss, gegebenenfalls zusammen mit anderen Messeinrichtungen, direkt hinter dem Filter montiert werden. Die Installation erfolgt mit Hilfe einer Steckvorrichtung / Anbohrschelle für 50 mm Rohr.
-
Seite 11: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Das phoeniX-System muss mit einem Fehlerstromschutzschalter mit 30mA abgesichert werden. Die Dauerstromversorgung muss wirksam gegen eventuelle Überspannungen und Ûberlastungen geschützt sein. RAUM FÜR PERSÖNLICHE ANMERKUNGEN... - Seite 12 OENIX Verkaufsdatum : ......................Seriennummer : ......................-Erklärung Der Hersteller CCEI SA (FR 1507 073 804 973) erklärt hiermit, dass dieses Gerät der europäischen Richtlinie über die elektromagnetische Verträglichkeit (2004/108/CE), über Niederspannung (73/23/EWG), RoHS (2002/95/CE) und WEEE (2002/96/CE) entspricht. Emmanuel Baret Marseille, den 01.03.2010...
