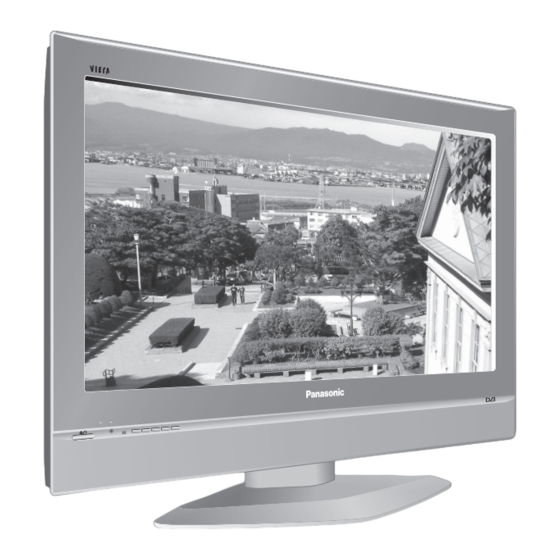

Bedienungsanleitung MODE Digitaler Progressiv Breitbild Plasmadisplay-Fernseher IDTV TH-37PE55E Modell-Nr. TH-42PE55E Bei der obigen Abbildung handelt es sich um ein Bild. Der oben gezeigte Ständer ist Sonderzubehör. Diese Gerät ist nur für den Gebrauch in Deutschland bestimmt. Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf.
Sehr geehrter Panasonic-Kunde, wir hoffen, dass Ihr neuer Fernseher Ihnen viele Jahre Freude bereiten wird. Mit dem Abschnitt Schnellstart zu Beginn dieser Anleitung, können Sie Ihren Fernseher schnell in Betrieb nehmen. Wir empfehlen Ihnen, anschließend die ganze Anleitung zu lesen und sie zur späteren Bezugnahme aufzubewahren, wenn Sie die vielen fortgeschrittenen Einrichtungen dieses Plasmafernsehers verwenden möchten.
Beispiele von Standbildern schließen Firmenzeichen, Videospiele, Computerbilder, Teletext und im Seitenverhältnis 4:3 wiedergegebene Bilder ein. Wenn kein Signal anliegt und kein Bedienungsvorgang durchgeführt wird, erscheint der Panasonic Bildschirmschoner automatisch nach einigen Minuten, um ein Einbrennen Auftretende Nachbilder des Bildes zu verhindern.
Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden. • Im lnneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an lhren örtlichen Panasonic-Händler. Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.
• Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay-Fernseher irgendwelche Reparaturen vorzunehmen.
Zubehör Haben Sie alle Zubehörteile und sonstige hier abgebildeten Teile? Bedienungsanleitung Fernbedienung Netzkabel (EUR7651100) MODE IDTV Klemmeinrichtung × 2 Batterien für die Pan-Europäische Fernbedienung Garantie (2 × R6 (UM3) size) Batterien für die Fernbedienung Batterien Größe R6 (UM3) Ziehen Sie am Haken und Batterien korrekt einsetzen, Deckel wieder einsetzen.
Zur Vermeidung von Störungen auf dem Bildschirm verlegen Sie das Antennenkabel getrennt vom Netzkabel. Für die Verwendung des TY-ST42PX5W Bündeln Sie die Kabel mit den zwei am Plasma-Fernseher angebrachten Kabelklemmen (links und rechts). Für TH-42PE55E Für TH-37PE55E Kabelklemme Für die Verwendung des TY-ST42PA50W Die Kabelbänder anbringen.
Schnellstart Anschluss- und Einrichtungsoptionen Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen. HF-Kabel (nicht mitgeliefert) SET TOP-BOX COMPONENT AUDIO AUDIO VIDEO Scart-Kabel (nicht mitgeliefert) AUDIO VIDEO VIDEO VIDEO S-VIDEO S VIDEO ODER HF-Kabel (nicht mitgeliefert) VCR / DVD RECORDER...
Seite 9
Schnellstart DVB ATP Der Automatische Sendersuchlauf beginnt. Einen Moment bitte! Prog. Kanal Sendername NetID. TS ID. Das Fernsehgerät beginnt die Suche nach DVB- und analogen Sendern: 12302 4158 12302 4158 Die Fernsehsender werden gesucht, der Reihe nach sortiert und betriebsbereit ProSieben 12302 4158...
Hauptbedientasten: Frontplatte und Fernbedienung Ein- / Aus-Schalter STR (Speichertaste) zum Speichern der Abstimmung und sonstiger Funktionseinstellungen. Taste TV/AV (siehe Seite 36) F (Funktionsauswahltaste) Wechseln der Programmpositionen um einen Schritt vor oder Zeigt die Bildschirm-Menüfunktionen. zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken, um Schritt für Schritt die verfügbaren Drücken der Tasten angehoben oder abgesenkt werden.
Bedienung über die Bildschirm-Menüs (OSD) Viele der Einrichtungen dieses Fernsehers werden über das Bildschirm-Menüsystem aufgerufen. Verwenden Sie die Fernbedienung wie unten dargestellt, um die gewünschten Funktionen aufzurufen und einzustellen. Drücken Sie die MODE-Taste, um den DVB- oder den Analogue MODE MODE Analogmodus zu wählen.
Bildeinstellung MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Bildeinstellung. Rufen Sie das Menü Bildeinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren.
Toneinstellung MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Toneinstellung. Rufen Sie das Menü Toneinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren.
Installation MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren.
TV-Speicher-Menü – Übersicht (Analogmodus) Im Analogmodus MENU MODE Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Zur gewünschten Menüoption gehen. IDTV Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren.
TV-Speicher-Menü – Ändern (Analogmodus) Im Analogmodus MENU MODE Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zu Ändern. Rufen Sie Ändern auf. IDTV Zur gewünschten Programmposition gehen (z.
TV-Speicher-Menü – Ändern (Analogmodus) Einen Sender neu benennen Cursor zur Spalte Sender bewegen. Ändern Pos. Kanal Sender Sperren CH44 Das neue Zeichen wählen. Im Kasten unten auf dem Bildschirm CH51 CH41 erscheint das gegenwärtig gewählte Zeichen. CH47 CH37 ABCDEFGHIJKLMNOPQRST Cursor zur nächsten Zeichenposition bewegen. UVWXYZ+-.
TV-Speicher-Menü – Automatischer Sendersuchlauf (ATP) (Analogmodus) Mit ATP wird Ihr Fernseher automatisch neu abgestimmt. Dies ist z. B. nützlich, wenn Sie umziehen und Ihren Fernseher auf die örtlichen Sender einstellen möchten. Im Analogmodus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü...
TV-Speicher-Menü – Manueller Suchlauf (Analogmodus) Sie können auch einzelne Programmplätze neu abstimmen: Im Analogmodus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zum Suchlauf.
DVB-Einstellungen – Übersicht (DVB-Modus) Im DVB-Modus MENU MODE Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum Menü DVB-Einstellungen. Rufen Sie das Menü DVB-Einstellungen auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. IDTV EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen...
Profi le bearbeiten (DVB-Modus) Das Profi lmenü ermöglicht es, Ihre bevorzugten Programme im Informationsbanner darzustellen, damit Sie schnell und einfach auf Ihre favorisierten Programme zugreifen können. Die Programmnummern werden der Reihe nach aufgelistet. Sie können 4 unterschiedliche Listen (Profi le) erstellen. Im DVB-Modus MENU MODE...
DVB Tuning-Menü (DVB-Modus) Das DVB Tuning-Menü ermöglicht Zugriff zu den DVB-Tuningeinstellungen. Im DVB-Modus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum Menü DVB-Einstellungen. Rufen Sie das Menü DVB-Einstellungen auf. Navigieren Sie zum Tuning-Menü.
DVB Tuning-Menü – DVB ATP (DVB-Modus) Mit DVB ATP wird Ihr Fernseher automatisch neu abgestimmt. Dies ist z. B. nützlich, wenn Sie umziehen und Ihren Fernseher auf die örtlichen Sender einstellen möchten. Im DVB-Modus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü...
DVB System-Setup (DVB-Modus) Das DVB System-Setup Menü bietet Ihnen Zugriff auf besondere DVB-Optionen. Im DVB-Modus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum Menü DVB-Einstellungen. Rufen Sie das Menü DVB-Einstellungen auf. Navigieren Sie zum Menü...
Common Interface Modul (DVB-Modus) Das Menü “Common Interface Modul” bietet Ihnen Zugriff auf die Funktionen eines Schnittstellenmoduls (CI), welches in den CI-Steckplatz auf der Rückseite des Fernsehgerätes integriert wurde. WICHTIGE HINWEISE: • Schalten Sie den Fernseher mit dem Schalter an der Vorderseite aus, bevor Sie ein Modul einstecken oder entfernen. •...
DVB Software-Update (DVB-Modus) Die DVB-Technik bietet die Möglichkeit, die Software des Gerätes gegebenenfalls zu aktualisieren. Dafür stehen verscheidene Möglichkeiten zur Verfügung. Autom. Suche im Standby (Über Nacht) Dieses Fernsehgerät sucht nachts automatisch nach neu verfügbarer Software. Falls eine neue Software-Version gefunden wird, wird sie automatisch heruntergeladen und installiert.
DVB Software-Update (DVB-Modus) Update-Suche ausführen (Manuelles Herunterladen) Um manuell nach einer neuen verfügbaren Software-Version zu suchen, wählen Sie “Update-Suche ausführen” im DVB Software-Update Menü. Im DVB-Modus MENU Drücken Sie die Taste MENU. MODE Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum Menü...
Informationsbanner Im DVB-Modus MODE Das Informationsbanner erscheint, wenn Sie zwischen Kanälen umschalten bzw. die Taste oder die Taste GUIDE drücken. Das Banner bietet dem Benutzer Informationen zum Kanal GUIDE und dem Programm, das momentan gesendet wird. Die Anzeige des Banners wird nach einer festgelegten Zeit automatisch beendet, wobei Sie diese Zeitspanne im DVD System-Setup Menü...
Q-Link Q-Link gestattet die Kommunikation zwischen dem Fernsehgerät und einem kompatiblen VCR oder DVD-Recorder. Voraussetzungen für die Q-Link Kommunikation sind, dass der Fernseher über ein voll verkabeltes SCART-Kabel zwischen der AV2 / AV3-Buchse des Fernsehgerätes und der entsprechenden Buchse am VCR sowie am DVD-Recorder verbunden ist, welches das “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic”...
Wenn über und unter dem Bild schwarze Balken festgestellt werden, ändert Panasonic Auto sich das Bildseitenverhältnis automatisch. Panasonic Auto wählt in diesem Fall das beste Bildformat und vergrößert das Bild, so dass es den gesamten Bildschirm ausfüllt. Das kann je nach Bildinhalt einige Minuten dauern.
Seite 31
Aspekt-Funktion 16 : 9 16 : 9 16:9 zeigt ein echtes 16:9 (anamorphes) Bildformat an, ohne Verzerrungen des Formats. 16 : 9 14 : 9 14 : 9 Die Aspekteinstellung 14:9 stellt Bildvorlagen im 14:9 oder 4:3 Format in einem korrekten Seitenverhältnis über den gesamten Bildschirm dar. Bei 4:3 Vorlagen werden Bildanteile am unteren und oberen Bildrand evtl.
Videorecorder / DVD / DVD-R-Bedienung Mit der Fernbedienung können auch einige Funktionen bestimmter Panasonic-Videorecorder und DVD-Geräte (DVD - Digital Versatile Disc) bedient werden. Einige Videorecorder und DVD-Geräte verfügen über unterschiedliche Funktionen - überprüfen Sie also die Kompatibilität anhand der Bedienungsanleitung dieser Geräte oder fragen Sie Ihren Fachhändler.
Videotext-Bedienung • Videotext-Einrichtungen können je nach Sender unterschiedlich sein und stehen nur dann zur Verfügung, wenn der gewählte Kanal Videotext überträgt. • Wenn im Videotext-Betrieb die Taste MENU mehrmals gedrückt wird, kann der Kontrast (Cyan-Balken) eingestellt werden. Mit den Cursor-Tasten “links-rechts” kann die Einstellung geändert werden. •...
Videotext-Bedienung Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für “Aktuelle Nachrichtenmeldung”, “Aktualisierung” oder “Codierter Zugriff auf Zusatzseiten” befi nden. TV / Videotext-Modus TEXT Drücken Sie die TEXT-Taste, um zwischen dem laufenden Programm und Videotext umzuschalten. Seitenauswahl Seiten können auf zwei Arten gewählt werden: a.
Videotext-Bedienung Zugriff auf zusätzliche Videotextseiten Wenn die Videotextinformation über eine Seite hinausgeht, kann es unter Umständen etwas länger dauern, bis Sie mittels des automatischen Seitenwechsels die gewünschte Seite erreichen. Die Nummer jeder Seite, die gefunden wird, wird am oberen Rand der Seite eingeblendet, so dass Sie sie auswählen können;...
Anschlüsse An diesen Fernseher können verschiedene zusätzliche Geräte angeschlossen werden. Auf den folgenden Seiten wird der Anschluss von externen Geräten auf der Rückseite des Fernsehers beschrieben. Nach dem Anschließen Ihres Zusatzgerätes können Sie die Eingabe folgendermaßen ansehen: Bei Anzeige eines TV-Programms TV/AV Die TV/AV-Menütaste drücken.
Anschlüsse Anschluss an die Audio-Ausgänge COMPONENT AUDIO AUDIO AUDIO VIDEO AUDIO An Verstärker AUDIO Lautsprecher-System VIDEO VIDEO VIDEO S-VIDEO S VIDEO Anschluss an die AV1 / 2 / 3-Scart-Buchse COMPONENT AUDIO AUDIO VIDEO AV1/2/3 AUDIO VIDEO VIDEO VIDEO S-VIDEO S VIDEO AV1: AV2: AV3:...
Anschlüsse Anschluss der HDMI-Eingangsbuchse Bei HDMI (High Defi nition Multi media Interface) handelt es sich um die erste volldigitale A/V-Schnittstelle in der Unterhaltungselektronik, die den nicht komprimierten Standard unterstützt. Von der HDMI-Buchse werden sowohl Video- als auch Audiodaten unterstützt. ∗ Ein HDMI-kompatibles Gerät wie beispielsweise eine Set Top-Box oder ein DVD-Spieler mit einer HDMI- oder DVI- Ausgangsbuchse kann an die HDMI-Eingangsbuchse angeschlossen werden.
Wenn Ihr Fernsehgerät ein Funktionsproblem hat, dann suchen Sie bitte das entsprechende Symptom in der folgenden Tabelle und führen Sie die vorgeschlagene Überprüfung durch. Wird dadurch das Problem nicht beseitigt, wenden Sie sich bitte an Ihren örtlichen Panasonic-Fachhändler und geben Sie die Modell- und Seriennummer an (beide befi nden sich hinten am Gerät). Symptome Überprüfung...
DVB-Störungssuche Einige Probleme treten nur beim Ansehen von DVB-Kanälen auf. Aufgrund der unterschiedlichen Techniken, die beim Digitalempfang verwendet werden, kann die DVB-Signalqualität selbst dann schlecht sein, wenn Sie beim Ansehen von Analogprogrammen scheinbar ein starkes Signal empfangen. Das DVB-System erfordert ein hochwertiges Signal, um das bestmögliche Bild zu liefern. Bei der Wiedergabe von analogen Bildern führen Störungen wie die Signalrefl...
Technische Daten TH-37PE55E Stromquelle 220-240 V Wechselstrom, 50-60 Hz Leistungsaufnahme Normaler Betrieb : 253 W Bereitschaftszustand : 0,3 W (Ohne Tuner-Sperre An) 16 W (Mit Tuner-Sperre An) Plasmadisplay Treiberverfahren Wechselstrom-Typ Bildformat 16:9 Kontrast 4000:1 Bildschirmgröße 94 cmV 818 mm (B) × 461 mm (H) × 939 mm (Diagonale) (Anzahl Pixel) 408.960 (852 (B) ×...
Seite 43
Technische Daten TH-42PE55E Stromquelle 220-240 V Wechselstrom, 50-60 Hz Leistungsaufnahme Normaler Betrieb : 323 W Bereitschaftszustand : 0,3 W (Ohne Tuner-Sperre An) 16 W (Mit Tuner-Sperre An) Plasmadisplay Treiberverfahren Wechselstrom-Typ Bildformat 16:9 Kontrast 4000:1 Bildschirmgröße 106 cmV 920 mm (B) × 518 mm (H) × 1.056 mm (Diagonale) (Anzahl Pixel) 408.960 (852 (B) ×...
Seite 44
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden...
