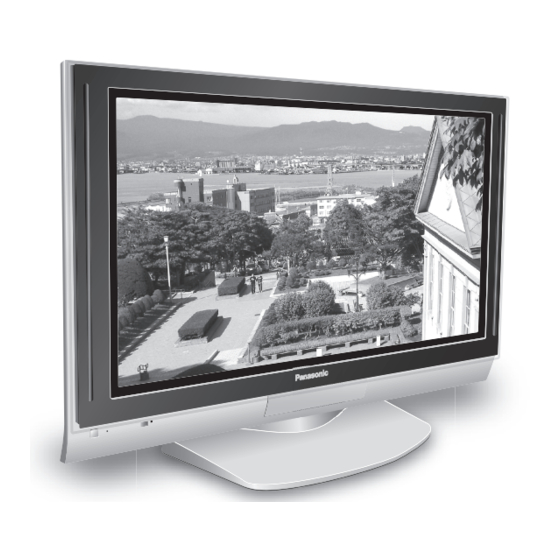

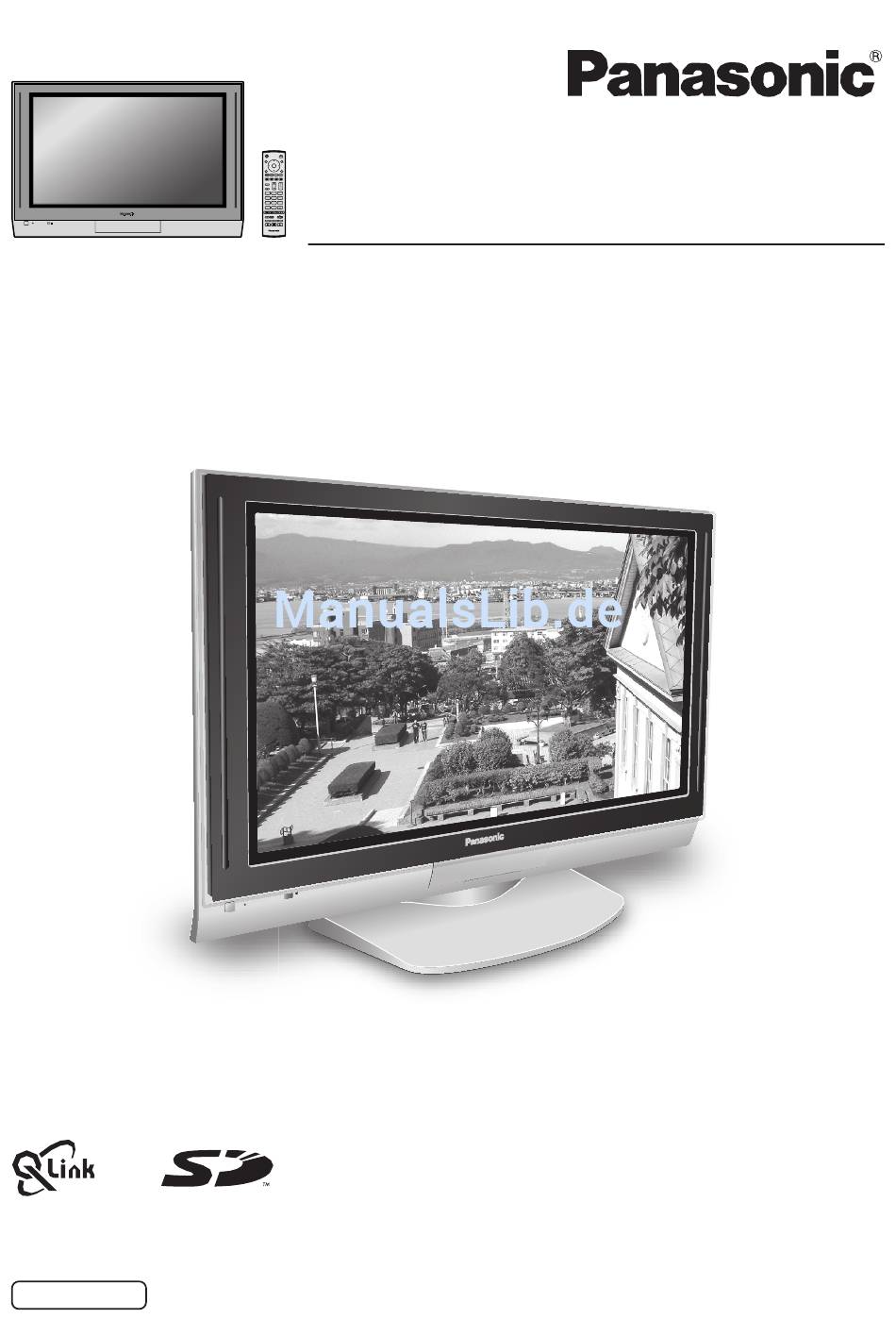

- Seite 1 Bedienungsanleitung Progressiv-Plasmadisplay-Fernseher TH-37PA30 Modell-Nr. TH-42PA30 Der oben gezeigte Ständer ist Sonderzubehör. Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf. Deutsch TQBC0712...
-
Seite 2: Inhaltsverzeichnis
Willkommen Sehr geehrter Panasonic-Kunde, Wir hoffen, dass Ihr neuer Fernseher Ihnen viele Jahre Freude bereiten wird. Mit dem Abschnitt Schnellstart zu Beginn dieser Anleitung können Sie Ihren Fernseher schnell in Betrieb nehmen. Wir empfehlen Ihnen, anschließend die ganze Anleitung zu lesen und sie zur späteren Bezugnahme aufzubewahren, wenn Sie die vielen fortgeschrittenen Einrichtungen dieses Plasmafernsehers verwenden möchten. -
Seite 3: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG 1) Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. -
Seite 4: Sicherheitsmassnahmen
Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden. • Im lnneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an lhren örtlichen Panasonic-Händler. Den Netzstecker vollständig an eine Steckdose anschliessen. •... -
Seite 5: Bei Auftretenden Störungen
Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay-Fernseher irgendwelche Reparaturen vorzunehmen. -
Seite 6: Zubehör
Zubehör Haben Sie alle Zubehörteile und sonstige hier abgebildeten Teile? Gerätegarantie Bedienungsanleitung Fernbedienung Netzkabel (TQBC0712) (EUR7635020) Batterien für die Ferritkern Ferritkern Klemmeinrichtung (klein) × 5 (groß) × 2 × 2 Fernbedienung (Grösse R6 (UM3) × 2) Anbringen des Ferritkerns (klein) Anbringen des Ferritkerns (groß) Öffnen Öffnen... -
Seite 7: Öffnen Der Vorderen Abdeckung
Öffnen der vorderen Abdeckung SD CA -EJ EC PU SH Drücken Sie “ ”. PC CARD EJECT SD CARD PUSH-EJECT TV/AV S VIDEO VIDEO Entfernen und Anbringen der Kabelanschlussabdeckung Entfernen Anbringen 1. Drücken Sie die Haken nach unten 1. Die Klammern (an vier und ziehen Sie die Abdeckung Punkten) auf der Unterseite vorsichtig nach vorn, um die... -
Seite 8: Schnellstart
Schnellstart SET TOP-BOX HF-Kabel (nicht mitgeliefert) ODER Scart-Kabel (nicht mitgeliefert) S VIDEO VIDEO VIDEO S VIDEO VIDEO VCR / DVD RECORDER Antenne einstecken und Zubehör anschließen. Schließen Sie das Netzanschlusskabel an den Plasmafernseher an. Verbinden Sie den Netzstecker mit der Wandsteckdose. - Seite 9 Schnellstart Entsprechendes Land auswählen. Land Wählen Sie für Belgien, die Schweiz und Osteuropa die gewünschte Sprache aus. Soll die Abstimmung manuell vorgenommen werden, die Grüne Taste drücken. Start ATP Suchlauf Abbruch Siehe Seite 19. CH12 Die Rote Taste zum Starten der Automatischen Sendersuchlauf drücken.
-
Seite 10: Hauptbedientasten: Frontplatte Und Fernbedienung
Hauptbedientasten: Frontplatte und Fernbedienung SD-Kartensteckplatz PC-Kartensteckplatz (siehe Seite 29) (siehe Seite 29) PC CARD EJECT SD CARD PUSH-EJECT S VIDEO VIDEO TV/AV PC CARD EJECT SD CARD PUSH-EJECT S VIDEO VIDEO TV/AV Taste TV/AV AV3-Anschlüsse PC-Eingangsbuchse STR (Speichertaste) Hauptschalter (siehe Seite 36) (siehe Seite 36) (siehe Seite 38) Zum Speichern der Abstimmung und... -
Seite 11: Bedienung Über Die Bildschirm-Menüs (Osd)
Bedienung über die Bildschirm-Menüs (OSD) Viele der Einrichtungen dieses Fernsehers werden über das Bildschirm-Menüsystem aufgerufen. Verwenden Sie die Fernbedienung wie unten dargestellt, um die gewünschten Funktionen aufzurufen und einzustellen. Die Taste MENU dient zum Öffnen des Hauptmenüs und MENU außerdem zum Zurückschalten in das vorherige Menü. Die Cursortasten Auf und Ab dienen zum Bewegen des Cursors und Auswählen von Menüs. -
Seite 12: Bildeinstellung
Bildeinstellung MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Bildeinstellung. Rufen Sie das Menü Bildeinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. -
Seite 13: Toneinstellung
Toneinstellung MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Toneinstellung. Rufen Sie das Menü Toneinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. -
Seite 14: Installation
Installation MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. -
Seite 15: Tv-Speicher-Menü - Übersicht
TV-Speicher-Menü – Übersicht MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. Sie können jederzeit die Taste EXIT drücken, um zum normalen EXIT Fernsehbetrieb zurückzukehren. -
Seite 16: Tv-Speicher-Menü - Ändern
TV-Speicher-Menü – Ändern MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zu Ändern. Rufen Sie Ändern auf. Zur gewünschten Programmposition gehen (z. B. Progr. 3). Die erforderlichen Änderungen vornehmen, z. -
Seite 17: Einen Sender Neu Benennen
TV-Speicher-Menü – Ändern Einen Sender neu benennen Cursor zur Spalte Sender bewegen. Ändern Pos. Kanal Sender Sperren CH44 Das neue Zeichen wählen. Im Kasten unten auf dem Bildschirm CH51 CH41 erscheint das gegenwärtig gewählte Zeichen. CH47 CH37 ABCDEFGHIJKLMNOPQRST Cursor zur nächsten Zeichenposition bewegen. UVWXYZ+-. -
Seite 18: Tv-Speicher-Menü - Automatischer Sendersuchlauf (Atp)
TV-Speicher-Menü – Automatischer Sendersuchlauf (ATP) Mit ATP wird Ihr Fernseher automatisch neu abgestimmt. Dies ist z. B. nützlich, wenn Sie umziehen und Ihren Fernseher auf die örtlichen Sender einstellen möchten. MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü... -
Seite 19: Tv-Speicher-Menü - Manueller Suchlauf
TV-Speicher-Menü – Manueller Suchlauf Sie können auch einzelne Programmplätze neu abstimmen: MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zum Suchlauf. Rufen Sie Suchlauf auf. -
Seite 20: Q-Link
Q-Link Q-Link gestattet die Kommunikation zwischen dem Fernsehgerät und einem kompatiblen VCR oder DVD-Recorder. Voraussetzungen für die Q-Link Kommunikation sind, dass der Fernseher über ein voll verkabeltes SCART-Kabel zwischen der AV2 / AV4-Buchse des Fernsehgerätes und der entsprechenden Buchse am VCR sowie am DVD-Recorder verbunden ist, welches das “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic”... -
Seite 21: Aspekt-Funktion
“Panasonic Auto” erscheint in der linken oberen Ecke des Bildschirms, wenn das System schwarze Streifen ober-und unterhalb des Bildes entdeckt. Panasonic Auto wählt in diesem Fall das beste Bildformat und vergrößert das Bild, so dass es den gesamten Bildschirm ausfüllt. Das kann je nach Bildinhalt “Panasonic Auto”... - Seite 22 Aspekt-Funktion 16 : 9 16 : 9 16:9 zeigt ein echtes 16:9 (anamorphes) Bildformat an, ohne Verzerrungen des Formats. 16 : 9 14 : 9 14 : 9 Die Aspekteinstellung 14:9 stellt Bildvorlagen im 14:9 oder 4:3 Format in einem korrekten Seitenverhältnis über den gesamten Bildschirm dar.
- Seite 23 Aspekt-Funktion Zoom1 Zoom1 Zoom1 zeigt Bilder im Breitbildformat 16:9 oder 4:3 ohne Formatverzerrungen Zoom1 Zoom2 Zoom2 Zoom2 zeigt anamorphe Bilder im Breitbildformat 16:9 als Ganzseitenbildschirm an, ohne Formatverzerrungen. Zoom2 Zoom3 Zoom3 Mit Hilfe der Option Zoom3 werden Bilder im Letterbox-Format 21:9 ohne Verzerrungen des Seitenverhältnisses als Vollbild angezeigt.
-
Seite 24: Mehrere Bilder
Mehrere Bilder Drücken Sie die MULTI WINDOW-Taste und schalten Sie bei angezeigten Auswahltasten auf dem Bildschirm mittels der Roten und Grünen Tasten MULTI WINDOW zwischen den Funktionen Bild im Bild (PIP), Bild neben Bild (POP) und Bild und Bild (PAP) um. Die für diese Funktionen angezeigten Bildschirmtasten (die den vier farbigen Tasten auf der Fernbedienung entsprechen) werden nach wenigen Sekunden ausgeblendet. -
Seite 25: Standbild
Standbild Drücken Sie die HOLD-Taste zum Einfrieren des Bildes (Standbild) HOLD drücken. Diese Taste erneut zum Zurückgehen auf das gegenwärtige Programm drücken. Sendersuchlauf Drücken Sie die INDEX-Taste, um Standbilder der auf allen INDEX gespeicherten Sendern ausgestrahlten Programme anzuzeigen. Diese Bilder werden oben links beginnend, im Uhrzeigersinn angezeigt. -
Seite 26: Pc-Modus
PC-Modus Wenn Sie auf PC-Eingang (AV3/PC) umschalten, wird das Menü geändert. TV/AV Drücken Sie die Taste TV/AV. Drücken Sie, während die Bildschirm- Wahltasten angezeigt werden, die Gelbe Taste, um den PC-Modus aufzurufen. Gelb Drücken Sie die Taste TV/AV erneut, um auf die Fernsehwiedergabe zurückzukehren. - Seite 27 PC-Modus Bild Lage/Grösse Im PC-Modus PC Menü MENU Drücken Sie die Taste MENU. Bild Bild Lage/Grösse Navigieren Sie zum Menü Bild Lage/Grösse. Signal Rufen Sie das Menü Bild Lage/Grösse auf. Bild Lage/Grösse Zur gewünschten Menüoption gehen. Normalisieren Normal H-Lage Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. H-Grösse EXIT V-Lage...
-
Seite 28: Foto-Ansichtsmodus
Foto-Ansichtsmodus Standbilder (JPEG-Daten), die mit einer Digitalkamera oder einer digitalen Videokamera aufgenommen wurden, können mit Hilfe einer SD- bzw. PC-Karte wiedergegeben werden. Anzeigbare Bildformate: Basis-JPEG 64 × 64 – 8.192 × 8.192 Pixel (Unterabtastung 4:2:2 oder 4:2:0) Anzeigbare Anzahl von Ordnern: max. 100 Hinweise: •... - Seite 29 Foto-Ansichtsmodus Kompatible Karte SD-Karte SD-Kartensteckplatz PC-Kartensteckplatz Einfügen Entfernen SD-Karte Compact-Flash* RD EJ EC RD EJ EC PC CA PC CA Multimedia-Karte Smart-Media* MiniSD-Karte Memory Stick* SD CA RD SD CA RD JE CT PU SH -E JE CT PU SH -E xD Picture-Karte* Drücken Sie auf die Flash ATA-Karte*...
-
Seite 30: Einstellungen
Foto-Ansichtsmodus Bildeinstellung Beim Foto-Ansichtsmodus MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Bildeinstellung. Rufen Sie das Menü Bildeinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Drücken Sie zu einem beliebigen Zeitpunkt die Taste EXIT, um das Menü... -
Seite 31: Einzelbild-Modus
Foto-Ansichtsmodus Durch Drücken der SD-Taste wird der Miniaturbild-Bildschirm automatisch angezeigt. Danach können Sie Ihren gewünschten Ansichtsmodus aus den folgenden drei Modi auswählen. Multi-Bild-modus Es werden 12 Bilder angezeigt. 0001 / 0013 Foto Sicht Modus Drücken Sie diese Taste, um das gewünschte Bild Abbruch auszuwählen. -
Seite 32: Videorecorder / Dvd / Dvd-R-Bedienung
Videorecorder / DVD / DVD-R-Bedienung Mit der Fernbedienung können auch einige Funktionen bestimmter Panasonic-Videorecorder und DVD-Geräte (DVD - Digital Video Disc) bedient werden. Einige Videorecorder und DVD-Geräte verfügen über unterschiedliche Funktionen - überprüfen Sie also die Kompatibilität anhand der Bedienungsanleitung dieser Geräte oder fragen Sie Ihren Fachhändler. -
Seite 33: Videotext-Bedienung
Videotext-Bedienung • Videotext-Einrichtungen können je nach Sender unterschiedlich sein und stehen nur dann zur Verfügung, wenn der gewählte Kanal Videotext überträgt. • Wenn imVideotext-Betrieb die Taste MENU zweimal gedrückt wird, kann der Kontrast (Cyan) eingestellt werden. Mit Hilfe der Cursor-Tasten “links-rechts” kann die Einstellung geändert werden. •... - Seite 34 Videotext-Bedienung Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für “Aktuelle Nachrichtenmeldung”, “Aktualisierung” oder “Codierter Zugriff auf Zusatzseiten” befinden. TV / Videotext-Modus TV/TEXT Drücken Sie die TV/TEXT-Taste, um zwischen dem laufenden Programm und Videotext umzuschalten. Seitenauswahl Seiten können auf zwei Arten gewählt werden: a.
- Seite 35 Videotext-Bedienung Aktuelle Nachrichtenmeldung Wenn eine Seite für aktuelle Nachrichtenmeldungen gewählt wurde, zunächst die Taste MENU und danach die Gelbe Taste drücken, um das normale Fernsehprogramm weiterhin zu sehen. Wenn eine aktuelle Meldung eingeht, wird die Seitennummer auf dem Bildschirm angezeigt. Gelbe Taste drücken, um die Nachrichtenmeldung anzuzeigen.
-
Seite 36: Anschlüsse
Anschlüsse An diesen Fernseher können verschiedene zusätzliche Geräte angeschlossen werden. Auf den folgenden Seiten wird erläutert, wie Sie externe Geräte an dieVorder- und Rückseite des Fernsehgerätes anschließen können. Nach dem Anschließen Ihres Zusatzgerätes können Sie die Eingabe folgendermaßen ansehen: TV/AV Die TV/AV-Menütaste drücken. -
Seite 37: Anschluss An Die Audio-Ausgänge
Anschlüsse Anschluss an die Audio-Ausgänge AV 4C COMPONENT VIDEO AUDIO AUDIO OUT Verstärker an AUDIO Lautsprecher-System S VIDEO VIDEO VIDEO S VIDEO VIDEO Anschluss an die AV1 / 2 / 4-Scart-Buchse AV 4C COMPONENT VIDEO AV1: AUDIO OUT VIDEORECORDER SET TOP-BOX DVD-SPIELER AV1/2/4 S VIDEO... -
Seite 38: Anschließen An Die Pc-Eingangsbuchsen
Anschlüsse Anschließen an die PC-Eingangsbuchsen Computer S VIDEO VIDEO PC CARD EJECT PUSH-EJECT SD CARD TV/AV S VIDEO VIDEO Weniger als Ferritkern (klein) 10 cm (mitgeliefert) Audio Stereostecker Ein für die Audioausgangsbuchse des Computers passendes Kabel verwenden. Adapterstecker Weniger als Weniger als (falls notwendig) 10 cm... -
Seite 39: Störungssuche
Wenn Ihr Fernsehgerät ein Funktionsproblem hat, dann suchen Sie bitte das entsprechende Symptom in der folgenden Tabelle und führen Sie die vorgeschlagene Überprüfung durch. Wird dadurch das Problem nicht beseitigt, wenden Sie sich bitte an Ihren örtlichen Panasonic-Fachhändler und geben Sie die Modell- und Seriennummer an (beide befinden sich hinten am Gerät). Symptome Überprüfung... -
Seite 40: Hinweise Zur Scart- Und S-Video-Buchse
Hinweise zur Scart- und S-Video-Buchse AV2 SCART-Anschluss (VIDEO, S-VIDEO, Q-Link) AV1-SCART-Anschluss (RGB, VIDEO) Buchse Masse Buchse Masse FBAS Eingang (Video) FBAS Eingang (Video) FBAS Ausgang (Video) FBAS Ausgang (Video) RGB Status Masse Eingang FBAS Masse FBAS Masse Status RGB Rot Eingang S.C.-Eingang Masse Eingang... -
Seite 41: Eingangssignale Für Den Pc-Anschluss
Eingangssignale für den PC-Anschluss ∗ Verwendbare Eingangssignale für PC-Eingang (D-Sub 15-PIN) ( Markierung) Horizontale Vertikale Signal Frequenz (kHz) Frequenz (Hz) ∗ 640 × 400 @70 Hz 31,47 70,00 ∗ 640 × 480 @60 Hz 31,47 59,94 ∗ Macintosh13” (640 × 480) 35,00 66,67 ∗... -
Seite 42: Technische Daten
Technische Daten TH-37PA30 TH-42PA30 Netzspannung 220 – 240 V Wechselstrom, 50 / 60 Hz Nennaufnahme Normalbetrieb 245 W 315 W Bereitschaftszustand 1,8 W Ausgeschaltet 1,0 W Plasmadisplay Treiberverfahren Wechselstrom-Typ Bildformat 16:9 Kontrast 4000:1 Bildschirmgrösse 37" 42" 818 mm (B) × 461 mm (H) × 939 mm (Diagonale) 920 mm (B) × 518 mm (H) × 1.056 mm (Diagonale) (Anzahl Pixel) 408.960 (852 (B) ×... - Seite 44 Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennummer Matsushita Electric Industrial Co., Ltd. Web Site : http://www.panasonic.co.jp/global/ 2004 Matsushita Electric Industrial Co., Ltd. All Rights Reserved. MBS0204S0...
