EMF Tester 8001
Best.-Nr./Cat. No. 8001
Bedienungsanleitung
Instruction Manual

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HDT EMF Tester 8001

  • Seite 1 EMF Tester 8001 Best.-Nr./Cat. No. 8001 Bedienungsanleitung Instruction Manual...
  • Seite 2 EMF Tester 8001...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt Seite 1.0 Einleitung / Lieferumfang ................4 2.0 Sicherheitsmaßnahmen ................5 3.0 Bedienelemente ..................6 4.0 Durchführung von Messungen ..............7 4.1 Vorbereitung und Sicherheitsmaßnahmen ............8 4.2 Durchführen von Elektrosmogmessungen.............11 5.0 Wartung ....................12 5.1 Reinigung ....................12 5.2 Batteriewechsel ..................12 6.0 Technische Daten ..................13 Garantie ......................14...

  • Seite 4: Einleitung/Lieferumfang

    Im Gegensatz zu magnetischen Feldern sind elektrische Felder ohne großen Aufwand abzuschirmen. Die Belastungen für den menschlichen Organismus sind durch magne- tische Felder sehr viel größer als durch elektrische Felder. Mit dem HDT Elektrosmogmeter haben Sie die einfache Möglichkeit die magnetische Feldstärke zu überprüfen.
  • Seite 5 Einheit für die magnetische Feldstärke ist Gauss (G) die aber in den USA noch üblich ist. Das HDT Elektrosmogmeter hat die Möglichkeit die magnetische Feldstärke zusätzlich auch in Gauss anzuzeigen. Das HDT Elektrosmogmeter ist geeignet für alle Bereiche in Haushalt, Industrie und im Handwerk. stellige, digital Anzeige, 1999 Digits - direkte Anzeige in Tesla oder Gauss - Messbereich 0,01...200 µT / 0,1...2000 mG...

  • Seite 6: Sicherheitsmaßnahmen

    Lieferumfang/Hinweise/Sicherheitsmaßnahmen Das HDT Elektrosmogmeter wird komplett mit Batterie und Bedienungsanleitung geliefert. Überprüfen Sie nach dem Auspacken, ob das Gerät und das Zubehör vollständig vorhanden und unversehrt ist. Im Lieferumfang enthalten sind: 1 St. HDT Elektrosmogmeter 4 St. Batterien IEC LR03 / AAA 1 St.

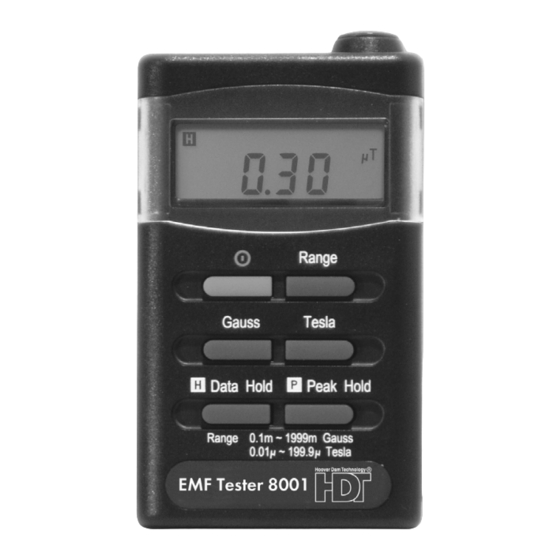

  • Seite 7: Bedienelemente

    4. Data Hold Funktion 5. Messbereichsumschalter 6. Umschaltung auf Tesla 7. Peak Hold Funktion Range 8. Sensor Position Gauss Tesla 9. Batteriefachdeckel Data Hold Peak Hold 10. Trage-Clip Range 0.1 – 1999 m Gauss 0.01µ – 199.9µ Tesla EMF Tester 8001...

  • Seite 8: Durchführung Von Messungen

    3. Nun kann mit den Messungen begonnen werden. Das HDT Elektrosmogmeter misst auf einer horizontalen Achse. Da ein magneti- sches Feld nicht homogen ist, sollte während einer Messung das Gerät horizontal und vertikal um seine Achse bewegt werden. Dabei ist der größte angezeigte Wert als Messwert zu nehmen.

  • Seite 9: Durchführen Von Elektrosmogmessungen

    4.2 Durchführen von Elektrosmogmessungen 1. Gerät einschalten und langsam auf das zu messende Objekt bewegen. Das HDT Elektrosmogmeter misst auf einer horizontalen Achse. Da ein magneti- sches Feld nicht homogen ist, sollte währende einer Messung das Gerät horizontal und vertikal um seine Achse bewegt werden. Dabei ist der größte angezeigte Wert als Messwert zu nehmen.

  • Seite 10: Wartung

    Wartung/Reinigung/Batteriewechsel 5.0 Wartung Das Gerät benötigt bei einem Betrieb entsprechend der Bedienungsanleitung keine besondere Wartung. 5.1 Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden. Niemals scharfe Reiniger oder Lösungsmittel verwenden. 5.2 Batteriewechsel Wenn in der Anzeige das Batteriesymbol erscheint, müssen die Batterien ausgetauscht werden.

  • Seite 11: Technische Daten

    Technische Daten 6.0 Technische Daten Anzeige stellige, digitale LC-Anzeige, 1999 Digit Messbereich/Auflösung 0,01...19,99 µT / 0,01 µT 0,1...199,9 µT / 0,1 µT 0,1...199,9 mG / 0,1 mG 1...1999 mG / 1 mG Genauigkeit (50/60 Hz) ± ( 3% v.M. + 3 Digit) Abtastrate ca.

  • Seite 12: Garantie

    Garantie Garantie HDT Geräte unterliegen einer strengen Qualitätskontrolle. Sollten in der täglichen Praxis dennoch Fehler in der Funktion auftreten, so gewähren wir eine Garantie von 24 Mona- ten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern bei dem Gerät ohne Fremdeinwirkung Funktionsfehler auftreten und es ungeöffnet, d.h.
  • Seite 13 EMF Tester 8001 Cat. No. 8001 Instruction Manual...
  • Seite 14 EMF Tester 8001...
  • Seite 15 Contents Contents Page 1.0 Introduction/Scope of supply..............16 2.0 References/Safety ..................18 3.0 Operation elements..................19 4.0 Carrying out measurements................20 4.1 Preparation and safety measures..............20 4.2 Carrying out EMF measurements..............21 5.0 Maintenance....................22 5.1 Cleaning ....................22 5.2 Battery replacement...................22 6.0 Specifications.....................23 Warranty ......................24...

  • Seite 16: Introduction/Scope Of Supply

    Contrary to magnetic fields, electrical fields can be shielded quite easily. The charges for human organisms caused by magnetic fields are far higher than those caused by electrical fields. The HDT EMF tester allows easy verification of the magnetic field strength.
  • Seite 17 The HDT EMF tester is used to measure the magnetic field strength, equipped with a digital display indicating the values directly in Mikro Tesla (T) or Milli Gauss (G). The old unit Gauss is still used in USA. The HDT EMF tester shows the magnetical field strength in Tesla and additional in Gauss.

  • Seite 18: References/Safety

    (89/336/EEC). Standards EN 50081-1 and EN 50082-1 are respected. 2.0 Safety The HDT EMF tester has been manufactured and tested in compliance with the valid safety regulations and left our factory in technically safe and perfect condition. To maintain this conditions, the user must observe the safety instructions contained in this instruction manual.

  • Seite 19: Operation Elements

    5. Range selection button Range 6. Micro Tesla button Gauss Tesla 7. Peak Hold function Data Hold Peak Hold 8. Sensor position Range 0.1 – 1999 m Gauss 0.01µ – 199.9µ Tesla 9. Battery cover EMF Tester 8001 10. Carrying Clip...

  • Seite 20: Carrying Out Measurements

    2. Insert battery type 1.5 V IEC LR03/AAA by respecting the polarity and close the casing. 3. Now start your measurement. The HDT EMF tester measures on a horizontal axis. As a magnetic field is not considered homogenous, we advice to move the instrument during measurement around its horizontal and vertical axes.

  • Seite 21: Carrying Out Emf Measurements

    4.2 Carrying out EMF measurements 1. Switch on instrument and turn slowly the instrument into direction of UUT. The HDT EMF tester measures on a horizontal axis. As a magnetic field is not considered homogenous, we advice to move the instrument during measurement around its horizontal and vertical axes.

  • Seite 22: Maintenance

    Maintenance/Cleaning/Battery Replacement 5.0 Maintenance When using the instrument in compliance with the instruction manual, no special maintenance is required. 5.1 Cleaning If the instrument is dirty after usage, it is advidsed to clean it by using a humid cloth and mild household detergents.

  • Seite 23: Specifications

    Temperature Measurement/Maintenance 6.0 Specifications Display digit, LCD, 1999 digits Measurement Range/Resolution 0,01...19,99 µT / 0,01 µT 0,1...199,9 µT / 0,1 µT 0,1...199,9 mG / 0,1 mG 1...1999 mG / 1 mG Accuracy (50/60 Hz) ± (3% rdg. + 3 Digit) Sampling Rate approx.
