Bedienungsanleitung FLYTEC 3010
Inbetriebnahme: On1 oder On2 (1). Zwei unabhängige Batterien (Akku). Nach automatischer Ausschaltung, Schalter zuerst auf OFF stellen.
Ladekontrolle: Anzeige der Speisespannung auf der Analog-Varioanzeige (2) während ca. 10 Sekunden und «Po» für Power auf der
Digital-Vario anzeige. Das Aufl euchten sämtlicher Segmente im Steigbereich (grün) entspricht einer Energiereserve von 100% der jeweils
eingeschalteten Batterie. Ungenügende Speisespannung wird beim Einschalten oder wäh rend dem Betrieb durch Aufl euchten von einem oder
mehreren Segmenten im Sinkbereich (rot) und «Po» dauernd signalisiert. In diesem Falle erfolgt kein Wechsel in den Betriebsmodus.
Laden der AKKU siehe UMSTELLUNG AUF AKKUBETRIEB.
Automatisches Ausschalten: Bei Nichtbetrieb wird die Stromversorgung nach ca. 15 Minuten automatisch unterbrochen. Der Ein-Aus-Schalter muss
vor der erneuten Inbetriebnahme zuerst auf Position OFF gestellt werden.
Einstellmodus: 1. Durch langes Drücken (ca. 4 Sekunden) einer Taste (9, 10 oder 12) erfolgt der Wechsel in den Einstellmodus. Danach blinkt die
ent sprechende Anzeige und kann verändert werden.
2. Gewünschter Wert einstellen mittels Einstelltaste Auf (7) oder Ab (8). Langes Drücken beschleunigt die Zahlenanzeige bei Höhenwerteingabe.
3. Quittieren durch Drücken der entsprechenden Ursprungstaste. Bei Höheneinstellung erfolgt auch eine automatische Quittierung nach ca. 10
Sekunden.
Höhenmesser: Höhe 1: Absoluthöhe. Innerhalb wetterabhängiger Toleranz einstellbar. Höhe 2: Relativhöhe. Über den gesamten Messbereich frei
ein stellbar und jederzeit durch Drücken der Taste «CLEAR ALTI 2 » (8) auf Null setzbar. Die Abnullung ist auch möglich, während ALTI 1 angezeigt
wird. Durch Drücken der Umschalttaste ALTI 1-ALTI 2 (12) wird die gewünschte Höhe angezeigt und mittels Indikatorpfeil signalisiert.
Durch langes Drücken (ca. 4 Sekunden) der Umschalttaste (12) erfolgt der Wechsel in den Einstellmodus der jeweils aktuellen angezeigten Höhe
(siehe Einstellmodus).
Höhengewinn/-verlust: Der Höhenmesser 2 (ALTI 2) kann für die Höhen gewinn/-verlustanzeige verwendet werden, da eine Abnullung mittels der
Taste « CLEAR ALTI 2 » (8) jederzeit möglich ist, auch während ALTI 1 ange zeigt wird.
Vario-Analog: Vollautomatische Segmentanzeige über den gesamten Messbereich. Die einzelnen Segmente bleiben angezeigt, bis der erste
Skalenendbereich erreicht ist, und werden im zweiten Skalenbereich -Durchgang ab dem Nullpunkt wieder gelöscht, bis der zweite Skalenend bereich
erreicht ist.
Vario-Digitel: Anzeige über den gesamten Messbereich.
Digital-Variodämpfung: Durch langes Drücken (ca. 3 Sekunden) der Laut stärketaste (10) erfolgt Wechsel in den Einstellmodus Variodämpfung
(siehe Einstellmodus). Vier wählbare Mittelwertsberechnungen für die Digital Varioanzeige:
d0 = Durchschnittswert der letzten Sekunde (4 Messungen pro Sekunde)
d1 = Durchschnittswert der letzten 3 Sekunden
d2 = Durchschnittswert der letzten 10 Sekunden
d3 = Durchschnittswert der letzten 30 Sekunden
Die Analog-Varioanzeige wird nicht gedämpft.
Seite 1 von 2

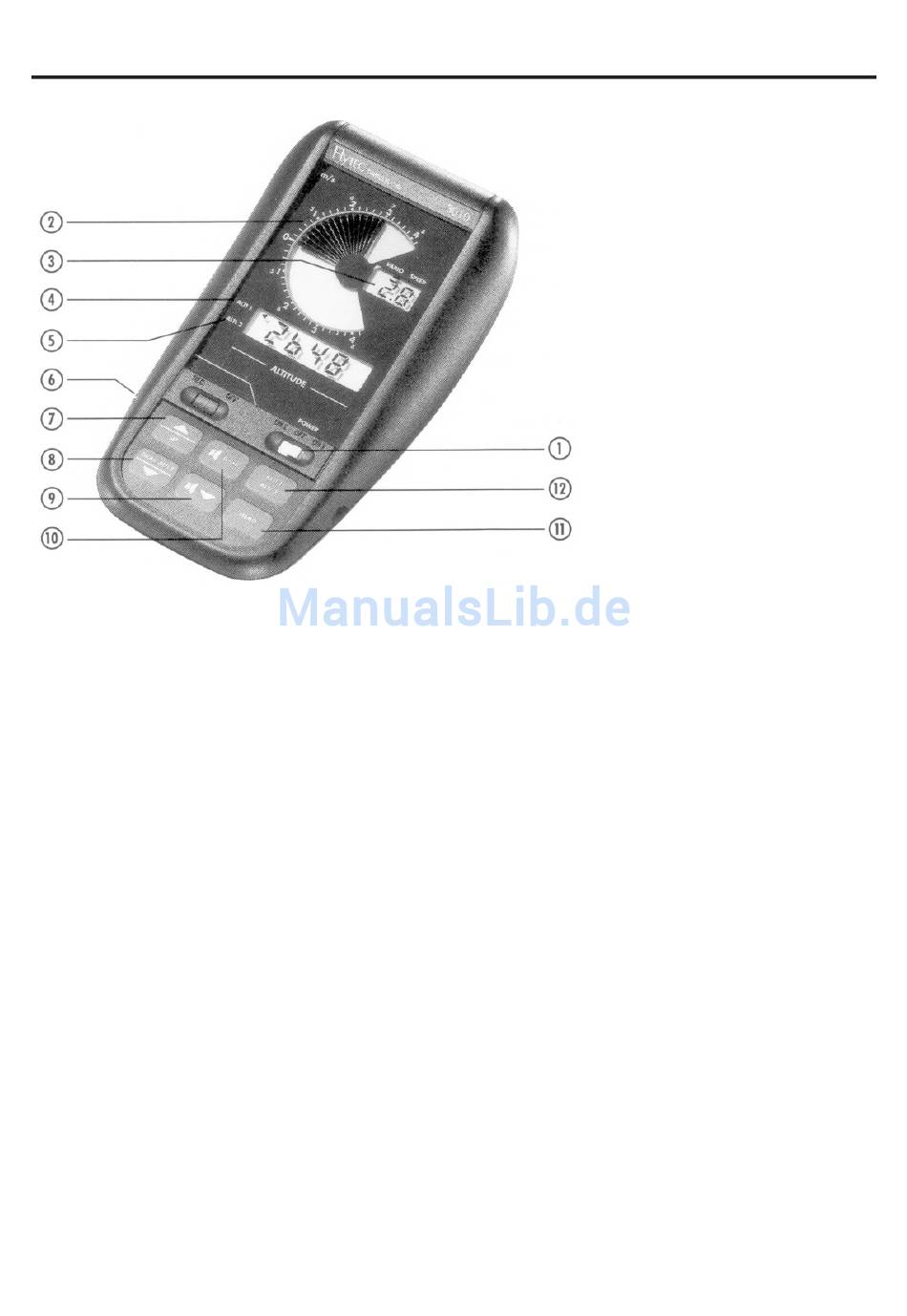

1. Ein-Aus-Schalter
2. Analog-Varioanzeige
3. Digital-Varioanzeige/Geschwindigkeitsanzeige
4. Höhe 1: Absoluthöhe
5. Höhe 2: Relativhöhe
6. Stecker Flügelradsensor/Ladebuchse für AKKU
7. Einstelltaste Auf
8. Einstelltaste Ab/Nullabgleich Höhe 2
9. Sinkton-/Sinkalarmtaste
10. Lautstärketaste
11. Spitzenwertspeichertaste
12. Umschalttaste Höhe 1 - Höhe 2
