Bedienungsanleitung FLYTEC 3020
Inbetriebnahme: On1 oder On2 (1). Zwei unabhängige Batterien (Akku). Nach automatischer Ausschaltung, Schalter zuerst auf OFF stellen.
Ladekontrolle: Anzeige der Speisespannung auf der Analog-Varioanzeige (2) wäh rend ca. 10 Sekundenund «Po» für Power auf der
Digital-Varioanzeige. Das Aufl euchten sämtlicher Segmente im Steigbereich (grün) entspricht einer Energiereserve von 100% der jeweils
eingeschalteten Batterie. Ungenügende Speisespannung wird beim Einschalten oder während dem Betrieb durch Aufl euchten von einem oder
mehreren Segmenten im Sinkbereich (rot) und «Po» signalisiert. (Während dem Flug ca. alle 5 Sekunden). Laden der AKKU siehe UMSTELLUNG
AUF AKKUBETRIEB.
Automatisches Ausschalten: Bei Nichtbetrieb wird die Stromversorgung nach ca. 30 Minuten automatisch unterbrochen. Der Ein-Aus-Schalter muss
vor der erneuten Inbetriebnahme zuerst auf Position OFF gestellt werden.
Einstellmodus: 1. Durch langes Drücken (ca. 4 Sekunden) einer Taste (9, 10, 11 oder 12) erfolgt der Wechsel in den Einstellmodus. Danach blinkt
die entsprechende Anzeige und kann verändert werden.
2. Gewünschter Wert einstellen mittels Einstelltaste Auf (7) oder Ab (8). Langes Drücken beschleunigt die Zahlenanzeige bei Höhenwerteingabe.
3. Quittieren durch Drücken der entsprechenden Ursprungstaste.
Höhenmesser: Höhe 1: Absoluthöhe. Innerhalb wetterabhängiger Toleranz einstell bar. Höhe 2: Relativhöhe. Über den gesamten Messbereich frei
einstellbar und jeder zeit durch Drücken der Taste «CLEAR ALTI 2» (8) auf Null setzbar. Die Abnullung ist auch möglich, während ALTI 1 angezeigt
wird. Durch Drücken der Umschalttaste ALTI 1-ALTI 2 (12) wird die gewünschte Höhe angezeigt und mittels Indikatorpfeil signalisiert.
Durch langes Drücken (ca. 4 Sekunden) der Umschalttaste (12) erfolgt der Wechsel in den Einstellmodus der jeweils aktuellen angezeigten Höhe
(siehe Einstellmodus).
Höhengewinn/-verlust: Der Höhenmesser 2 (ALTI 2) kann für die Höhengewinn/ -verlustanzeige verwendet werden, da eine Abnullung mittels der
Taste «CLEAR ALTI 2» (8) jederzeit möglich ist, auch während ALTI 1 angezeigt wird.
Vario-Analog: Vollautomatische Segmentanzeige über den gesamten Messbereich. Die einzelnen Segmente bleiben angezeigt, bis der erste
Skalenendbereich erreicht ist, und werden im zweiten Skalenbereich-Durchgang ab dem Nullpunkt wieder gelöscht, bis der zweite Skalenendbereich
erreicht ist.
Vario-Digital: Anzeige über den gesamten Messbereich.
Digital-Variodämpfung: Durch langes Drücken (ca. 4 Sekunden) der Lautstärketaste (10) erfolgt der Wechsel in den Einstellmodus Variodämpfung
(siehe Einstellmodus). Wählbare Mittelwertsberechnungen für die Digital-Varioanzeige:
0 =Durchschnittswert der letzten Sekunde (4 Messungen pro Sekunde)
5 =Durchschnittswert der letzten 5 Sekunden
10 = Durchschnittswert der letzten 10 Sekunden
15 =Durchschnittswert der letzten 15 Sekunden
20 =Durchschnittswert der letzten 20 Sekunden
25 =Durchschnittswert der letzten 25 Sekunden
Seite 1 von 2

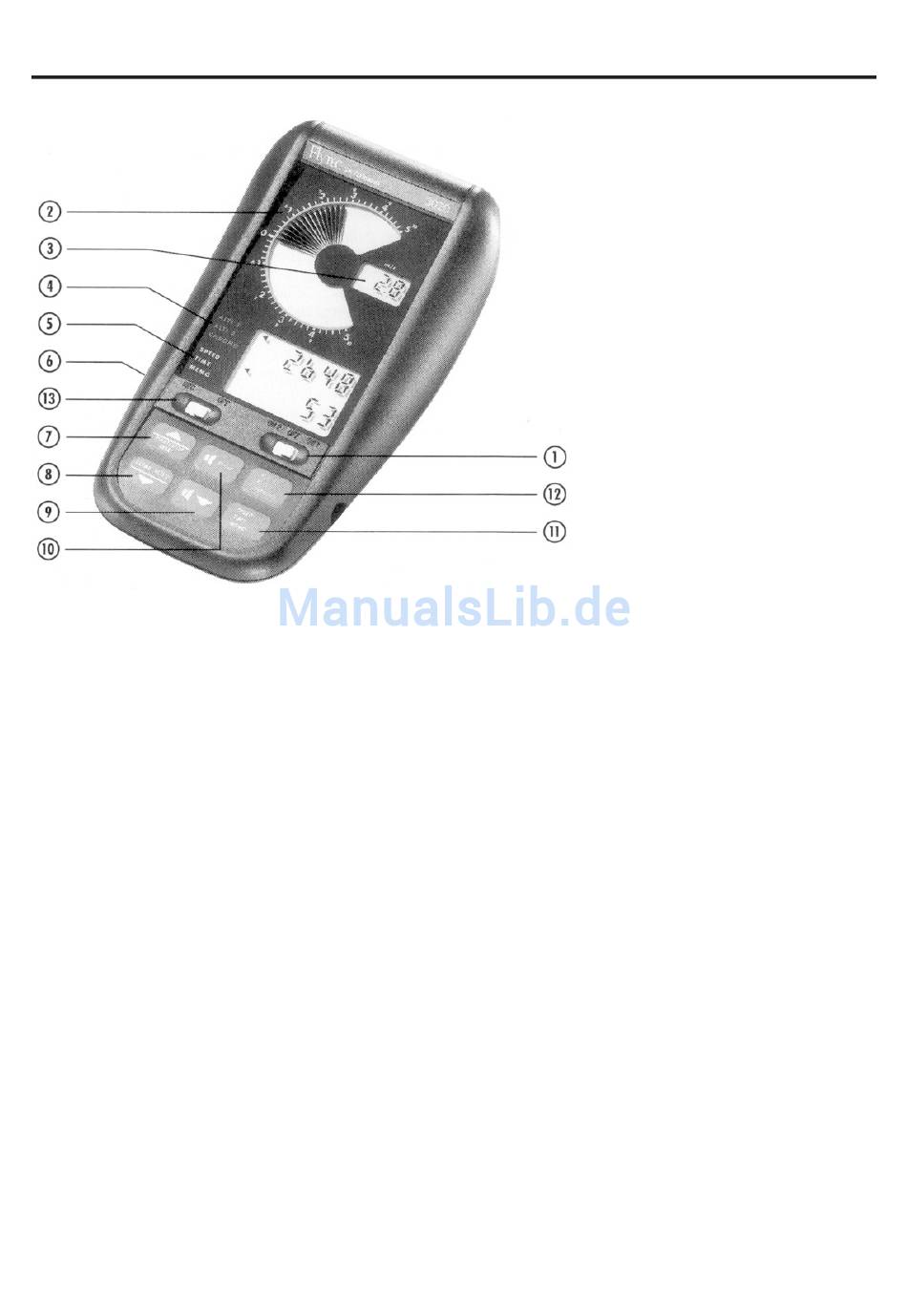

1. Ein-Aus-Schalter
2. Analog-Varioanzeige
3. Digital -Varioanzeige
4. Höhe1: Absoluthöhe
Höhe 2: Relativhöhe/Stoppuhr
5. Geschwindigkeitsanzeige/Uhrzeit
Spitzenwertspeicher
6. Stecker Flügelradsensor
Ladebuchse für AKKU
7. Einstelltaste Auf/START/STOP/RESET
8. Einstelltaste Ab/Nullabgleich Höhe 2
9. Sinkton-/Sinkalarmtaste
10. Lautstärketaste/Variodämpfung
11. Umschalttaste - SPEED-TIME-MEMO
12. Umschalttaste - Höhe 1 - Höhe 2 - Chrono
13. REC-Schalter
