Montage- und Gebrauchsanleitung Passivhaus-Kompaktgeräte WRGZ 300/ 400 Basic
L
ACHTUNG
Allgemeine Hinweise zur Verwendung eines Vorheizregisters
Das Vorheizregister ist mit zwei STB-Sicherheitstemperaturbegrenzern ausgerüstet, der STB mit auto Reset (Auslöse-
temperatur +50 °C) wird über die Leistungselektronik ausgewertet. Steigt die Temperatur im Rohrsystem über die +50 °C
löst der STB aus, gleichzeitig wird am Bedienelement WRG-FBU Basic 300/400 ein Fehlercode (siehe Punkt 6.7) ange-
zeigt und der Zuluftventilator für 1 Min. auf der höchsten Stufe betrieben. Der STB mit manuellem Reset (Auslösetempe-
ratur +120 °C) wird direkt in die Zuleitung des Heizregisters geschaltet, um eine sichere Ausschaltung im Fehlerfall
sicherzustellen. Die Montage- und Gebrauchsanleitung der ERH Baureihe ist zu beachten. Der elektrische Anschluss
erfolgt nach Schaltplan B 1000.
Bei Verwendung eines Heizregisters, muss das Rohrsystem 1 m vor und nach dem Heizregister mit tempera-
turbeständigem bzw. nicht brennbarem Rohr versehen werden (z.B. Wickelfalzrohr).

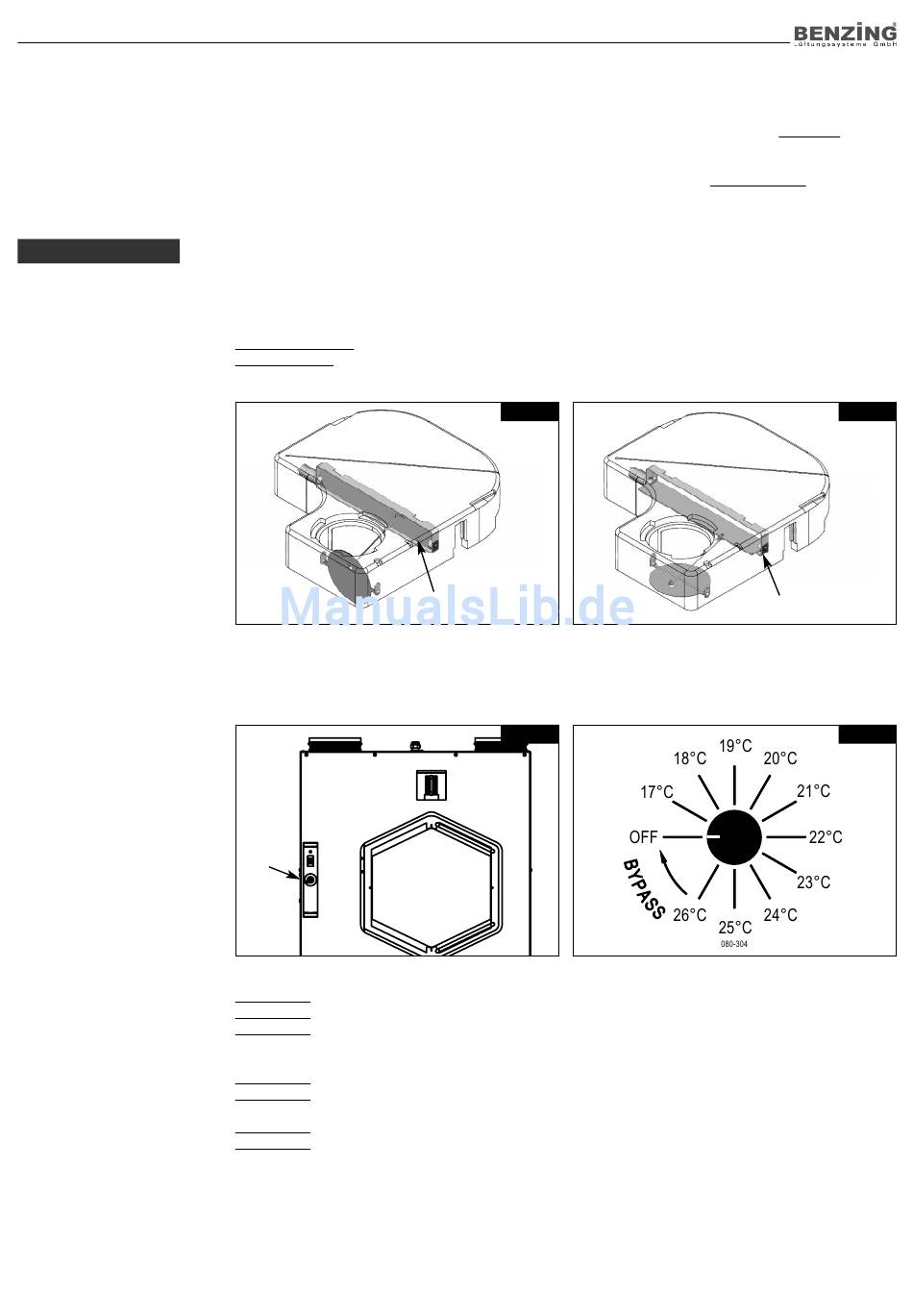

3.1.4 Bypassfunktion „Sommerbetrieb"
Die Bypassfunktion ermöglicht eine Reduzierung der Zulufttemperatur und sorgt durch Überbrücken des Wärmetau-
schers, mittels zweier gegenläufiger Bypassklappen, für ein angenehmes Raumklima.
Bypass geschlossen: Außenluft wird über Wärmetauscher in den Raum geleitet (Wärmerückgewinnung aktiv)
Bypass geöffnet: Außenluft wird direkt in den Raum geleitet (Wärmerückgewinnung inaktiv), indirektes Kühlen der
Raumluft
Bypassklappe geschlossen
– Funktionsbeschreibung Bypass:
Wird das WRGZ mit Netzspannung versorgt, schließt die Bypassklappe vollständig (Abb.15).
Die Bypasstemperatur (Ablufttemperatur T3) wird am Potentiometer (Abb.17/18) eingestellt. Eine Deaktivierung der
Bypassfunktion ist über Potentiometerstellung „ OFF" (Werkseinstellung) möglich (Abb18).
F7
Potentio-
meter
Der Bypass wird geöffnet wenn alle Bedingungen erfüllt sind:
Bedingung 1: Die Ablufttemperatur (Fühler T3) ist höher als die Bypasstemperatur (Abb.18).
Bedingung 2: Die Außenlufttemperatur (Fühler T1) ist niedriger als die Ablufttemperatur (Fühler T3)
Bedingung 3: Die Außenlufttemperatur (Fühler T1) ist höher als die Außenluftbegrenzung (Werkseinstellung +15 °C)
Der Bypass wird geschlossen wenn Bedingung 4 und 5 oder 6 und 7 erfüllt sind.
Bedingung 4: Die Ablufttemperatur (Fühler T3) ist kleiner, als die Bypasstemperatur die um -2 °C reduziert ist.
Bedingung 5: Der Bypass ist geöffnet
oder
Bedingung 6: Die Außenlufttemperatur (Fühler T1) ist niedriger als die Außenluftbegrenzung die um -2 °C reduziert ist.
Bedingung 7: Der Bypass ist geöffnet
Abb.15
Abb.17
G4 / F7
G4
G4
7
Abb.16
Bypassklappe geöffnet
Abb.18
