Montage- und Gebrauchsanleitung Passivhaus-Kompaktgeräte WRGZ 300/ 400 Basic
ACHTUNG
WICHTIG
ACHTUNG
WICHTIG

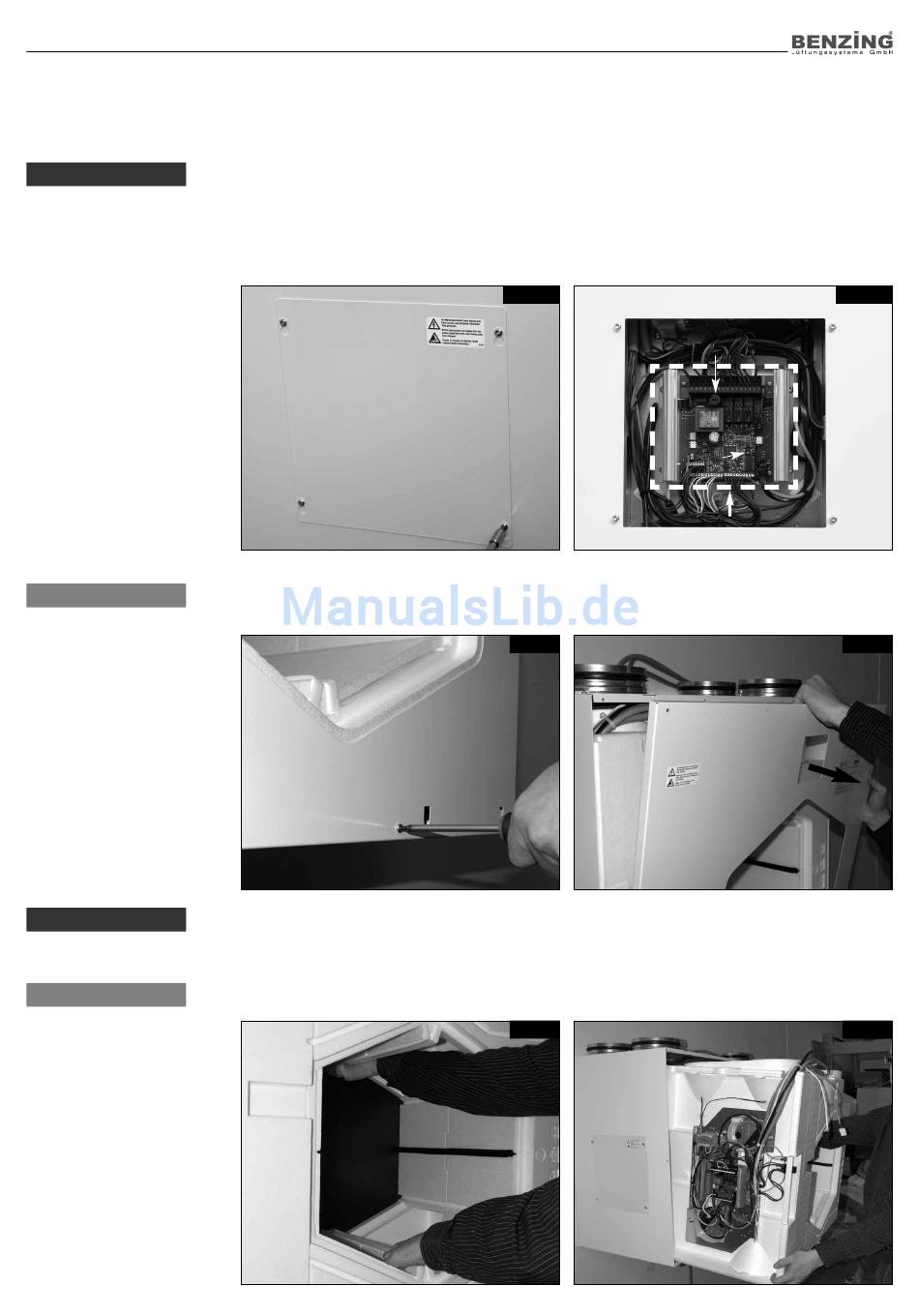

6.3
Kondensatablauf im Gerät
Bei Wartungsmaßnahmen sicherstellen, dass der Kugelsiphon in der Bodenwanne des Gerätes nicht verstopft ist
(Punkt 2.2). Dies kann durch Eingießen einer kleinen Menge Wasser in den Siphon überprüft werden.
Hierbei darf kein Wasser in elektrische Teile gelangen!
6.4
Zugang zum interner Klemmenkasten
Die seitliche Revisionsöffnung (Abb.25) zum internen Klemmenkasten gewährleistet den freien Zugang zu den elektro-
nischen Bauteilen (Sicherung oder DIP-Schaltereinstellungen (Abb.26)). Die Leistungseinheit ist komplett austausch-
bar! Die Revisionsöffnung befindet sich bei rechten Geräten auf der linken Seite, bei linken Geräten auf der rechten Sei-
te.
6.5
Demontage EPS-Innenkorpus mit Motoreinheit
1. Zur Demontage des EPS-Innenkorpus (mit Motor- und Wärmetauschereinheit), muss der Frontrahmen am Gehäuse
entfernt werden. Hierzu Schrauben (6x) lösen und Frontrahmen abnehmen (Abb. 27 und 28). Schrauben der Revisi-
onsöffnung lösen.
2. Vor Entnahme des Innenkorpus, muss der Kugelsiphon demontiert werden! Hierzu Seite 4, Punkt 2.2
„ Montage Kugelsiphon " beachten! Bei der Siphon-Demontage in umgekehrter Reihenfolge wie beschrieben vorgehen.
3. Anschl. an den Führungsschienen des Wärmetauschers den EPS-Innenkorpus aus dem Metallgehäuse ziehen
(Abb. 29). Anschlusskabel müssen dabei nachgezogen werden.
Nicht an den Vorderkanten des Korpus ziehen, da diese ausbrechen können!
Steckverbindungen lösen und Korpus entnehmen (Abb.30).
Abb.25
Abb.27
Abb.29
13
Sicherung
DIP Schalter
Leistungseinheit
Abb.26
Abb.28
Abb.30
