iHaus -201-IP Bedienungsanleitung

DE

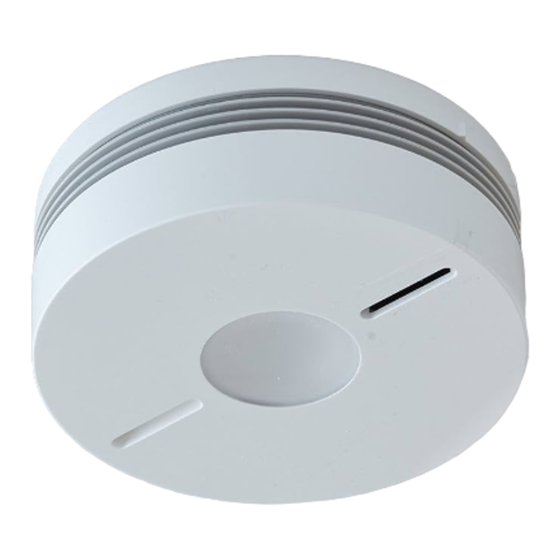

iHaus Rauch- und Wärmemelder
IHAUS-201-IP
Um die iHaus Rauch- und Wärmemelder an die iHaus Plattform anzubinden
muss zusätzlich das SOLUCON Gateway entsprechend der
Bedienungsanleitung in Betrieb genommen werden. Laden Sie sich zusätzlich
die iHaus App im Apple App Store oder Google Play Store herunter. Weitere
Informationen finden Sie unter www.ihaus.de/Rauchmelder
1. Einführung
1.1 Funktionsprinzip
Der Rauch- und Wärmewarnmelder ist für den Schutz von Personen in Wohnräumen,
Wohngebäuden und Wohnmobilen bestimmt.
Er vereint zwei Detektionsprinzipien: Rauchdetektion und Wärmedetektion.
Die Rauchdetektion ist insbesondere für die Erfassung von langsam fortschreitenden Bränden
geeignet, die mehrere Stunden lang schwelen können, ehe sie ausbrechen.
Die Funktion zur Wärmedetektion ist dagegen vor allem für die Erfassung von schnell bis mäßig
fortschreitenden Bränden geeignet, für die ein optischer Rauchwarnmelder nicht geeignet ist:
• in einer Küche, in der Kochdämpfe entstehen,
• in unbewohnten Bereichen mit staubigem Umfeld (z.B. Garage).
Die Funktion zur Wärmedetektion löst Alarm aus in Abhängigkeit von der
Anstiegsgeschwindigkeit der Temperatur (entsprechend der Norm EN 54-5):
Anstiegsgeschwindigkeit Untergrenze Obergrenze
der Lufttemperatur der Reaktionszeit der Reaktionszeit
° C pro Minute Minute (Minimum) Minute (Maximum)
1 29:00 46:00
3 7:13 16:00
5 4:09 10:00
10 2:00
20 1:00
30 0:40
Die Funktion zur Rauchdetektion kann deaktiviert werden (siehe Kapitel 2.1).
Er kann: • Einzelmelder
• Funknetzwerk mit bis zu 40 Meldern.
Im Fall der Detektion wird diese wie folgt gemeldet:
Melder, der Rauch erfasst hat Andere vernetzte Melder
Schnell blinkend -
Notbeleuchtung Notbeleuchtung
• Rauchdetektion oder Rauch-
und Wärmedetektion: Auslösung eines
konstanten Signaltons Auslösung eines modulierten
(85 dB(A) im Abstand von 3 m) Signaltons
• Wärmedetektion: Auslösung (85 dB(A) im Abstand von 3 m)
eines modulierten Signaltons
(85 dB(A) im Abstand von 3 m)
Der Melder, der den Rauch erfasst hat, ertönt, bis kein Rauch oder keine Wärme mehr
vorhanden ist.
Nach einer Brand- oder Wärmedetektion befinden sich nach maximal 1 Minute alle im
Funknetzverband befindlichen Rauchwarnmelder in der Alarmauslösung, welche nach maximal
15 Minuten endet.
ACHTUNG
• Vorbehaltlich der regelmäßigen und ordnungsgemäßen Wartung wird empfohlen, den
Rauchwarnmelder spätestens laut DIN 14676 zu dem Austauschdatum (+/- 6 Monate), das
auf der Produktrückseite angegeben ist, auszutauschen.
• Das angegebene Austauschdatum kann um max. 24 Monate verschoben werden, wenn die
1. Aktivierung entsprechend diesem Zeitraum nach dem Produktionsdatum lag.
• Bei einer Batteriestörung ist der Melder auszuwechseln!
1.2 Beschreibung
Montageplatte
Test-Taste
2. Installation
2.1 Deaktivierung der Rauchdetektion
Die Rauchdetektion kann deaktiviert werden, so dass lediglich die Wärmedetektions-Funktion
aufrecht erhalten bleibt (z.B. bei der Installation des Melders in einer Küche). Zu diesem Zweck:
1. Öffnen sie die Abdeckung des Mikroschalters mit einem Schraubenzieher. Bitte beachten,
dass damit der Melder seine Zulassung nach EN DIN 14604- unwiederbringlich verliert!
2. Schieben sie den DIPP- Schalter auf die ON- Position.
2.
1.
2.5
2.2 Auswahl des Montageorts
Der Rauchwarnmelder ist folgendermaßen zu platzieren:
• in Räumen, welche laut jeweiliger Landesbauordnung mit einem Rauchwarnmelder
auszustatten sind,
• in Räumen mit Brandgefahr (Wohnzimmer mit Kamin, ausgebaute Dachbzw. Kellerräume
usw.),
• vorzugsweise zentral an der Decke,
• abseits von Belüftungsauslässen, die den Rauch möglicherweise wegleiten könnten,
• über 50 cm von Hindernissen aller Art entfernt (Wand, Trennwand, Balken o. ä.),
• bei Fluren in über 10 m Länge jeweils ein Melder an beiden Enden.
5:30
Ist eine horizontale Anbringung an der Decke nicht möglich, ist der Melder
3:13 folgendermaßen zu montieren:
• über 50 cm von Decken und Winkeln des Raumes entfernt,
2:25
• abseits von etwaigen elektrischen Störsignalen (Stromzähler, Metallschrank, EVG usw.),
• bei Montage an einer metallischen Wand, oder auf Hohlräumen, bzw. Rohrleitungen: Melder
mit einer Platte aus nichtmetalli schem Material (Holz oder Kunststoff) hinterlegen. zu
eventuellen Störquellen (Stromzähler, Metallgehäuse, Leuchtstoffröhren...).
Folgende Einbauorte sind zu vermeiden:
• Direktmontage an einer metallischen Oberfläche,
• in der Nähe (Mindestabstand 50 cm) von EVG, Niedervolttrafo, Energiesparlampen
• in Räumen mit sehr hohem Staubaufkommen,
• in Räumen, in denen Temperaturen unter -10°C bzw. über +55 °C erreicht werden; diese
Temperaturen können die Funktionstüchtigkeit des Rauchwarnmelders beeinträchtigen,
• in weniger als 1 m Abstand von Heizluftauslässen, Klimaanlagen- oder Belüftungsauslässen,
da der Rauch hierdurch verteilt werden könnte,
• in weniger als 6 m Entfernung von einem Kamin oder einem Holzofen, da der
Verbrennungsrauch ungewünschten Alarm auslösen könnte,
• in Räumen, in denen Rauch vom Kochen oder Wasserdampf ungewünschten Alarm auslösen
könnte,
• in Räumen mit Kondenswasserbildung oder Feuchtigkeit (ungeeignet für Badezimmer,
Waschküchen usw.),
• im obersten Punkt von Spitzbogendecke (A- förmige Decke), da sich an dieser Stelle eine
Luftblase bilden könnte, die den Rauch daran hindert, bis zum Melder vorzudringen.
Mindestschutz: Beim Mindestschutz
LED-Ausrichtungspfeil
wird pro Etage ein Rauchwarnmelder
(gibt die Ausrichtung der
im Flur bzw. Flursturz sowie einer in
LEDs an, sobald der Melder
jedem Kinder- und Schlafzimmer
auf der Sockelplatte
montiert. Bitte beachten sie
verriegelt wurde)
Gesetzgebung in der
Landesbauordnung ihres
Bundeslandes.
Optimalschutz: Rauchwarnmelder
zusätzlich in Wohn- und Hobbyräumen,
Weiße LED
sowie im Hauswirtschaftsraum, auf
(Notbeleuchtung)
dem Dachboden und im Heizungskeller
installieren.
Rote LED
(Alarm und
Programmierung)
Gelbe LED (Betrieb)
d > 50 cm
Optionaler Montageort
wenn Deckenmontage
nicht möglich
Möglich
2.3 Montage eines Melders
ACHTUNG: Sobald
der Schutz des Um den Melder an der Decke auszurichten, die Montageplatte mittels Pfeil ausrichten
Mikroschalters
und montieren (siehe Skizze unten).
zerbrochen und die
Sollten mehrere Rauch- und Wärmemelder installiert und per Funk miteinander vernetzt
Funktion zur
werden, fahren Sie bitte zuerst mit Kapitel 2.4 fort.
Rauchdetektion
deaktiviert wird, ist
1. Befestigen Sie die Montageplatte unter Berücksichtung des im Kapitel "Wahl
der Melder nicht
des Standorts" beschriebenen Montageort.
mehr CE-konform
gemäß der Norm Es stehen zwei Befestigungsarten zur Verfügung:
EN DIN14604.
Befestigung auf der Einbaudose
Die EN DIN14604-
• Für Dosen mit Ø 60 mm die mit 60 gekennzeichneten Befestigungslöcher
Zulassung verliert
verwenden.
hierbei ihre
• Für Dosen mit Ø 78 mm die mit 78 gekennzeichneten Befestigungslöcher
Gültigkeit.
verwenden.
• Für Dosen mit Ø 85 mm die mit 85 gekennzeichneten Befestigungslöcher
verwenden.
• Sockelplatte mit geeigneten Schrauben befestigen.
Aufputzmontage
• Montageplatte am geplanten Einbauort anhalten und Befestigungslöcher
mit Bleistift anzeichnen (Abbildung, Pos. 60,78 bzw. 85).
• Löcher mit einem geeigneten Bohrer bohren.
• Montageplatte mit Hilfe geeigneter Dübel und Schrauben anbringen.
2. Optionaler Demontageschutz zum
Verriegeln des Rauchwarnmelders an
der Montageplatte
Der Entnahmeschutz dient dazu, eine
unbefugte Demontage des
Rauchwarnmelders zu vermeiden.
Aktivierung: Verriegelungspin mit
einem Seitenschneider abknipsen.
ACHTUNG: Die Verriegelung lässt sich jetzt nur
noch mit einem Schlitzschraubendreher öffnen.
3. Den Melder auf der Sockelplatte positionieren,
indem Markierung und LEDs entsprechend
ausgerichtet werden.
4. Melder im Uhrzeigersinn bis zur vollständigen
Verriegelung drehen.
5. Funktionskontrolle durchführen gemäß
Kapitel 3. „Rauchwarnmelder testen".
2.4 Montage von mehreren
Meldern
Es ist möglich, bis zu 40 Melder miteinander
funkzuvernetzen, um die Auslösung eines
Alarms an alle Rauchwarnmeldern der
Wohnung zu übertragen.
Das Funktionsprinzip einer Alarmauslösung
ist im Kapitel "1.1 Funktionsprinzipien"
beschrieben.
Möglichkeit zur Installation eines Melders
in der Küche, sofern die Rauchmelde-Funktion Zur Funkvernetzung der Melder:
deaktiviert wird (siehe Kapitel 2.1)
1. Schalten Sie alle Melder, welche vernetzt werden sollen, in den Einlernmodus.
d > 50 cm
Hierzu drücken Sie zweimal auf die Taste Cfg1 aller im Funknetz vorhandenen
Meldern. Die rote LED blinkt. Die rote LED blinkt.
Alternative
Montageort, nur aus
technischen Gründen!
2. Drücken Sie dauerhaft auf die Test-Taste eines beliebigen Melders, bis die rote LED
aller Melder permanent leuchtet. Lassen Sie die Taste los; die rote LED des betätigten
Melders blinkt.
3. Drücken Sie kurz auf die Taste Cfg1 aller Melder, um den Einlernmodus zu
beenden.
Es ist empfehlenswert, zuerst alle Melder zu Vernetzen und vor der Montage den
Funkreichweiten-Test durchzuführen.
Wenn man nicht innerhalb von einer Minute
auf die Taste Cfg1 drückt, verlässt der Melder
automatisch den Einlernmodus.
In diesem Fall wurden bereits eingelernte
Melder in das Netzwerk übernommen.
4. Funkreichweiten- Test
A. Schalten Sie alle Melder durch
einmaliges Drücken der Taste Cfg1 in den Testbetrieb. Die rote LED leuchtet
5 Sekunden lang und beginnt anschließend zu blinken.
B. Drücken Sie auf die Test-Taste eines beliebigen Melder. Dieser sendet dann ein
Dauersignal, um seine Funkreichweite zu testen. Die rote LED leuchtet bei allen
Meldern permanent.
C. Positionieren Sie die Melder an den vorgesehenen Stellen, ohne sie zu befestigen.
• Ist die Funkreichweite gut, leuchtet die rote LED weiterhin permanent.
• Ist die Funkreichweite schlecht, blinkt die rote LED.
D. Positionieren Sie die Melder, die sich außerhalb der Funkreichweite befinden, an
einer anderen Stelle oder programmieren Sie einen Melder als Repeater (siehe 2.4
Aktivierung der Repeaterfunktion). Wiederholen Sie anschließend den Test.
E. Um den Testbetrieb auszuschalten, drücken Sie einmal auf die Taste Cfg1 aller
Melder. Die rote LED erlischt.
F. Wiederholen Sie den Funkreichweiten-Test für alle Melder, um zu gewährleisten,
dass diese Unabhängig vom Ursprung des Alarms auslösen.
rote LED
5. Befestigen Sie den Melder entsprechend den Anweisungen in Schritt 1 bis 4 im
Kapitel "2.3 Montage eines Melders".
6LE002052A Ind. VB2
