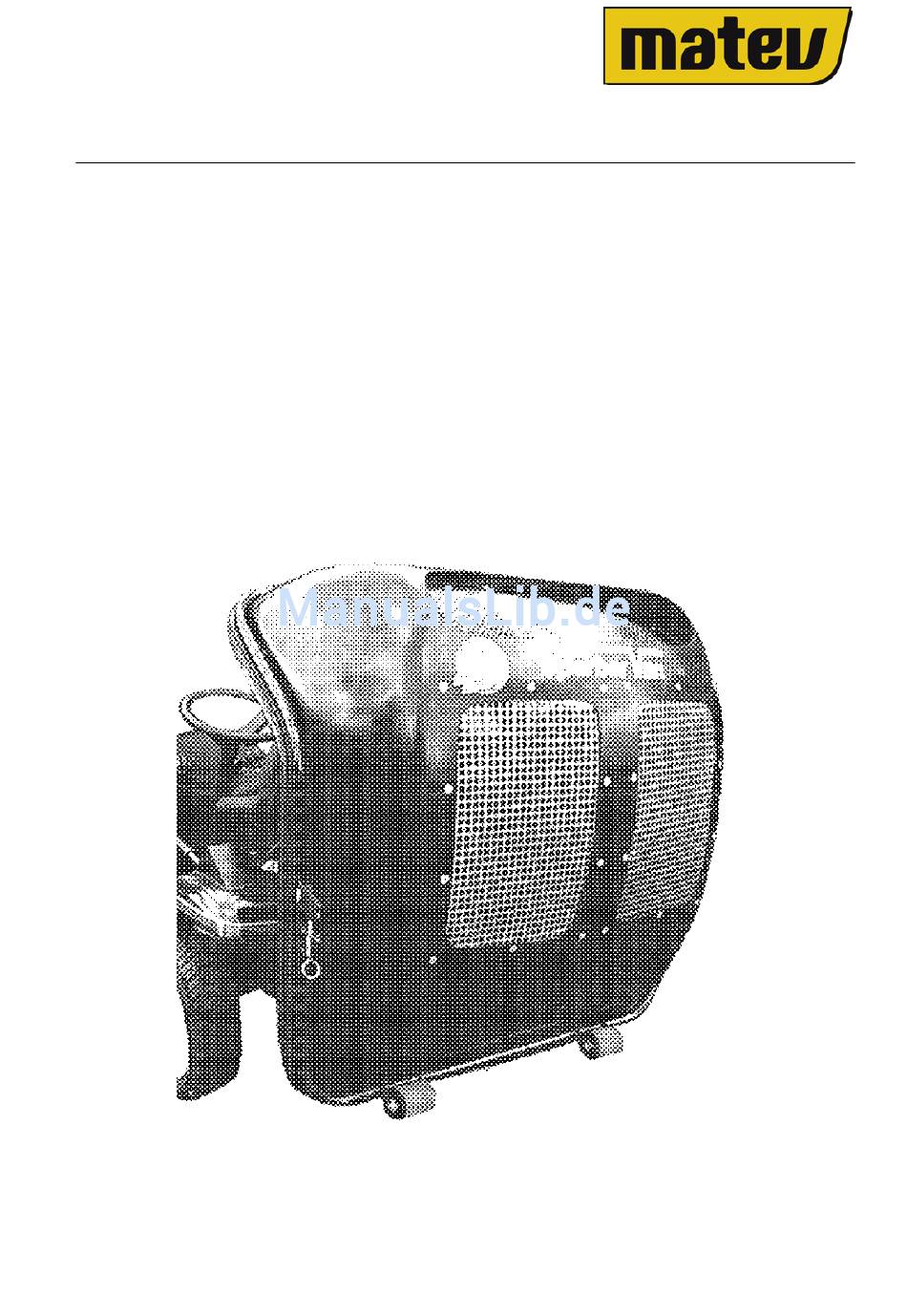

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung Grasaufnahmebehälter CLS-SC 350 Stand 12/2009...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise ..................4 Spezielle Sicherheitshinweise ..................5 Aufgabe und Verwendung ..................... 7 Anlieferung und Transport .................... 8 CLS-SC 350 von Palette heben ..................8 Transport über weite Strecken ..................8 Erst-Montage ........................9 An- und Abbau des Gerätes ..................... 9 Bedienung ........................ -
Seite 3: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Über diese Betriebsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf des Materialaufnahmesystems und das uns entgegengebrachte Vertrauen. Lesen Sie vor dem ersten Einsatz dieses Materialaufnahmesystems diese Betriebsanleitung vollständig und gewissenhaft durch. Bewahren Sie diese Betriebsanleitung griffbereit auf. -
Seite 4: Sicherheit
Sicherheit Sicherheit In diesem Kapitel sind Vorschriften und Hinweise zusammengefasst, die Sie beachten müssen. Bestimmungsgemäße Verwendung Das Materialaufnahmesystem darf nur an Traktoren mit ausreichender Leistung und Heckzapfwelle montiert werden. Dabei muss die Drehzahl der Heckzapfwelle mit der Drehzahl am Materialaufnahmesystem (siehe dazu den Aufkleber am Materialaufnahmesystem) übereinstimmen. -
Seite 5: Spezielle Sicherheitshinweise
Sicherheit Achtung! Verletzungen können eintreten. Tragen Sie Arbeitsschutzkleidung. Spezielle Sicherheitshinweise Gefahr! Das Gerät kann nach hinten umfallen! Bedienen und warten Sie den Behälter nur, wenn dieser am Traktor angebaut ist. Im Folgenden werden Sicherheitshinweise aufgeführt, die als Aufkleber an den Anbaugeräten angebracht sind. - Seite 6 Sicherheit Achtung! Quetschgefahr durch bewegliche Teile. Greifen Sie niemals in den Quetschgefahrenbereich, solange sich dort Teile bewegen bzw. sich bewegen können. Beachten Sie den Hinweis in der Betriebsanleitung. Achtung! Verletzungsgefahr durch Hydraulikanlage. Der Aufenthalt im Gefahrenbereich ist nur bei eingelegter Hubzylindersicherung zulässig.
-
Seite 7: Aufgabe Und Verwendung
Aufgabe und Verwendung Aufgabe und Verwendung Der Behälter CLS- SC 350 dient zum Auffangen von Gras, Laub oder dergleichen Schnittgut. Er muss in Verbindung mit einer Aufsammelvorrichtung (z.B. Wurfgebläse am Mähwerk, Turbine oder ähnlichem) betrieben werden. Der Einsatzbereich hängt von der verwendeten Aufsammelvorrichtung ab. -
Seite 8: Anlieferung Und Transport
Das CLS-SC 350 wird verzurrt auf einer Palette angeliefert. CLS-SC 350 von Palette heben Entfernen Sie die Schutzverpackung und die Transportsicherung. Heben Sie den CLS-SC 350 mit einem geeigneten Gerät (Kran oder Gabelstapler) von der Palette und stellen Sie es ab. Transport über weite Strecken Wenn Sie das CLS-SC 350 über größere Strecken transportieren wollen (z. -
Seite 9: Erst-Montage
Erst-Montage Erst-Montage An- und Abbau des Gerätes Gefahr! Wenn Sie die folgenden Hinweise nicht beachten, kann das Gerät beim Anbau umstürzen: • Stellen Sie das CLS-SC auf ebenem und festem Untergrund ab. • Bauen Sie das CLS-SC nur an, wenn der Auffangbehälter leer, geschlossen und abgesenkt ist. -
Seite 10: Bild 2 Gerät Anbauen
Erst-Montage 5.1.2 Anbau des Behälters Nun kann das Gerät mit den zwei unteren Bolzen in die Haken der Halteplatte, wie in Bild 3 dargestellt, eingehängt werden. Bild 2 Gerät anbauen Dann wird der Behälter entsprechend Bild 4 vorgekippt bis der Haken ‘A’ in die Halteplatte einrastet. -
Seite 11: Bild 5 Seilzug Entsichern
Erst-Montage Federstecker am Verriegelungshaken lösen. Griff vom Entriegelungsseil durch drehen entsichern und durch ziehen den Behälter entriegeln. Bild 5 Seilzug entsichern Behälter nach hinten kippen, bis die Rollen des Abstellbügels den Boden berühren. Behälter aus der unteren Aufhängung heben. Durch die Kunststoffrollen am Abstellbügel kann der Behälter bewegt werden. -
Seite 12: Bedienung
Bedienung Bedienung Betrieb Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit und Handhabung für die Bedienung des gesamten Gerätes und der Verbindung zum Schlepper. Durch eine am Schlepper befindliche Sammeleinrichtung (z.B. Wurfgebläse) wird das Schnittgut über einen Schlauch oder Kanal in den Behälter gefördert. Durch die rückseitig angeordneten Filter kann die zur Förderung des Schnittgutes erforderliche Luft entweichen, wobei das Schnittgut selbst im Behälter verbleibt. -
Seite 13: Instandhaltung
Instandhaltung Instandhaltung Wartung Der Behälter selbst ist aus wartungsfreiem und witterungsbeständigem Kunststoff. Dennoch muss eine regelmäßige Wartung und Pflege des Grasaufnahmebehälters durchgeführt werden tägliche Wartung : Vor jedem Einsatz die Sicherheitselemente und beweglichen Teile auf Verschleiß prüfen. Probelauf vor jedem Einsatz Hydraulikanschlüsse und Leitungen prüfen (bei hydraulischer Ausführung) Nach jedem Einsatz muss das gesamte Gerät... -
Seite 14: Reparatur
- Seilzug muss nachgestellt werden sich nicht öffnen - Federstecker lösen Reparatur Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater oder direkt an die: matev GmbH Nürnberger Str. 50 90579 Langenzenn Tel.: +49 (0) 9101 9087-0 www.matev.eu info@matev.eu... -
Seite 15: Entsorgung
Entsorgung Entsorgung Das CLS-SC 350 muss entsprechend den geltenden Vorschriften der Gemeinde oder des Landes entsorgt werden. Je nach Material führen Sie die Teile dem Restmüll, dem Sondermüll oder dem Recycling Die Firma matev GmbH übernimmt keine Entsorgung. Seite 15... -
Seite 16: Gewährleistung
Gewährleistung Gewährleistung Es gelten die allgemeinen Geschäftsbedingungen der matev GmbH. Seite 16... -
Seite 17: Technische Daten
350 Liter Behälterentleerung : mechanisch über Entleerungshebel bequem vom Sitz aus Tragen Sie bitte hier die Artikel- und Fahrgestellnummer ein. Sie finden diese auf dem Typschild am CLS-SC 350. Artikelnummer: _____________________ Fahrgestellnummer: _____________________ Angaben beziehen sich auf das leere Gerät ohne Sonderzubehör... -
Seite 18: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Bild 1 Anbauplatte montieren ........................9 Bild 2 Gerät anbauen ..........................10 Bild 3 Haken einrasten ..........................10 Bild 4 Sicherung des Seilzuges ......................... 10 Bild 5 Seilzug entsichern ........................... 11 Bild 6 Abbau Behälter ..........................11 Seite 18... -
Seite 19: Eg - Konformitätserklärung
90579 Langenzenn erklärt, dass die Maschine Grasaufnahmegerät 131 5277 Typ CLS-SC 350 mit den Bestimmungen der Maschinenrichtlinie 2006/42/EG und mit den sie umsetzenden nationalen Rechtsvorschriften übereinstimmt. Der Unterzeichner ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Die Anschrift ist die des Herstellers.
