Je nach Modell
HDMI
unterschiedlich
Composite und Component: 650 Modelle
AUX IN 1, AUX IN 2
Rote und weiße RCA-Stereo-Line-
Eingänge für Quellen wie CDs und MP3s
Zonenanschlüsse
Line-Ausgänge für Lautsprecher und
Subwoofer-Verstärker. 650-Modelle haben
drei Zonen. 750-Modelle haben vier Zonen.
Kabelbaum für
Siehe
Stromversorgung und
Kabelbaums für Stromversorgung und
Lautsprecher
Lautsprecher

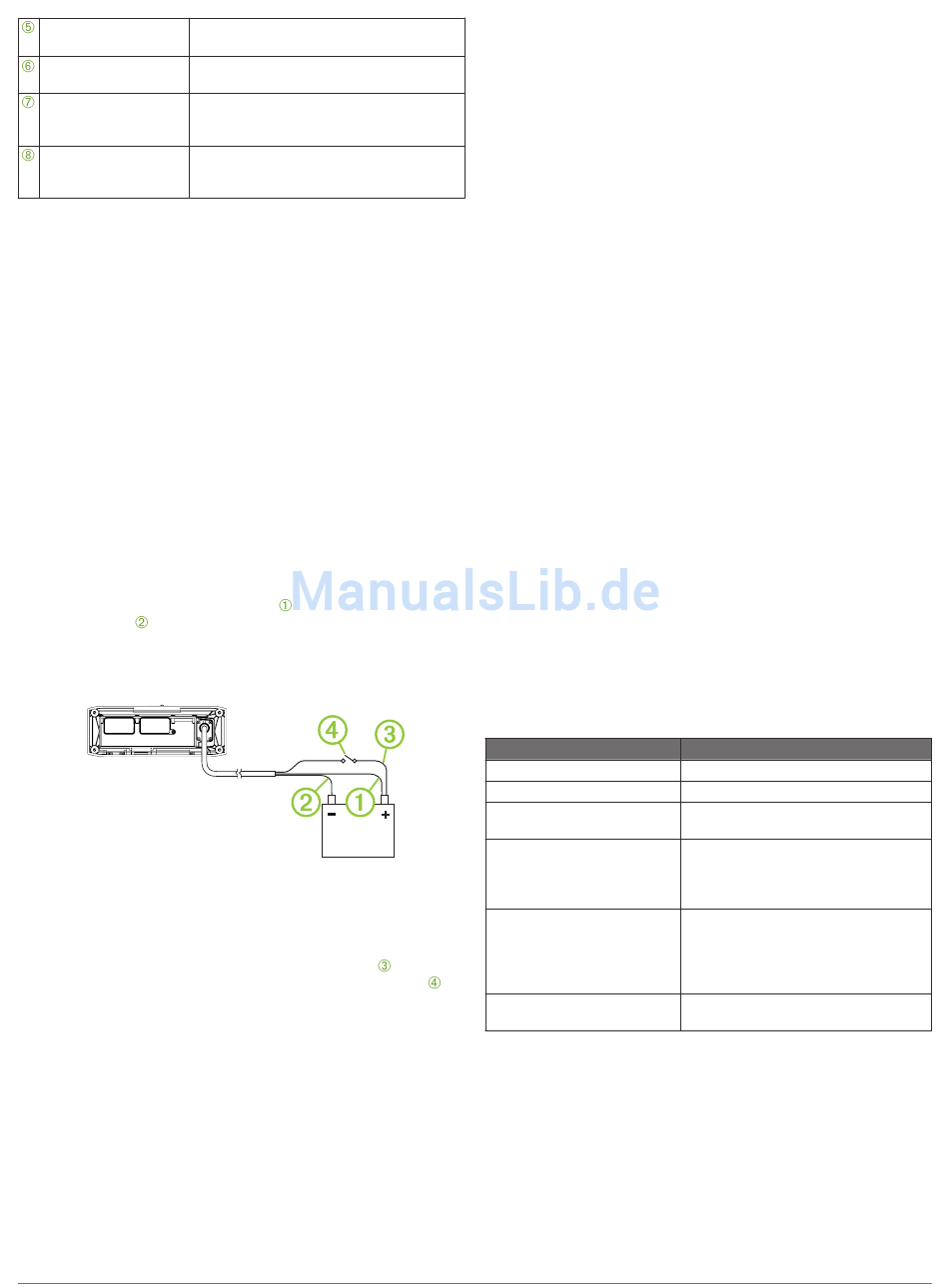

Herstellen der Stromversorgung
Beim Verbinden des Radios mit der Stromversorgung müssen
Sie beide Stromleitungen verbinden. Die gelbe Stromleitung
wird direkt mit der Batterie oder mit einem 15-A-Trennschalter
verbunden. Dadurch wird das Radio mit Strom versorgt.
Außerdem wird eine konstante Bereitschaftsspannung für die
Standby-Einspeisung ermöglicht. Die rote Signalleitung wird
über die Zündung oder einen anderen manuellen Schalter zum
Ein- und Ausschalten des Radios mit derselben Batterie
verbunden.
Wenn Sie die rote Leitung nicht zur Zündung oder zu einem
anderen manuellen Schalter führen, können Sie die gelbe
Leitung mit der roten verbinden und sie dann mit dem
Pluspol (+) der Batterie verbinden. Bauen Sie eine Sicherung in
die rote Leitung ein.
Falls eine Verlängerung der gelben Strom- und der schwarzen
Masseleitungen erforderlich ist, verwenden Sie Leitungen nach
2
2,08 mm
(AWG 14). Verwenden Sie bei Verlängerungen von
mehr als 1 m (3 Fuß) Leitungen nach 3,31 mm
Falls eine Verlängerung der roten Signalleitung erforderlich ist,
verwenden Sie Leitungen nach 0,33 mm
1
Führen Sie die gelbe Stromleitung
Masseleitung
zur Batterie, und führen Sie den
Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3
Wählen Sie eine Option:
• Verbinden Sie die gelbe Leitung mit dem Pluspol (+) der
Batterie, und führen Sie die rote Signalleitung
Zündung oder zu einem anderen manuellen Schalter
• Verbinden Sie die gelbe Leitung mit der roten Leitung, und
verbinden Sie sie dann mit dem Pluspol (+) der Batterie.
Lautsprecherzonen
Sie können Lautsprecher in einem Bereich in
Lautsprecherzonen gruppieren. Steuern Sie dann den
Audiopegel der Zonen einzeln. Beispielsweise soll die
Tonausgabe in der Kabine leiser sein als auf Deck.
Sie können Balance, Lautstärkepegel, Subwoofer-Pegel und die
Namen der einzelnen verfügbaren Zonen anpassen. Pro Zone
können bis zu zwei Lautsprecherpaare parallel verbunden
werden, um die Verstärkerausgabe zu erhöhen.
®
und Ethernet: 750 Modelle
Identifizierung der Leitungen des
2
(AWG 12).
2
(AWG 22).
und die schwarze
zur
Hinweise zu Verbindungen mit Subwoofer-
Verstärkern
Dieses Radio unterstützt die Ausgabe über einen Subwoofer mit
Stromversorgung von allen Zonenausgängen.
Der Subwoofer-Anschluss am Radio gibt ein Mono-Line-Level-
Signal aus. Die Audiolautstärke des Anschlussausgangs ist mit
der Zone verknüpft.
• Verbinden Sie die Anschlüsse mit dem im Lieferumfang
enthaltenen Splitter.
• Sie benötigen einen Splitter pro Zone. Ein Splitter wurde
mitgeliefert.
Hinweise zu Verbindungen mit Lautsprecher-
Verstärkern
Zusätzlich zu den zwei Stereo-Lautsprecherzonen, die über den
Kabelbaum bereitstehen, kann dieses Radio über
Zonenverbindungen mit mehreren Verstärkern verbunden
werden.
• Die blaue Leitung des Kabelbaums muss mit dem Verstärker
verbunden werden, um ein Signal zum Einschalten des
Verstärkers mit dem Radio zu liefern. Falls eine
Verlängerung dieser blauen Signalleitung erforderlich ist,
verwenden Sie Leitungen nach 0,33 mm
• Der Audioausgang ist ein Stereo-Line-Level-Ausgang mit
einem RCA-Standardkabel.
Gängige Verbindungen mit dem Radio
Abhängig vom Radiomodell und den Geräten, mit denen Sie
eine Verbindung herstellen möchten, können Sie verschiedene
zusätzliche Medieneingänge und -ausgänge mit dem Radio
verbinden.
Die Anschlüsse sind farbcodiert, damit Sie die richtigen
Verbindungen einfacher herstellen können. Beispielsweise
verfügt der Fernseher über einen HDMI Anschluss. Verbinden
Sie das HDMI Kabel mit dem HDMI Anschluss des Radios. In
der folgenden Tabelle sind verschiedene Möglichkeiten zum
Verbinden von Geräten mit dem Radio aufgeführt.
HINWEIS: Es sind nicht alle Anschlüsse auf allen
Radiomodellen verfügbar.
Eingangsspannung
UKW-/AM-Funkantenne*
SiriusXM Connect Tuner
USB-Gerät
Fernseher mit Composite-
Video-Anschluss und RCA-
Audioausgängen
Fernseher mit Component-
Anschlüssen und RCA-
Audioausgängen
.
Fernseher mit HDMI
Anschluss
* Boote mit Metallrümpfen sollten eine AM-/UKW-Marineantenne
mit obligatorischer Masse verwenden. Andere Boote können
eine AM-/UKW-Marineantenne ohne Masse verwenden.
Audio-Rückkanal
Über den Audio-Rückkanal (ARC) können Sie den Ton des
Fernsehers über die Lautsprecher des Radios wiedergeben.
Dank des ARC muss kein separates Audiokabel vom HDMI
Fernseher mit dem Radio verbunden werden. Bei Fernsehern
ohne ARC ist für die Wiedergabe des Fernsehtons über die
Lautsprecher des Radios in der Regel ein separates Kabel
erforderlich. Mit ARC sendet das HDMI Kabel den Fernsehton
an das Radio.
2
(AWG 22).
Radioverbindungen
Antennenanschluss
ACCESSORY
USB Anschluss oder integriertes Dock
(UD-Modelle)
Gelb an COMPOSITE VIDEO (nur
MS-650AV)
RCA-Line-Ausgänge vom Fernseher
an AUX IN 1 oder AUX IN 2
Drei Component-Videoanschlüsse an
entsprechende Anschlüsse des Radios
(nur MS-650AV)
RCA-Line-Ausgänge vom Fernseher
an AUX IN 1 oder AUX IN 2
HDMI (nur MS-750AV)
3
