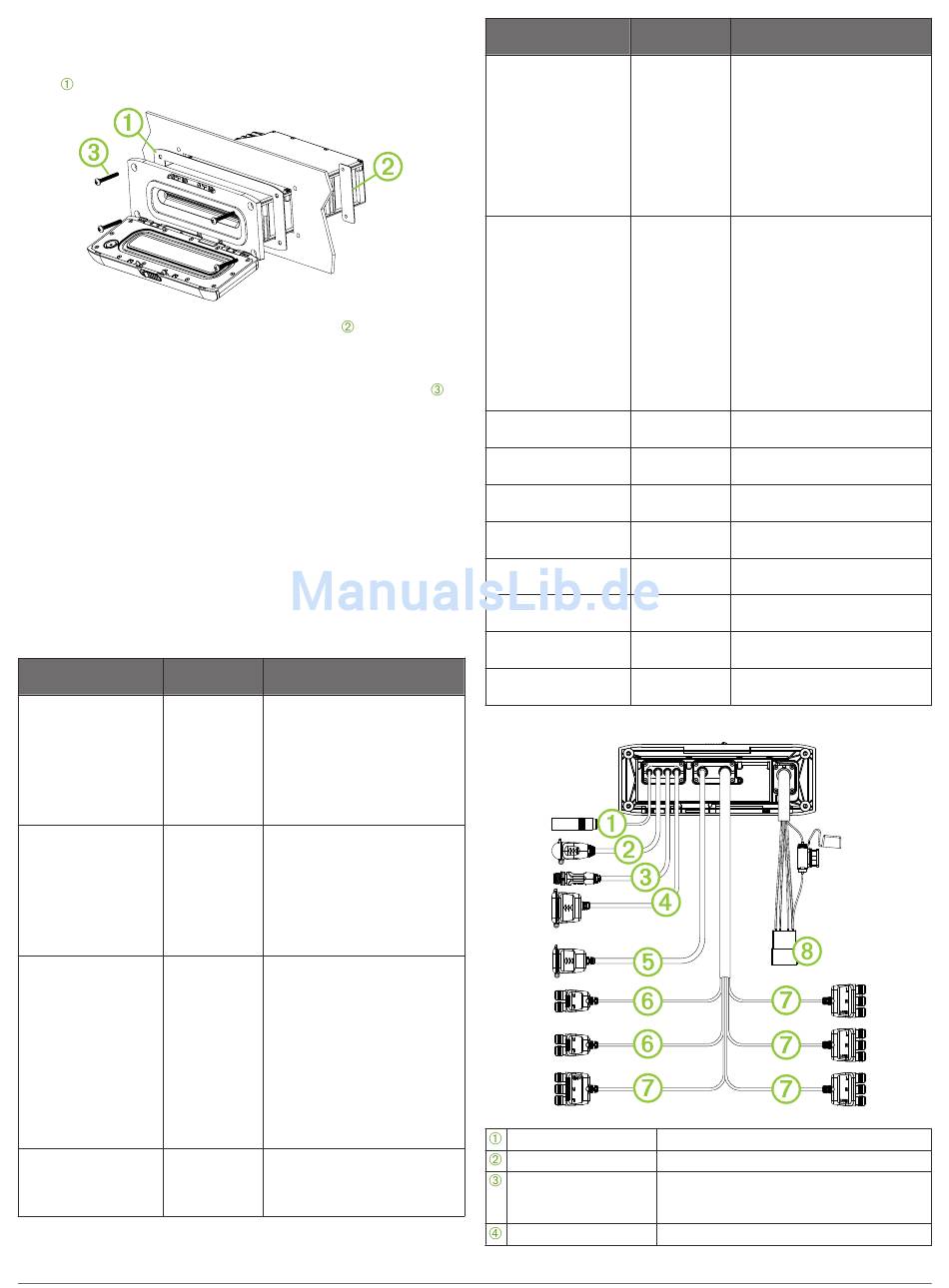

12
Verbinden Sie die Kabelbäume und Leitungen. Achten Sie
dabei auf die korrekte Ausrichtung der Pole.
13
Bringen Sie die Einbaudichtung an der Rückseite des Radios
an
.
14
Platzieren Sie bei Bedarf die Annietmuttern
Armaturenbrett.
15
Setzen Sie das Radio in den Ausschnitt ein.
16
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Montagefläche.
17
Sichern Sie bei Bedarf die Rückseite des Radios mit einer
Befestigungsleiste oder -halterung (nicht im Lieferumfang
enthalten).
Hinweise zum Verbinden des Geräts
Das Radio muss mit der Stromversorgung, den Lautsprechern
und Medieneingabequellen verbunden sein, die ordnungsgemäß
funktionieren. Planen Sie die Anordnung von Radio,
Lautsprechern und Eingabequellen sorgsam, bevor Sie
Verbindungen herstellen.
Identifizierung der Leitungen des Kabelbaums für
Stromversorgung und Lautsprecher
Funktion der
Leitungsfarbe Hinweise
Leitung
Stromversorgung (+)
Gelb
Masse (-)
Schwarz
Zündung
Rot
Verstärker ein
Blau
2
hinter dem
Diese Leitung wird mit einer
konstanten 12-V-
Gleichstromquelle mit einer
Kapazität von 15 A verbunden.
Alle 12-V-Leitungen müssen
am Stromversorgungsende des
Kabels mit einer 15-A-
Sicherung abgesichert werden.
Diese Leitung wird mit dem
Minuspol der Batterie
verbunden, bevor die gelbe
Leitung verbunden wird. Alles
Zubehör, das mit dem Radio
verbunden wird, muss eine
gemeinsame Masse
verwenden.
Diese Leitung wird zum Ein-
und Ausschalten des Radios
mit einer getrennt geschalteten
12-V-Gleichstromverbindung
verbunden, z. B. einem
Zündungsbus. Falls Sie keine
geschaltete 12-V-
Gleichstromverbindung
verwenden, müssen Sie diese
Leitung mit derselben Quelle
wie die gelbe Leitung (für die
Stromversorgung) verbinden.
Diese Leitung wird nur bei
Verwendung eines optionalen
externen Verstärkers
verbunden.
Funktion der
Leitungsfarbe Hinweise
Leitung
Telefon stumm
Braun
Dimmen
Orange
Lautsprecher –
Weiß
Zone 1 links (+)
Lautsprecher –
Weiß/schwarz
Zone 1 links (-)
Lautsprecher –
Grau
Zone 1 rechts (+)
Lautsprecher –
Grau/schwarz
Zone 1 rechts (-)
Lautsprecher –
Grün
Zone 2 links (+)
Lautsprecher –
Grün/schwarz
Zone 2 links (-)
Lautsprecher –
Violett
Zone 2 rechts (+)
Lautsprecher –
Violett/schwarz
Zone 2 rechts (-)
Kabelbäume
Antenna
Motorola-Standardantennenanschluss
ACCESSORY
SiriusXM
WIRED REMOTE
Wird mit einem NMEA 2000
NMEA 2000
oder einer Fusion Kabelfernbedienung
verbunden
USB
USB-A-Branchenstandard
Wenn die Leitung mit der
Masse verbunden ist und ein
Anruf über die
Freisprechfunktion des
Telefons eingeht, wird hiermit
der Ton stumm geschaltet,
oder die Ausgabe wechselt zu
AUX IN 2. Dies kann über das
Einstellungsmenü konfiguriert
werden.
Diese Leitung wird mit der
Beleuchtungsleitung des Boots
verbunden, um das
Radiodisplay abzublenden,
wenn die Lichter eingeschaltet
sind.
Diese Leitung muss mit einem
Leitungsquerschnitt verbunden
werden, der für die Sicherung
geeignet ist, die den
Schaltkreis versorgt, mit dem
sie verbunden ist.
®
Stecker
®
Netzwerk
