Berker RM.1 Bedienungs- Und Montageanleitung

Rauchmelder RM.1
Bedienungs- und Montageanleitung

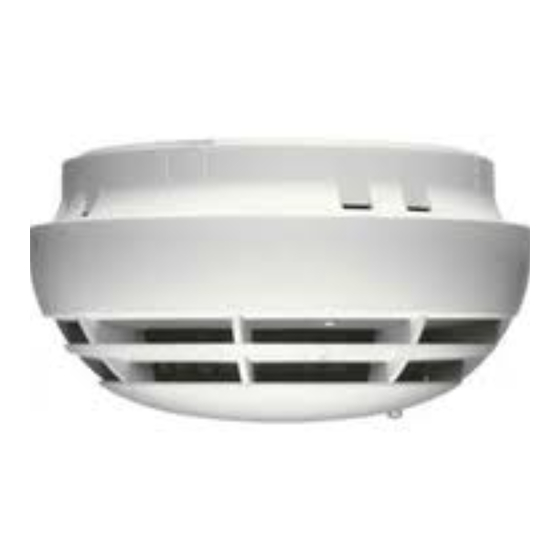

Produktmerkmale Rauchmelder RM.1
Der Rauchmelder RM.1 ist als Heimrauchmelder ausgelegt zur
Anwendung in geschlossenen Wohnbereichen, wie z.B. Woh-
nungen, Einfamilienhäusern.
Batteriebetriebener Rauchmelder nach dem Streulichtprinzip
Genau definiertes Rauch-Eindringverhalten
Täuschungsalarmsicher durch leistungsstarke Messkammer
Frühe, sichere Branderkennung durch präzise Einstellung der
Auslösecharakteristik
Hohe Betriebssicherheit durch intelligente Auswertung des
Messkammersignals
Aufwändiger, automatischer Selbsttest der gesamten Elektronik
Lautstarker Warnton von über 85 dB(A)/3 m im Alarmfall
Anwendungstemperaturbereich –10° bis +60° C
Drahtgebundene Vernetzung von bis zu 40 Rauchmeldern
RM.1 zur Weiterleitung des Alarmsignals möglich
Funkgestützte Vernetzung von Rauchmeldern RM.1 durch
optionales Funk-Vernetzungsmodul* Best.-Nr. 0191 50 zur Wei-
terleitung des Alarmsignals
Optionales Relais-Modul* Best.-Nr. 0191 51 zur Ankopplung an
und Vernetzung über den Berker EIB
Optionales Relais-Modul* Best.-Nr. 0191 51 zum Anschluss ex-
terner Signalgeber
Sicherheitshinweise
Der Rauchmelder RM.1 erzeugt einen sehr
lauten und schrillen Ton, der das Gehör
schädigen kann. Halten Sie deshalb beim
Funktionstest einen Mindestabstand von 50 cm
ein.
Es dürfen keine wiederaufladbaren Batterien (Akkus) oder
Netzgeräte zur Spannungsversorgung verwendet werden. Da-
durch können Funktionsstörungen oder ein vorzeitiger Ausfall
des Gerätes verursacht werden.
Wird der Rauchmelder RM.1 auf Deckenöffnungen oder unter
Hohlraumdecken montiert, kann die Rauchmelderfunktion
durch Luftströmungen oder Verschmutzungen beeinträchtigt
werden. Montieren Sie daher die beiliegende Dichtung. (auch
separat unter Best.-Nr. 0191 52 zu beziehen)
Rauchmelder RM.1 dürfen nicht mit Farbe überstrichen werden.
Die Rauchmelder RM.1 erkennen nur den Rauch eines Bran-
des, nicht aber die Flamme selbst.
Rauchmelder RM.1 löschen keinen Brand. Bringen Sie im
Brandfall sich selbst und hilfebedürftige Personen in Sicherheit
und rufen Sie die Feuerwehr.
Der Rauchmelder RM.1 überwacht nur einen definierten Be-
reich im Umfeld des Montageortes. Ein optimaler Schutz wird
nur dann gewährleistet, wenn Sie ausreichend viele Rauchmel-
der installieren, um den gesamten Wohnbereich abzudecken.
Menschen unter Alkohol- oder Drogeneinfluss werden von dem
Signalton möglicherweise nicht geweckt.
Montageort
Der Rauchmelder RM.1 wird an der Raumdecke montiert. Bei Montage
in der Raummitte besitzt der Rauchmelder RM.1 seine optimale Erken-
nungscharakteristik. Sollte dieses nicht möglich sein, halten Sie einen
Mindestabstand von 50 cm zur Wand ein.
B aumförmig
Als Mindestschutz sind Rauchmelder vor bzw. in den Schlafräumen zu
installieren, damit Sie nachts bei einem Rauchalarm geweckt werden.
In Gebäuden mit mehreren Stockwerken sollte zudem in jeder Etage
mindestens ein Rauchmelder RM.1 im Flur angeordnet sein.
*) Sonderzubehör, nicht VdS zugelassen
In größeren Wohnungen setzen Sie zur Absicherung der gesamten
Wohnfläche mehrere, vernetzte Rauchmelder RM.1 ein. Bei Erkennung
von Rauch aktiviert der auslösende Rauchmelder RM.1 das Alarmsig-
nal bei allen weiteren angeschlossenen Rauchmeldern. Somit werden
Sie z.B. in der Nacht von Ihrem vernetzten Rauchmelder im Schlaf-
zimmer geweckt, wenn der Rauchmelder auf dem Dachboden Rauch
erkennt. (Siehe hierzu Kapitel „Drahtgebundene Vernetzung der
Rauchmelder RM.1")
Ungeeignete Montageorte
Zur Vermeidung von Fehlalarmen und Fehlfunktionen, montieren
Sie den Rauchmelder RM.1 nicht:
Installation und Inbetriebnahme
1.
Mindestschutz
M indestschutz
Erhöhter Schutz
erhöhter Schutz
B aumfö rm ig
5.
B aumförmig
6.
Best.-Nr. 0191 09
Anl.-Nr. 9709305000 – 09/2004
4,05m
Mindestschutz
Mindestschutz
erhöhter Schutz
Erhöhter Schutz
in Räumen, in denen unter normalen Bedingungen starker
Wasserdampf, Staub oder Rauch entsteht (z.B. Bad, Küche).
in der Nähe von Feuerstätten und offenen Kaminen.
in der Nähe von Belüftungsschächten, da der Luftstrom unter
Umständen verhindern kann, dass Rauch zum Rauchmelder
RM.1 gelangt.
in der Nähe von Leuchtstoff- und Energiesparlampen, weil der
Starter durch die elektrischen Felder beim Einschalten der
Lampe Fehlalarme auslösen kann (Mindestabstand: 50 cm).
in Spitzecken (z.B. Dachgiebel). In solchen Bereichen kann
sich im Brandfall rauchfreie Luft ansammeln und die Erkennung
des Brandes verhindern. (Mindestabstand: 50 cm).
in Räumen, in denen Temperaturen unter -10° C bzw. über
+60° C herrschen.
Soll eine drahtgebundene Vernetzung durchgeführt werden,
brechen Sie die benötigten Kabeleinführungsöffnungen (2) aus.
2.
3.
4.
Stecken Sie den Rauchmelder RM.1 (4) in den Sockel und ar-
retieren Sie ihn durch leichtes Drehen im Uhrzeigersinn.
Hinweis: Ohne eingelegte Batterie rastet der Rauchmelder
im Sockel nicht ein.
Führen Sie einen Funktionstest durch (siehe Kapitel „Funktions-
test").
1150,0 mm x 800,0 mm
Führen Sie gegebenenfalls das
Vernetzungskabel durch die ent-
sprechende Öffnung und montie-
ren Sie den Sockel (1) mit dem
beiliegenden Montagematerial
(3). Wird der Rauchmelder über
Deckenöffnungen montiert, plat-
zieren Sie die Dichtung (Best.-Nr.
0191 52) zwischen Raumdecke
und Rauchmelder, um Beein-
trächtigungen durch Luftströmun-
gen zu vermeiden.
Vernetzen Sie gegebenenfalls die
entsprechenden Rauchmelder.
Lesen Sie dazu das Kapitel „Ver-
netzung von Rauchmeldern
RM.1".
Verbinden Sie die 9V Blockbatte-
rie (5) mit dem Batterieanschluss
(6) und setzen Sie die Batterie in
den Batteriehalter ein.
Seite 1 von 2
