- Seite 1 Remote Control Unit CRCU 160 + Expansion Unit CRCA 162 für Kopfstellensystem CSE 2800 Art. Nr. 325036, 325037 Montageanleitung TRIAX - your ultimate connection...
-
Seite 2: Inhaltsverzeichnis
n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften ................. 3 2 Allgemeines ....................3 2.1 Lieferumfang .................3 2.2 Bedeutung der verwendeten Symbolik ..........3 2.3 Technische Daten ................4 2.4 Beschreibung ................5 2.5 Systemvoraussetzungen des PCs ............6 2.6 Managementeinheit im Überblick ............7 3 Montage ..................... -
Seite 3: Sicherheitsvorschriften
I c h e r h e I t s v o r s c h r I f t e n • Montage, Installation und Service sind von autorisierten Elektrofachkräften durchzuführen. • Beachten Sie neben den, in den Montageanleitungen der Module und Kopfstationen aufgeführten Sicherheitshinweisen, weitere relevante Sicher- heitsvorschriften wie z.B. die Normen EN/DIN EN 50083 bzw. IEC/EN/ DIN EN 60728. -
Seite 4: Technische Daten
2.3 t e c h n I s c h e at e n Die Anforderungen folgender EG-Richtlinien werden erfüllt: 2006/95/EG, 2004/108/EG Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung. Anschlüsse: LAN .................1 RJ-45-Buchse RS-232 (Sub-D9): ................ 1 Kabel zum Anschluss der Kopfstation (incl. Spannungsversorgung) RS-232 (Sub-D9): ............1 Sub-D 9 Buchse zum Anschluss einer 2. Kopfstation über Erweiterungseinheit CRCA 162 Netzwerk-Ports: TCP-Port .....60002 (alternativ 35000 – 60100, 61000 – 65000) TFTP-Port ............. 69 UDP (für Fernupdate) HTML-Port ..................80 DNS-Port ................53 UDP/TCP Fernbedienung: Fernbedienung ist bei allen aktuellen Modulen und Kopfstationen des Kopfstel- lensystems CSE 2800 über die Fernbedien-Software CCRS 160 möglich. -
Seite 5: Beschreibung
2.4 B e s c h r e I B u n g Hardwarekonzept: Remote PC CRCA 162 CRCU 160 Internet RS 232 Router/Switch PC lokal Die Managementeinheit CRCU 160 enthält einen Server, der über die LAN- Schnittstelle mit einem PC verbunden, oder in ein Netzwerk eingebunden werden kann. Besteht über das Netzwerk eine Verbindung zum Internet, ist Fernsteuerung möglich. -
Seite 6: Systemvoraussetzungen Des Pcs
2.5 s ys t e mvo r au s s e t z u n g e n d es Die Software CCRS 160 benötigt folgende Systemvoraussetzungen: – Microsoft .NET Framework 3.5 (kann kostenlos bei Microsoft heruntergela- den werden). —> Bei der Installation der CCRS 160 wird geprüft ob das .NET F 3.5 im System installiert ist, wenn nicht, wird der sofortige Download von Microsoft angeboten. Falls dies nicht geschieht, kann die CCRS 160 nicht installiert werden! – Unterstützte Betriebssysteme: Windows Server 2003, Windows Server 2008, Windows Vista, Windows XP, Windows 7, Windows 8. -
Seite 7: Managementeinheit Im Überblick

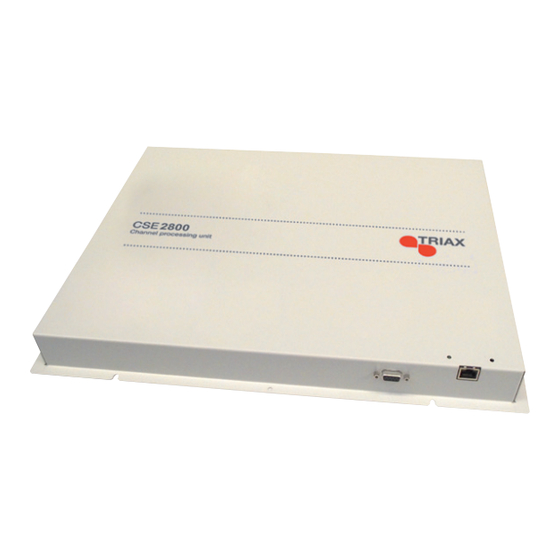

2.6 m Ü a n ag e m e n t e I n h e I t B e r B l I c k CRCU 160 Power-LED (leuchtet, wenn Betriebsspannung anliegt) Reset-Taster (Soft-Reset) LAN-Schnittstelle RS-232-Schnittstelle 1 - Anschluss für CSE 2800 (incl. Spannungsversorgung) RS-232-Schnittstelle 2 - Anschluss für 2. CSE 2800 (über CRCA 162) CRCA 162 RS-232-Schnittstelle – Anschluss für CRCU 160. RS-232-Anschluss für die 2. CSE 2800 - 7 - CRCU 160 / CRCA 162... -
Seite 8: Montage
o n t a g e 3.1 m o n tag e u n d n s c h lu s s d es a n ag e m e n t s ys t e m Die CRCU 160 wird anstelle der Fronthaube angebracht. • CSE 2800 ausschalten. • Fronthaube CSE 2800 entfernen. -
Seite 9: Verbindungskabel Herstellen
3.3 v e r B I n d u n gs k a B e l h e rs t e l l e n Der Anschluss der CRCA 162 an das Managementsystem erfolgt über ein 1:1- RS-232-Verbindungskabel. Dieses können Sie mit den im Lieferumfang enthaltenen RS-232-Steckern und dem Flachbandkabel in der erforderlichen Länge selbst herstellen. -
Seite 10: Software Auf Dem Pc Oder Laptop Installieren
Pc o f t w a r e a u f d e m o d e r a P t o P I n s t a l l I e r e n Die Software CCRS 160 finden Sie auf der beigefügten CD. 4.1 s - k o f t wa r e l I z e n z e yc o d e r e I s c h a ltc o d e f Ü... - Seite 11 • Lesen Sie die Lizenzvereinbarung. • Klicken Sie auf "Ich akzeptiere die Vereinbarung" falls Sie die Lizenzverein- barungen annehmen und anschließend auf "Weiter >". • Die erscheinende Tabelle zeigt die Software-Versionen der Module, die für die Zusammenarbeit mit der CCRS 160 nötig sind. —> Um auch neueste Module fernbedienen zu können, ist es wichtig die Software CCRS 160 stets auf den neuesten Stand zu halten. —> Aktualisieren Sie nach der Installation der Soft w are CCRS 160 die Software der Module (falls erforderlich). • Klicken Sie auf "Weiter >". - 11 - CRCU 160 / CRCA 162...
- Seite 12 • Legen Sie das Verzeichnis an, in dem die Software installiert werden soll (z.B. C:\Program Files\TRIAX\CCRS 160) und klicken Sie auf "Weiter >". • Geben Sie den Namen ein, unter dem die Programm-Verknüpfung im Start- menü erscheinen soll und klicken Sie auf "Weiter >". - 12 - CRCU 160 / CRCA 162...
- Seite 13 • Klicken Sie auf "Installieren", um mit der Installation des Programms zu be- ginnen oder auf "Zurück", um Korrekturen oder Änderungen durchzuführen. —> Der Installationsverlauf wird angezeigt. • Klicken Sie auf "Fertigstellen", um die Installation abzuschließen. - 13 - CRCU 160 / CRCA 162...
-
Seite 14: Verbindung Zum Netzwerk
e r B I n d u n g z u m e t z w e r k 5.1 n e t z w e r k o n f I g u r at I o n Die CRCU 160 ist auf die feste IP-Adresse 192.168.0.120, Port 60002 ein- gestellt. -
Seite 15: Netzwerkeinstellungen Ändern
—> Nach erfolgreichem Verbindungsaufbau wird das Bedienteil der Kopfstation ein- geblendet: —> Bei Verbindungsproblemen können Sie über die Schaltfläche die Netz- werkeinstellungen des PC aufrufen. e t z w e r k e I n s t e l lu n g e n ä n d e r n • Anlage mit Schaltfläche einlesen. -
Seite 16: Ethernet-Passwort Ändern
t h e r n e t a s s wo r t ä n d e r n Um die Managementeinheit vor unbefugtem Zugriff zu schützen, können Sie das Passwort ändern. —> Ab Werk ist RemoteCU als Passwort eingestellt. • Geben Sie in Eingabefeld "Neues Passwort" (Seite 15) - und zur Bestätigung - in Eingabefeld "Passwort wiederholen" bei Bedarf ein neues Passwort ein. • Klicken Sie auf die Schaltfläche —> Mit Schaltfläche können Sie Anzeige des Passworts von "sicht- bar" in "••••••" ändern. • Geben Sie zur Authorisierung das "alte" Passwort ein. • Klicken Sie auf die Schaltfläche e r n z u g r I f f Ü... - Seite 17 • Software CCRS 160 starten. —> Die Installation der Software CCRS 160 ist in Kapitel 4 (Seite 10) beschrieben. • Schaltfläche anklicken. • Reiter "Ethernet" aktivieren. • "Externe" (öffentliche) IP-Adresse des Routers oder dessen "dynamischen DNS-Account" und den Port des Rou- ters, für den die Portweiterleitung auf die Managementeinheit konfiguriert wurde eingeben. • Passwort eingeben. —> Ab Werk ist RemoteCU als Passwort eingestellt. • Klicken Sie auf die Schaltfläche —> Nach erfolgreichem Verbindungsaufbau wird das Bedienteil der Kopfstation ein- geblendet:...
-
Seite 18: Softwareversion Der Managementeinheit
o f t w a r e v e r s I o n d e r a n a g e m e n t e I n h e I t Die Softwareversion der CRCU 160 wird in der Kopfzeile im Menu Anlage > crcu 160 der CCRS 160 angezeigt (z.B. CRCU 160, V1). • Menüpunkt Anlage > crcu 160 auswählen. - 18 - CRCU 160 / CRCA 162... -
Seite 19: Softwareupdate (Firmware)
o f t w a r e u P d a t e I r m w a r e —> Nach einem Software-Update muss die CRCU 160 neu gebootet werden. D.h., auch die an RS-232-Schnittstelle 1 angeschlossene CSE 2800 wird neu gebootet -> kurzer "Senderausfall". Ein Software-Update der CRCU 160 muss mit einem TFTP-Server-Programm (z.B. "Tftpd32") durchgeführt werden. - Seite 20 —> Für ein Fern-Update muss am Router, der mit der CRCU 160 ver- bunden ist, "Portweiterleitung" zur CRCU 160 für den TFTP-Port 69 (UDP-Protokoll) eingestellt werden. - Local File: Geben Sie hier über die Schaltfläche " " den Pfad mit dem Speicherplatz der neuen Software an (z.B. C:\crcu160_1.bin). - Remote File: /var/firmware.img - Block Size: z.B. 1024 (Größe der zu übertragenden Datenblöcke). • Starten Sie das Update mit Schaltfläche " " —> Die übertragenen Blöcke und der Fortschritt werden angezeigt. —> Nach erfolgreichem Update wird z.B. folgende Meldung angezeigt: CRCU 160 —> Nach einem Software-Update muss die neu gebootet werden. D.h., auch die erste CSE 2800 wird neu gebootet -> kurzer "Senderausfall". • Bei lokaler Verbindung Resettaste drücken. • Bei Remote-Verbindung über die CCRS 160 in Menü Anlage > CRCU 160 auf Schaltfläche klicken.
-
Seite 21: Soft-Reset
o f t e s e t Sollte die CRCU 160 "nicht mehr ansprechbar sein", kann mit dem Reset- Taster ein Soft-Reset durchgeführt werden. —> Wenn Sie die gesamte Anlage über fernschaltbare Steckdosen an- schließen, können Sie auch aus der Ferne einen Reset durchführen. 10 w e r k a u s l I e f e r w e r t e Mit nachfolgender Prozedur können Sie die CRCU 160 auf Werk a uslieferwerte zurücksetzen. - Seite 22 —> Neue ANZEIGE: uClinux login: root Password: _ • Geben Sie folgende Zeichenfolge ein: mgmnt • Drücken Sie die "ENTER"-Taste. —> ANZEIGE: uClinux login: root Password: Welcome to For further information check: http://www.uclinux.org/ / # _ • Geben Sie folgende Zeichenfolge ein: manudef factory • Drücken Sie die "ENTER"-Taste. —> ANZEIGE: Factory configuration restored. Settings overview: ========================================= IP: 192.168.0.120 Gateway: 192.168.0.1 Netmask: 255.255.255.0 TCP-Port: 60002 PSW-Password: RemoteCU ========================================= >>> system is rebooting in 3 seconds. —> Die CRCU 160 wurde auf die Werkeinstellungen zurückgesetzt, die Verbindung wurde unterbrochen, CRCU 160 startet neu. - 22 - CRCU 160 / CRCA 162...
-
Seite 23: Abschließende Arbeiten
11 a B s c h l I e s s e n d e r B e I t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich nach der Montage der Kopfstation, der Nachrüstung von Zubehör und dem Bestü- cken der Module, alle Kabel-Verschraubungen, Kabel-Durchführungen und Abdeckungen sorgfältig zu befestigen. - 23 - CRCU 160 / CRCA 162... - Seite 24 Änderungen vorbehalten. Technische Angaben ohne Gewähr. V1/20112014...
