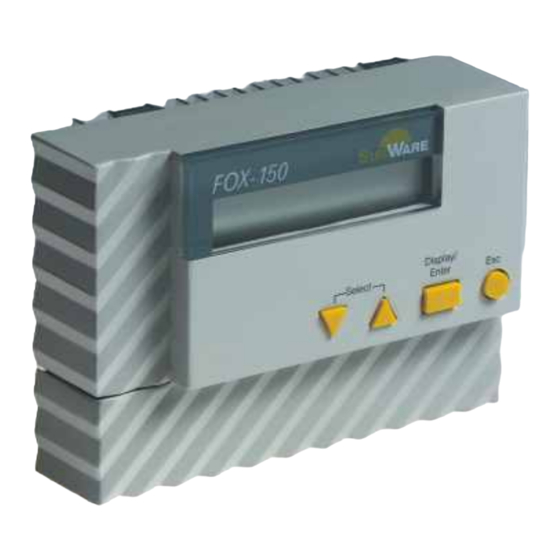

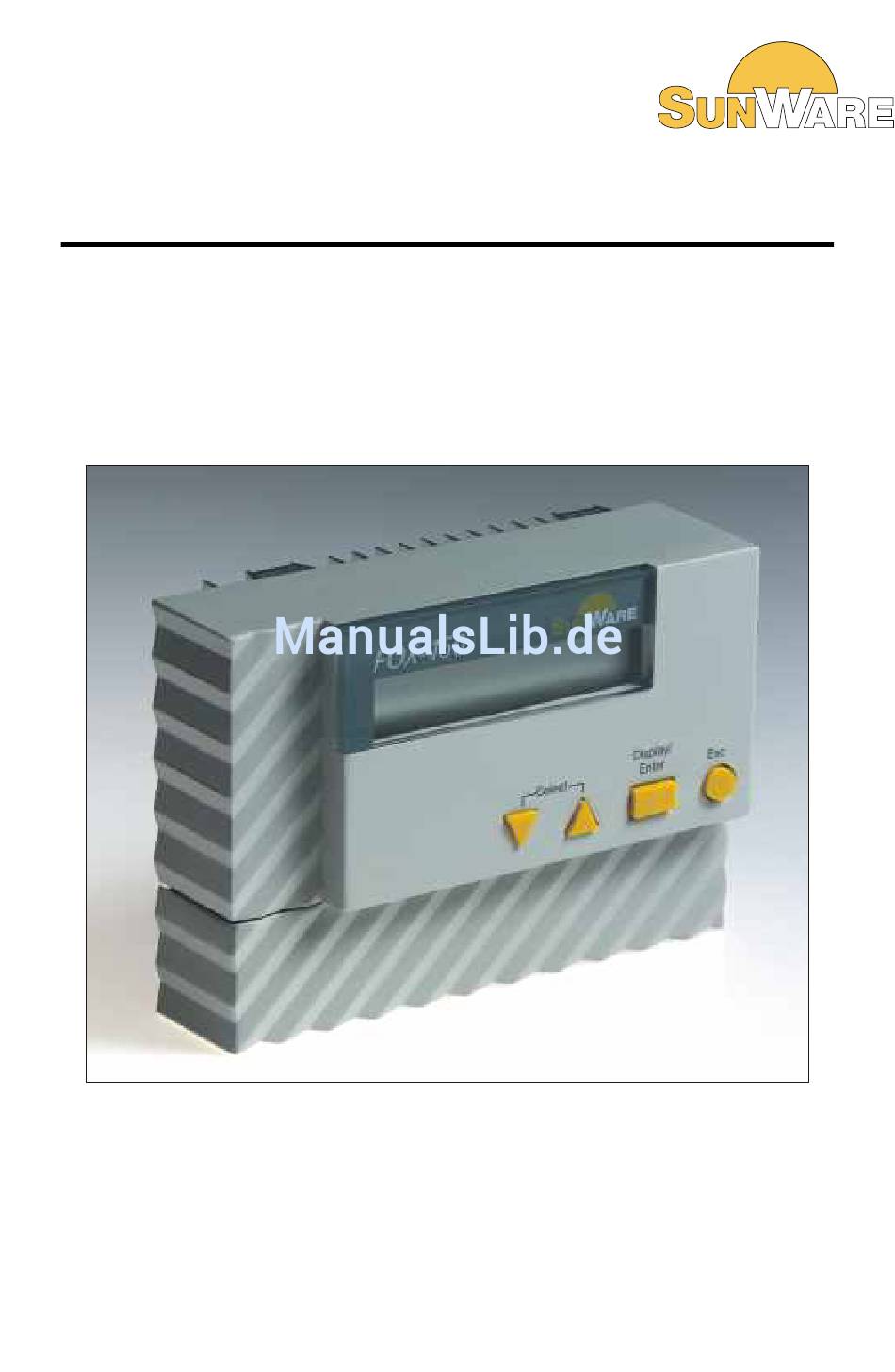

- Seite 1 FOX-150 Solar Laderegler Charge regulator Installation Manual Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Part I: (Deutsche Version) 1 Funktionsbeschreibung ....1 2 Funktionselemente ......3 3 Montage . -
Seite 3: Funktionsbeschreibung
Einsatz in 12V Solarsystemen. Es können alle handelsüblichen Solarmodule (bis 260W) und Batterien (Blei/Säure oder Blei/Gel) angeschlossen werden. Das Konzept des FOX-150 basiert auf einem leistungsstarken Mikrocontroller der sich im industriellen Umfeld durch seine besondere Zuverlässigkeit bestens bewährt hat. - Seite 4 Funktionsbeschreibung Die technischen Eigenschaften im einzelnen: 260 Watt Solarpower Überladeschutz alphanumerisches LCD-Display auswählbare Display-Anzeigen 2 Größen von Abdeckkappen um die Anschlussklemmen zu verdecken einfach zu installieren Bohrschablone auf Rückseite der Verpackung Funktionsbeschreibung...
-
Seite 5: Funktionselemente
Funktionselemente Der FOX-150 besteht im wesentlichen aus folgenden Funktionselementen: - Einer Anzeigeeinheit (hochwertiges LCD-Display) zur Klartextanzeige aller Systemwerte. - Einer einfach zu bedienenden Tastatur (Softtouch) zur Anpassung des Reglers an die Erfordernisse des Anwenders. - Der Hauptplatine mit dem steuernden Microcontroller und den Anschlussklemmen. -
Seite 6: Montage
Montage Montiert wird der FOX-150 über seine rückseitigen Befestigungslöcher. Der Regler wird hierzu in die beiden oberen Schrauben (3,5 x 19mm) eingerastet und mit den beiden unteren Schrauben (2,9 x 32mm) fixiert. Die Montage erfolgt entsprechend den nachfolgenden Abbildungen. Befestigungslöcher für Schrauben 3,5 mm x 19 mm Befestigungslöcher für Schrauben 2,9 mm x 32 mm... - Seite 7 Montage 1. Löcher mit Bohrschablone anzeichnen 2. Die zwei oberen Schrauben nicht vollständig eindrehen 3. Regler auf Schrauben einrasten 4. Die unteren Schrauben festziehen Montage...
-
Seite 8: Elektrischer Anschluss
Elektrischer Anschluss Der elektrische Anschluss beschränkt sich auf das Einführen der Kabel in die entsprechenden Klemmen des Ladereglers. Die Durchführung der elektrischen Montagearbeiten erfolgt anhand den nachfolgenden Abbildungen. Beachten Sie hierbei bitte die Anschlussreihenfolge und führen Sie die Anschlussarbeiten nur bei gezogener Sicherung, also stromlos durch. - Seite 9 Elektrischer Anschluss 2. Kabel der Batterie anschließen 3. Solarmodul(e) anschließen Elektrischer Anschluss...
- Seite 10 Elektrischer Anschluss 4. Sicherung wieder einsetzen Elektrischer Anschluss...
-
Seite 11: Funktionskontrolle
4.1 Funktionskontrolle Nach dem Einsetzen der Sicherung ist der Regler mit der Batteriespannung verbunden und beginnt mit der Abarbeitung seines internen Programms. Um sicher zu stellen, dass alle internen Komponenten korrekt funktionieren, wird zunächst ein Selbsttest durchge- führt (Dauer ca. 5 sek). Während des Selbst-Tests zeigt das Display die Versionsnummer der installierten Software an. - Seite 12 Funktionskontrolle 1. Power On / Einschalten... FOX 150 FOX-150 V1.2 Check . . . Display/ Select Enter 5 sek FOX 150 Battery 12,6 V I Solar 8,5 A Display/ Select Enter Funktionskontrolle...
-
Seite 13: Schaltplan
4.2 Schaltplan Solarmodule (max. 260 Watt) FOX-150 Battery = 12,6 V I Solar 8,5 A Solar Batterie 1 Schaltplan... -
Seite 14: Bedienung
Bedienung Um die Anzeige an die Bedürfnisse des jeweiligen Anwenders anpassen zu können bietet der FOX-150 über die Taste Display/Enter die Auswahl zweier Anzeigemasken an. Einen Überblick über die verschiedenen Einstell- möglichkeiten gibt die Grafik unten auf der Seite: 5.1 Menüstruktur... -
Seite 15: Display-Symbole
5.2 Display-Symbole Eine zusätzliche Information wird durch das folgende Symbol angezeigt: Abkürzung Bedeutung - vor "Battery" bedeutet: der 3-stufige Lade-Algorithmus wurde einmal komplett durchlaufen und die Batterie ist somit voll geladen Display-Symbole... -
Seite 16: Aussage Der Anzeigewerte
6.1 Aussage der Anzeigewerte Batteries pannung Anzeige Aussage kleiner 10,5 V - Batterie völlig entladen; alle Verbraucher ausschalten ! 10,5 bis 11,5 V - Batterie stark entladen; Verbrauch einschränken ! 11,5 bis 12,5 V - normaler Betriebszustand 12,5 bis 12,8 V - Batterie vollständig geladen, keine Last angeschlossen 12,8 V bis 14,2 V... - Seite 17 Solarstrom I Solar (Ladestrom): Anzeige Aussage 0,0 bis 0,1 A - es fließt kein Ladestrom, evtl. Kabelbruch, zu dunkel 0,1 bis 1,0 A - normaler Ladestrom bei bedecktem Himmel oder Module teilweise abgeschattet 1,0 bis 20,0 A - Ladestrom bei Sonnenschein, Höhe direkt abhängig von Solarmodulgröße Aussage der Anzeigewerte...
-
Seite 18: Detaillierte Technische Beschreibung
6.2 Detaillierte technische Beschreibung Die folgenden Funktionen sind im Regler integriert: Überladeschutz Rückstromschutz LCD-Display Silikontastatur für eine komfortable Bedienung Überladeschutz Ein Solar-Laderegler hat primär die Aufgabe, die Batteriespannung zu überwachen und zu kontrollieren. Bei einem 12 V Batteriesystem kann die Spannung zwischen 10,0 V und 14,4 V schwanken. - Seite 19 Sobald ein Ladestrom fließt, steigt die Spannung an - z.B. auf 13,6 V. Wird ein Verbraucher eingeschaltet, fällt sofort die Spannung etwas ab - z.B. auf 12,0V oder 11,8V, je nach Größe des fließenden Stroms. Wenn das Solarmodul Strom erzeugt und dieser in die Batterie fließt, kann die Spannung bis zu einem Wert von 14,1 V ansteigen.
- Seite 20 Step 1 der FOX Ladecharakteristik ist die Gasungsladung. Hierbei wird die Grenzspannung für maximal 20 min auf 14,4 V erhöht, so dass in der Batterie eine verstärkte Gasung entsteht und der Elektrolyt gemischt wird. Die Gasungsladung wird alle 3 Tage initiiert. Bei Step 1 wird die Grenzspannung auf 14,4 V gesetzt, maximal 20 Minuten.
- Seite 21 (der Spannungsverlust einer Shottky-Diode beträgt durchschnittlich 0,55 V). LCD-Display Das LCD-Display verfügt über 2 Zeilen à 20 Zeichen. Der FOX-150 bietet Ihnen 2 Anzeigemasken an die über die Display/Enter-Taste ausgewählt werden können. Haben Sie eine Anzeigemaske gewählt und wechseln den Anzeigemodus innerhalb von 30 min.
- Seite 22 Silikontastatur für eine komfortable Bedienung Über die Tastatur können Sie die folgende Einstellung vornehmen: 1.) Wählen Sie durch Drücken der Display/Enter-Taste den gewünschten Anzeigemodus aus. Hinweis: Die Tasten "Select" und "ESC" besitzen bei diesem Ladereglertyp keine Funktion. Detaillierte technische Beschreibung...
-
Seite 23: Technische Daten
6.3 Technische Daten Allgemeine technische Daten Merkmal Wert/Einheit Überladeschutz 260 Wattpeak Systemspannung 12 V Sicherung Spannungsverlust 0,0 - 0,6 V abhängig vom Ladestrom LCD-Display 2 Zeilen, je 20 Ziffern Verbrauch 10 mA min.Spannung 9,8 V Umgebungs- -25°C bis +50°C, bedingungen nicht tauend Anschlussklemmen 2 x 2 Pole, 4 qmm... - Seite 24 Grenzwerte Überladung Merkmal Wert/Einheit U Gasungsladung 14,4 V Zeit der Gasungsladung 20 min Wdh. der Gasungsladung alle 3 Tage U Volladung 14,1 V Zeit der Volladung 40 min, Hinweise: siehe technische Beschreibung Display Merkmal Wert/Einheit Anzeigedisplay Standard 30 min Hinweis: Zeit bis ein Menü zum Standard- Menü...
- Seite 25 Verpackung Merkmal Wert/Einheit Karton beinhaltet 1 FOX-150 2 Abdeckkappen 4 Befestigungsschrauben 1 Bedienungsanleitung Hinweis:Bohrschablone auf Kartonrückseite Kartongröße 225 x 200 x 65 mm (L x B x H) Gewicht inkl. 620 g Verpackung Technische Daten...
- Seite 26 FOX-150 English Part of the Installation Manual...
- Seite 27 Table of Contents 1 Functional description ....29 2 Functional elements ..... 31 3 Assembly .
-
Seite 28: Functional Description
It can be connected with any standard solar modules (up to 260W) and batteries (lead/acid or lead/gel). The FOX-150 concept is based on a powerful microcontroller that has proven to be valuable in an industrial environment on more than one occasion due to its particular reliability. - Seite 29 Functional description The technical characteristics in detail: 260 watt solar power overcharge protection alphanumerical LCD display selectable display readings 2 sizes of covering caps to hide the terminals easy installation drill template on packaging back side Functional description...
-
Seite 30: Functional Elements
Functional elements In essence, the FOX-150 consists of the following functional elements: - A display unit (high-quality LCD display) for a clear indication of all system values. - An easy-to-use keyboard (soft touch) to adjust the regulator to the user requirements. -
Seite 31: Assembly
Assembly The FOX-150 is fitted using the mounting holes at the back. For this, the regulator is engaged in the two upper screws (3.5 x 19mm) and fixed using the two lower screws (2.9 x 32mm). It is fitted as per the following illustrations. - Seite 32 Assembly 1. Mark holes with drill template (back side of the packaging) 2. Do not fully screw in the upper two screws 3. Engage regulator on screws 4. Tighten lower screws Assembly...
- Seite 33 Electrical connection The electrical connection is limited to inserting the cables into the appropriate terminals of the charge regulator. The electrical installation is carried out as per the following illustrations. Please follow the connection sequence and establish the connections with fuse removed, i.e. currentless.
-
Seite 34: Electrical Connection
Electrical Connection 2. Connect cable to the battery 3. Connect solar module(s) Electrical connection... - Seite 35 Electrical connection 4. Replace fuse Electrical connection...
-
Seite 36: Functional Control
4.1 Functional control Reinsert the fuse. Now the regulator is connected to the battery voltage and begins working through its internal program. In order to ensure that all internal components function correctly, a self-test will initially be carried out (lasting about 5 sec). During the self- test, the display will show the version number of the installed software. - Seite 37 4.1 Functional control 1. Power On FOX 150 FOX-150 V1.2 Check..Display/ Select Enter 5 sec FOX 150 Battery 12,6 V I Solar 8,5 A Display/ Select Enter Functional control...
-
Seite 38: Circuit Diagram
4.2 Circuit diagram Solarmodule(s) (max. 260 Watt) FOX-150 Battery = 12,6 V I Solar 8,5 A Solar Battery 1 Circuit diagram... -
Seite 39: Operation
Operation In order to be able to adjust the display to the requirements of the respective user, the FOX-150 offers the option of two display masks via the Display/Enter key The illustration below provides an overview of the various setting possibilities: 5.1 Menu structure... -
Seite 40: Display-Symbols
5.2 Display symbols Additional information is provided by the following symbol: Symbol Description - in front of Battery means: that the complete 3-step charge algorithm was run once and the battery is therefore fully charged. Display symbols... -
Seite 41: Statement Of The Displayed Values
6.1 Statement of the displayed values Voltage of the battery: Display Statement less than 10.5 V - battery is fully discharged; switch off all consumers! 10.5 to 11.5 V - battery almost discharged; reduce consumption! 11,5 to 12,5 V - normal operating state 12,5 to 12,8 V - battery fully charged, no load connected... - Seite 42 Solar power I Solar (charge current): Display Statement 0.0 to 0.1 A - no charge current flowing, cable breakage, too dark 0,1 to 1,0 A - normal charge current with cloudy sky or modules partly shadowed 1,0 to 20,0 A - charge current in sunshine, level directly dependent on size of solar module...
-
Seite 43: Detailed Technical Description
6.2 Detailed technical description The following functions are integrated in the regulator: Overload protection Reverse current protection LCD display Silicone keyboard for comfortable operation Overload protection A solar charge regulator primarily has the task of monitoring and checking the battery voltage. In a 12 V battery system, the voltage can fluctuate between 10.0 V and 14.4 V. - Seite 44 As soon as a charge current is flowing, the voltage increases e.g. to 13.6 V. If a consumer is switched on, the voltage immediately drops slightly e.g. to 12.0 V or 11.8 V, depending on the size of the flowing current. If the solar module generates power and this power flows into the battery, the voltage can increase up to 14.1 V.
- Seite 45 Step 1 of the FOX charging characteristics is the gasing load. Here, the limiting voltage is increased to 14.4 V for a maximum of 20 min., so that an increased level of gasing is achieved in the battery and the electrolyte is mixed.
- Seite 46 LCD-display The LCD display has 2 lines of 20 characters each. The FOX-150 offers you 2 display masks that can be selected via the Display/Enter key. If you have selected one display mask and do not change the display mode within 30 min., the selected display remains the...
- Seite 47 Silicone keyboard for comfortable operation The following setting can be made via the keyboard: 1.) Selecting the required display mode by pressing the Display/Enter key. Note: The keys "Select" and "Esc" are without any function on this typ of regulator. Detailed technical description...
-
Seite 48: Technical Data
Technical data General technical data Feature Value/unit Overcharge protection 260 Wattpeak System voltage 12 V Fuse Voltage loss 0,0 - 0,6 V, depending on the charge current LCD-display 2 lines, 20 characters each Consumption 10 mA Min. voltage 9,8 V Ambient conditions -25°C bis +50°C, not thawing Connection terminals... - Seite 49 Overcharge limit values Feature Value/unit U gasing load 14,4 V Time of gasing load 20 min Repetition of gasing load every 3 days U full charge 14,1 V Time of full charge 40 min, Comments: see technical description Display Feature Value/unit Display default 30 min...
- Seite 50 Packaging Feature Value/unit Carton includes 1 FOX-150 2 covering caps 4 mounting screws 1 instruction for use Comment: drill template on carton-backside Carton size 225 x 200 x 65 mm (L x B x H) Weight including 620 g packaging...
- Seite 51 S O L A R T E C H N I K GmbH & Co KG P H O T O V O L T A I K e-mail: info@sunware.de Internet: http://www.sunware.de Printed: May 2002 Doc.No.: {7CCE85FE-7D95-42DC-9E38-33043719CCB2}...
