Inhaltszusammenfassung für P.W. KEY RK-2006

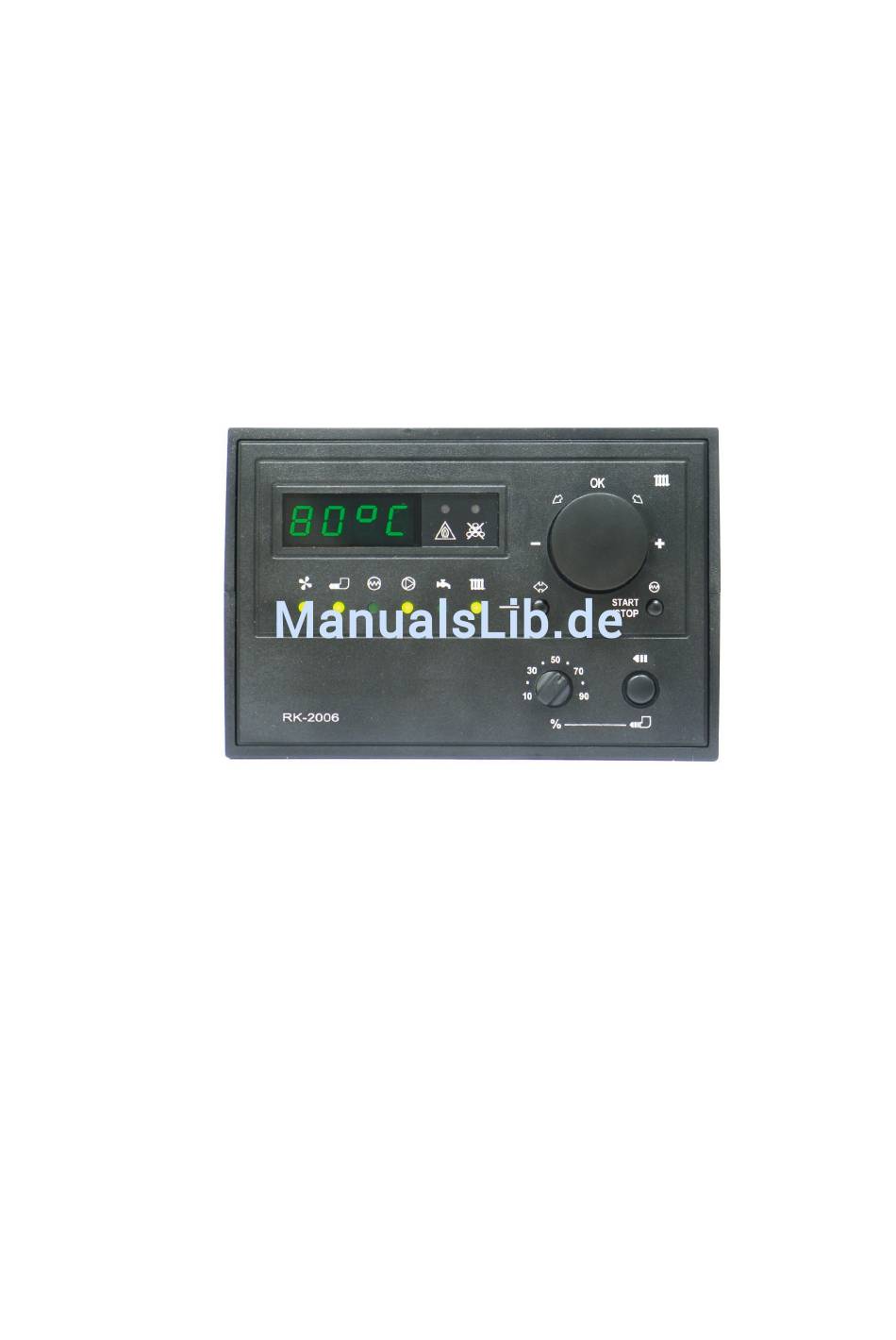

- Seite 1 BEDIENUNGSANLEITUNG RK-2006 TEMPERATURREGLER AM BRENNSTOFFKESSEL MIT BRENNSTOFFZUFÜHRER...
- Seite 2 Oberflächenmontageverfahren hergestellt wird. Die Bauart des Reglers erlaubt eine einfache und betreiberfreundliche Bedienung. Der Regler RK-2006 ist für die Temperaturregulierung am Wasserbrennstoffkessel konzipiert. Der Temperaturwert wird vom Betreiber vorgegeben und über die angemessene Ansteuerung des Ventilators reguliert. Der Regler nimmt ständige Wassertemperaturmessungen im Brennstoffkessel vor und zeigt die Temperaturwerte im Display an sowie steuert die Zentralheizungspumpe und den Brennstoffzuführer an.

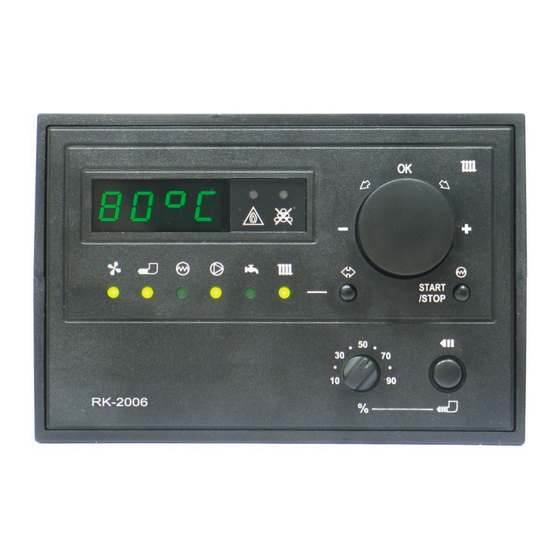

- Seite 3 Abb. 1 Frontplatte des Reglers RK-2006 In erster Linie ist der Brennstoffstand im Brennstoffzuführer zu prüfen und ggf. zu ergänzen. Durch das Drücken der Taste zur Brennstoffzuführung (14) kann man den Brennstoff in der Kesselkammer ergänzen. Die Bedienung des Reglers beruht auf der Einstellung der erforderlichen Kesseltemperatur über den Thermostatknopf.
-
Seite 4: Betrieb
Der Übergang in den Parametereinstellungsmodus erfolgt nach dem Drücken der Taste <> und wird durch schnelles Blinken der Thermostatanzeige als erster Parameter signalisiert. Der Wert der eingestellten Thermostattemperatur wird im Display angezeigt. Die Übersicht aller Parameter ist durch weiteres Drücken der Taste <> möglich. Nach der Auswahl des jeweiligen Parameters (es wird durch schnelles Blinken der jeweiligen Lampe und Anzeige des Displays signalisiert) kann der Betreiber den betreffenden Parameter durch Drehen des Knopfes ändern. - Seite 5 Die Stillstandzeit des Zuführers im Standby-Modus [=15] – die Stillstandzeit des Zuführers im Modus BETRIEB. Die Abbildung 2 stellt graphisch den Zuführerbetrieb dar. Abb. 2 Zuführerbetrieb 4.3 Betrieb der Zentralheizungspumpe – Modus WINTERZEIT / SOMMERZEIT – das Zeichen „C” signalisiert den Betrieb der Zentralheizungspumpe. In der Sommerzeit kann der Betreiber die Heizung durch Knopfdrehen und Bestätigen des eingestellten Wertes „-”...
- Seite 6 der Zentralheizungspumpe Ph 2 Einschalthysterese 1°C Zentralheizungspumpe Pc 2 Stillstandzeit beim Einschalten --,1 1min Zentralheizungspumpe innerhalb von 30 Sekunden Warmbrauchwasserpump u 50 Warmwassertemperatur bzw. 1°C Einschalttemperatur Mischpumpe uh 5 Erwärmungshysterese 1°C Warmnutzwasser ur 1 Warmnutzwasserpumpe – Mangel, Warmnutzwasserpumpe – Priorität, Warmnutzwasserpumpe –...
- Seite 7 Durchlüftung aus. Die Durchlüftungsfunktion wird im Verbrennungs-Standby-Modus im Modus BETRIEB aktiviert. Verzögerungszeit des Ventilatorausschaltens im Standby-Modus [d 20] – signalisiert, um wie viel Prozent der Ventilatorbetrieb nach dem Beenden der Brennstoffzuführung verlängert wird, wenn der Kessel im Verbrennungs-Standby-Modus betrieben wird. Ventilatorleistung beim eingeschalteten Brenner [o 60] –...
- Seite 8 Fall bedeutet der Wert [u 50] die Einschalttemperatur dieser Pumpe mit Hysterese [uh 5]. Einstellung der Temperaturbereich beim Kesselbetrieb Die minimale Kesseltemperatur [L 40] - bedeutet den minimalen Temperaturwert der über den Thermostatknopf eingestellt werden kann. Die maximale Kesseltemperatur [H 90] - bedeutet den maximalen Temperaturwert der über den Thermostatknopf eingestellt werden kann.
- Seite 9 Ausgänge auswählen, die durch das Blinken der dem jeweiligen Ausgang zugeordneten Leuchte angezeigt werden. Durch die Betätigung der OK-Taste kann der Betreiber vorübergehend den ausgewählten Ausgang einschalten. Die Bedeutung einzelner Symbole im Display: [out1] - Ausgang des Ventilators [out2] - Ausgang des Brennstoffzuführers [out3] - zusätzlicher Ausgang der Brennstoffrückführung [out4]...
- Seite 10 den Alarm erst nach dem Ablauf der Löschzeit des Zuführers [cF 5] über die STOP- Taste löschen. Das Anzeigen des Zeichens [E 6] wird durch das gleichzeitige Auflösen der Alarme [E 2] und [E 4] verursacht und kann die Unterbrechung im Kreis des Zuführerfühlers oder die Beschädigung des Fühlers infolge des Anstieges der Temperatur über 150°C signalisieren.
- Seite 11 Abb. 3 Schaltplan des Reglers RK-2006 Abb. 4 Schaltplan des Reglers RK-2006 mit der Brennstoffrückführung...
- Seite 12 Vermerk Lampe Display Parameter Eigeneinstellungen Thermostat C 40 vorgegebene Kesseltemperatur Zuführer F 40 Wiederholungszeit des Zuführerzyklus im Modus BETRIEB Zuführerbetrieb im Standby-Modus = 15 Stillzeit des Zuführers im Standby- Modus Fn30 Prozentwert Brennstoffzuführungszeit Modus BETRIEB Zentralheizungspumpe co C Betrieb Zentralheizungspumpe, wenn „C”...
