3.3 Stromanschluß
Die Stromversorgung des Erhitzers erfolgt durch einen Kabel von ausreichendem Querschnitt (siehe
Leitungstabelle), von einem Differentialausschalter 30 mA (nicht damit geliefert), oder nach den
nationalen Normen geschützt. Red Line Modelle von 3 bis 9 kW dürfen einphasig (230V/1N/50Hz)
mit Verbindung (Shunt) (Klemmen R S T und C N) oder dreiphasig (400V/3N/50Hz)
angeschlossen werden. Red Line 12 kW immer dreiphasig (400V/3N/50Hz).
Das Gerät soll unbedingt zur Erde angeschlossen werden !
LEISTUNG
3 kW
6 kW
9 kW
12 kW
Absorbierte Intensität
Einph. 230 V Dreiph. 400 V
14 A
27 A
40 A 13 A
18 A

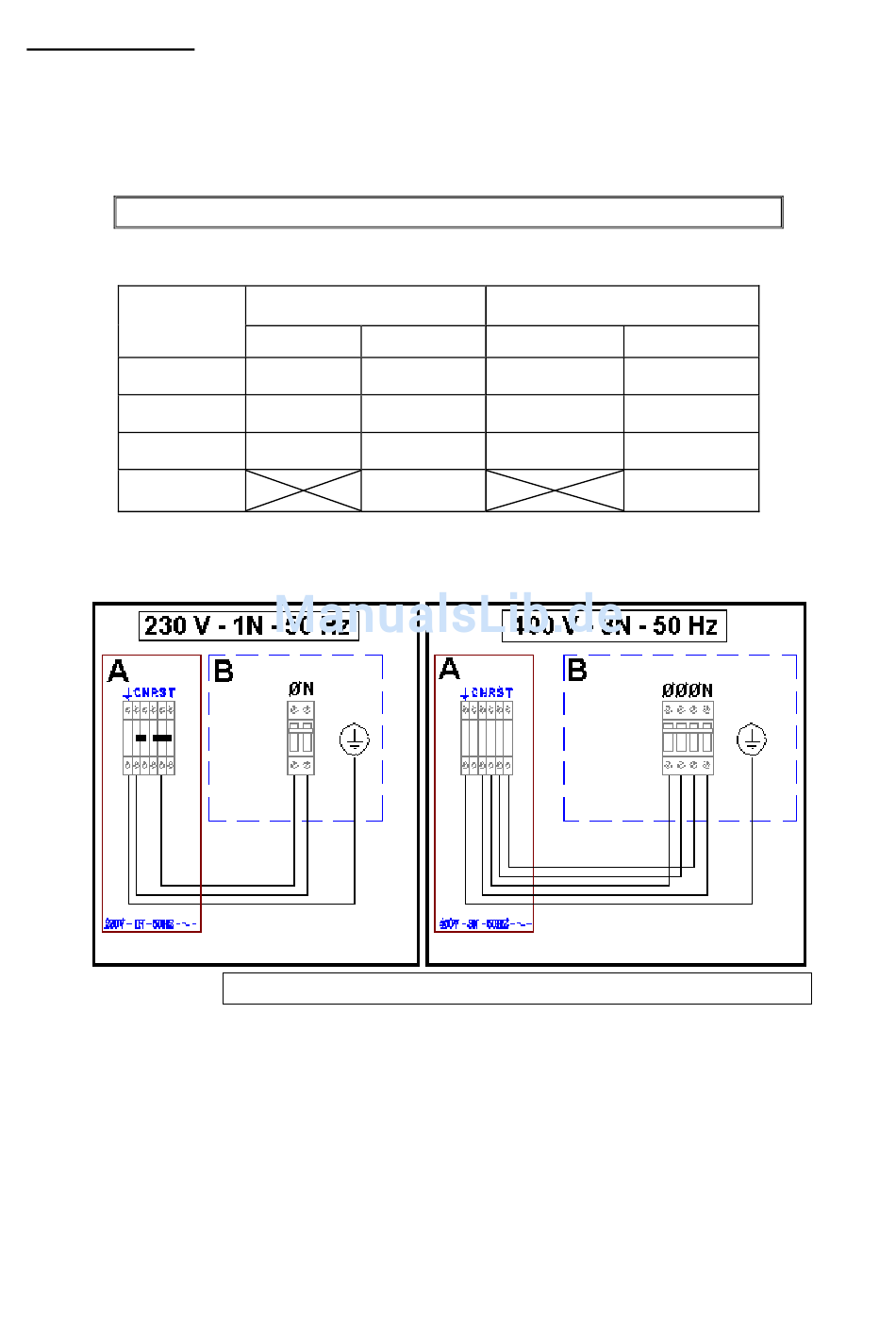

A : Klemmenkasten des Erhitzers
Kabel-Querschnitt in mm²
Einph. 230 V
5 A 3 x 4
9 A 3 x 6
3 x 10
B : Filtrationskasten
6
Dreiph. 400 V
5 x 2.5
5 x 2.5
5 x 4
5 x 4
