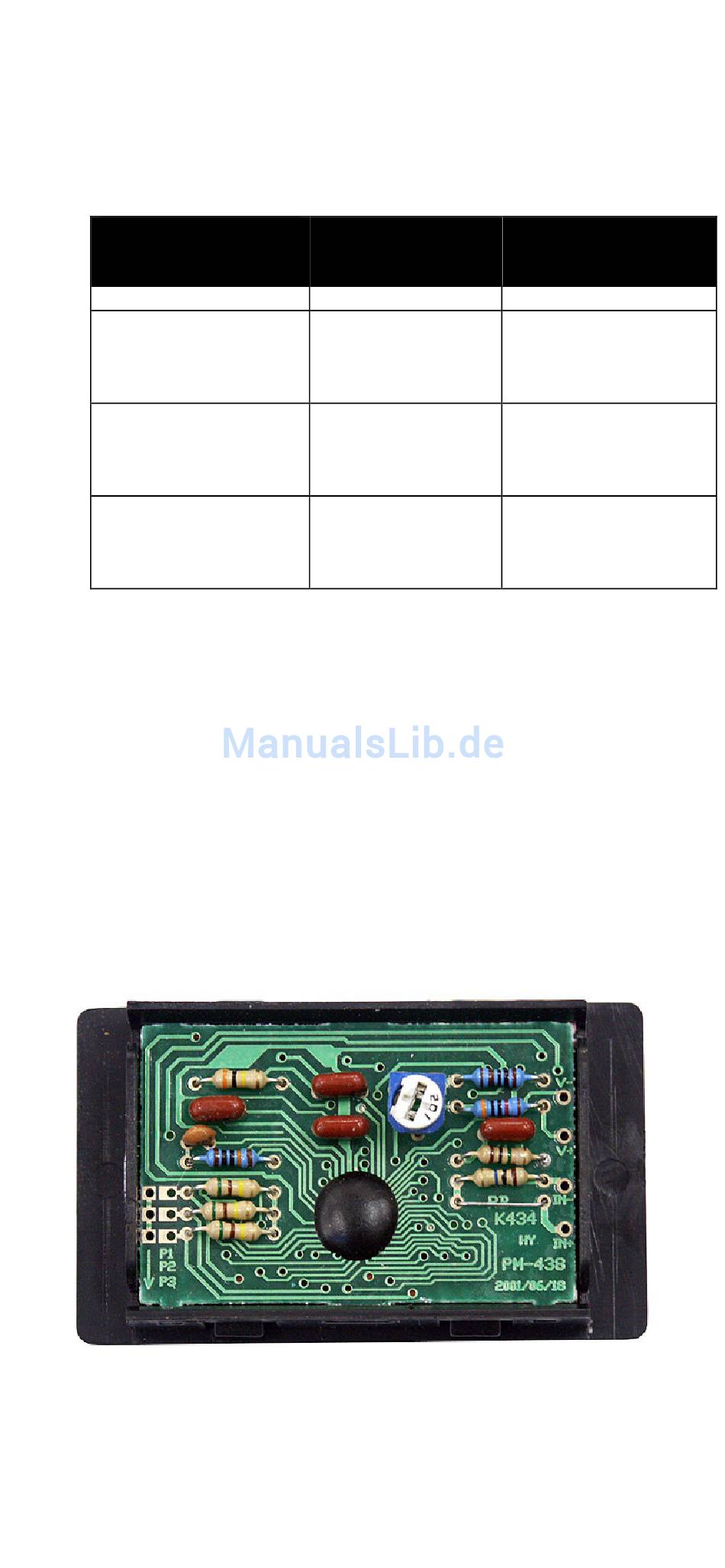

4. Betrieb
1.
Löten Sie falls nötig passende Spannungsteiler (nicht enthalten)
und/oder Brücken zur Auswahl des Dezimalpunktes gemäß der
Tabelle mit ein.
max. zu
messende
Spannung
200mV
20V
200V
500V
RA und RB sind ½Watt/0,5% Metall-Film Widerstände.
2.
Schließen Sie eine Spannungsquelle mit 8-12V= an das
Panelmeter an.
3.
Zur Kalibrierung von Messbereichen über 200mV schließen
Sie bitte eine geeichte Spannungsquelle an und stellen diese
auf mit 50% des Messbereichs-Maximums (bei 200V= also
100V=). Verstellen Sie nun den Potentiometer auf der
Rückseite so, dass die LCD-Anzeige genau den Wert der
eingespeisten Spannung anzeigt.
4.
Verbinden Sie die zu messende Spannungsquelle mit V-in und
GD (Masse). Es darf nur Gleichspannung eingespeist werden!
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung Stand
Benötigter
Spannungsteiler
-
Entfernen Sie
Drahtbrücke in RB
RB=9.9MOhm
RA=100kOhm
Entfernen Sie
Drahtbrücke in RB
RB=9.99MOhm
RA=10kOhm
Entfernen Sie
Drahtbrücke in RB
RB=9.999MOhm
RA=1kOhm
12/2016
1649002
Dezimalpunkt
Brücken Sie P3
Brücken Sie P2
Brücken Sie P3
-
