Bedienungsanleitung
Digital-Panelmeter PM-428
1. Funktionen
• 200mV Eingangsempfindlichkeit
• Betriebsspannung 9V= DC
• Position des Dezimalpunkts einstellbar
• 13mm hohe LCD-Ziffern
• automatische Polaritätsanzeige
• garantierte Null-Anzeige 0 V Eingang
• hohe Eingangsimpedanz (>100MOhm)
2. Einsatzmöglichkeiten
Das Panelmeter PM-428/438 kann eingesetzt werden als:
• Voltmeter • Thermometer • Kapazitätsmessgerät • Luxmeter
• dB Meter • LCR Meter • Watt-Meter
3. Technische Daten
Eingang max.
Anzeige max.
Anzeigetyp
Messmethode
Bereichsüberschreitung
Messfolge
Eingangsimpedanz
Genauigkeit
Dezimalpunkt
Betriebsspannung
Maße BxH
Einbaumaße BxH
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung Stand
199,9mV=
"1999" 3½-stellig
Mit autom. Polaritätsanzeige
LCD (Flüssigkristall)
Dual-Slope A/D-Wandler
Anzeige "1" im Display
2-3 Messungen pro Sek.
>100MOhm
±0,5% (23°±5°C <80% Luftfeuchtigkeit)
wählbar über Drahtbrücke
8-12V=
68mm x 44mm
54,5x38mm
12/2016
1649002
Voice
Mc
Meßtechnik
Werbung
Inhaltszusammenfassung für ETT Distribution PM-428
- Seite 1 • automatische Polaritätsanzeige • garantierte Null-Anzeige 0 V Eingang • hohe Eingangsimpedanz (>100MOhm) 2. Einsatzmöglichkeiten Das Panelmeter PM-428/438 kann eingesetzt werden als: • Voltmeter • Thermometer • Kapazitätsmessgerät • Luxmeter • dB Meter • LCR Meter • Watt-Meter 3. Technische Daten Eingang max.

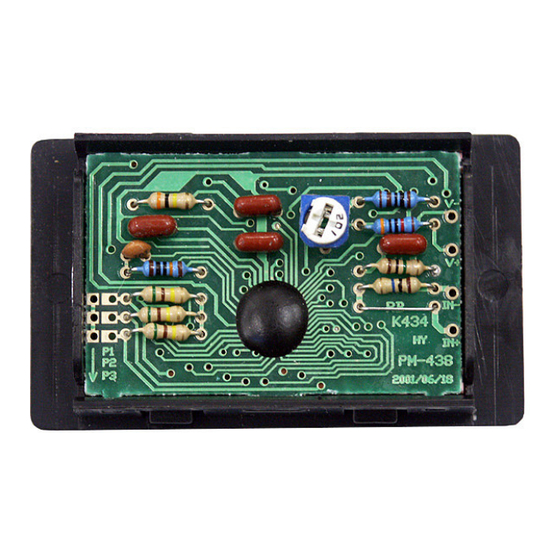

- Seite 2 Rückseite so, dass die LCD-Anzeige genau den Wert der eingespeisten Spannung anzeigt. Verbinden Sie die zu messende Spannungsquelle mit V-in und GD (Masse). Es darf nur Gleichspannung eingespeist werden! ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung Stand 12/2016...
